Теплозвукоізоляційний матеріал

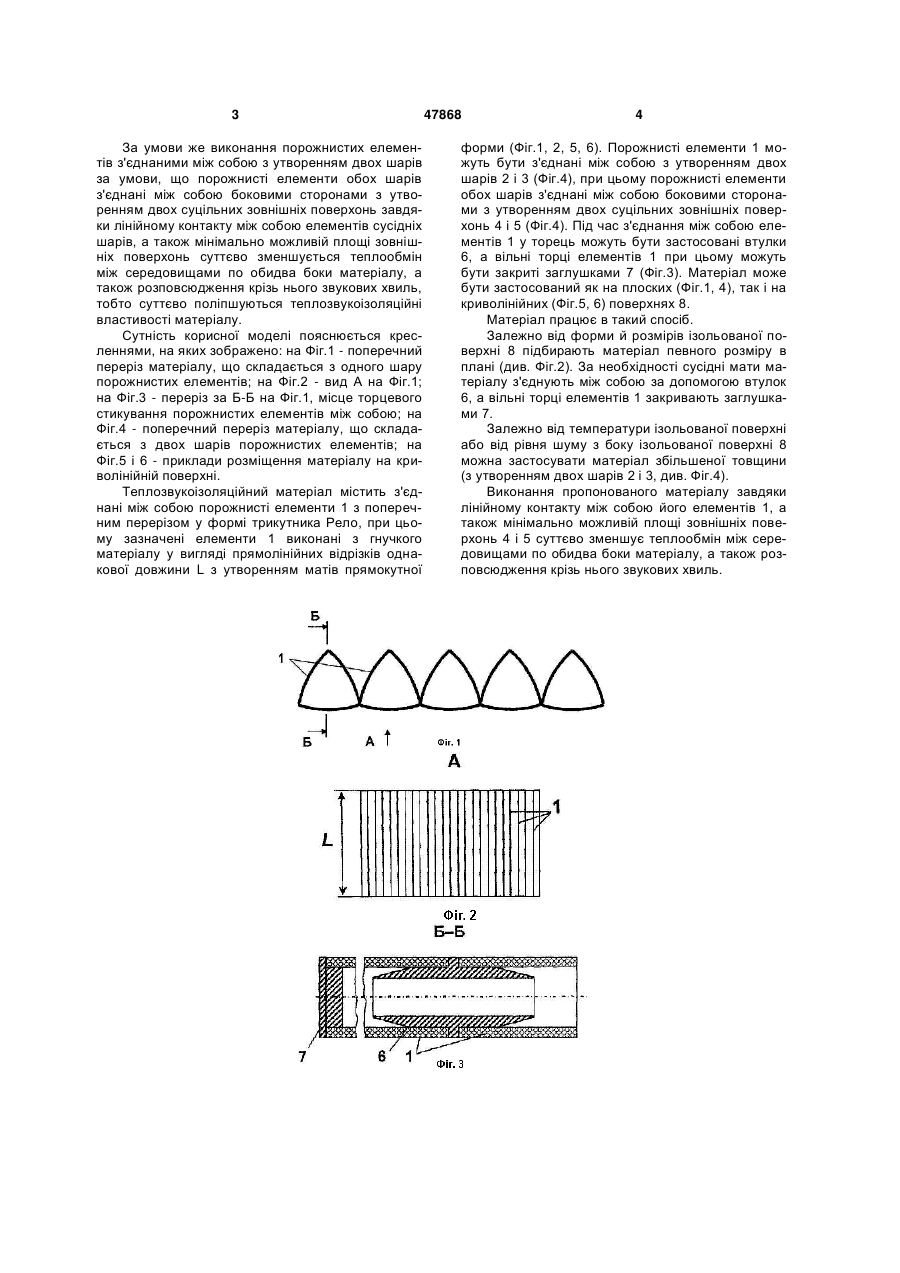

1. Теплозвукоізоляційний матеріал, що містить з'єднані між собою порожнисті елементи з 3 За умови же виконання порожнистих елементів з'єднаними між собою з утворенням двох шарів за умови, що порожнисті елементи обох шарів з'єднані між собою боковими сторонами з утворенням двох суцільних зовнішніх поверхонь завдяки лінійному контакту між собою елементів сусідніх шарів, а також мінімально можливій площі зовнішніх поверхонь суттєво зменшується теплообмін між середовищами по обидва боки матеріалу, а також розповсюдження крізь нього звукових хвиль, тобто суттєво поліпшуються теплозвукоізоляційні властивості матеріалу. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний переріз матеріалу, що складається з одного шару порожнистих елементів; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - переріз за Б-Б на Фіг.1, місце торцевого стикування порожнистих елементів між собою; на Фіг.4 - поперечний переріз матеріалу, що складається з двох шарів порожнистих елементів; на Фіг.5 і 6 - приклади розміщення матеріалу на криволінійній поверхні. Теплозвукоізоляційний матеріал містить з'єднані між собою порожнисті елементи 1 з поперечним перерізом у формі трикутника Рело, при цьому зазначені елементи 1 виконані з гнучкого матеріалу у вигляді прямолінійних відрізків однакової довжини L з утворенням матів прямокутної 47868 4 форми (Фіг.1, 2, 5, 6). Порожнисті елементи 1 можуть бути з'єднані між собою з утворенням двох шарів 2 і 3 (Фіг.4), при цьому порожнисті елементи обох шарів з'єднані між собою боковими сторонами з утворенням двох суцільних зовнішніх поверхонь 4 і 5 (Фіг.4). Під час з'єднання між собою елементів 1 у торець можуть бути застосовані втулки 6, а вільні торці елементів 1 при цьому можуть бути закриті заглушками 7 (Фіг.3). Матеріал може бути застосований як на плоских (Фіг.1, 4), так і на криволінійних (Фіг.5, 6) поверхнях 8. Матеріал працює в такий спосіб. Залежно від форми й розмірів ізольованої поверхні 8 підбирають матеріал певного розміру в плані (див. Фіг.2). За необхідності сусідні мати матеріалу з'єднують між собою за допомогою втулок 6, а вільні торці елементів 1 закривають заглушками 7. Залежно від температури ізольованої поверхні або від рівня шуму з боку ізольованої поверхні 8 можна застосувати матеріал збільшеної товщини (з утворенням двох шарів 2 і 3, див. Фіг.4). Виконання пропонованого матеріалу завдяки лінійному контакту між собою його елементів 1, а також мінімально можливій площі зовнішніх поверхонь 4 і 5 суттєво зменшує теплообмін між середовищами по обидва боки матеріалу, а також розповсюдження крізь нього звукових хвиль. 5 Комп’ютерна верстка Л. Купенко 47868 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
