Граната несмертельної дії з ударно-травматичним і світло-шумовим ефектами

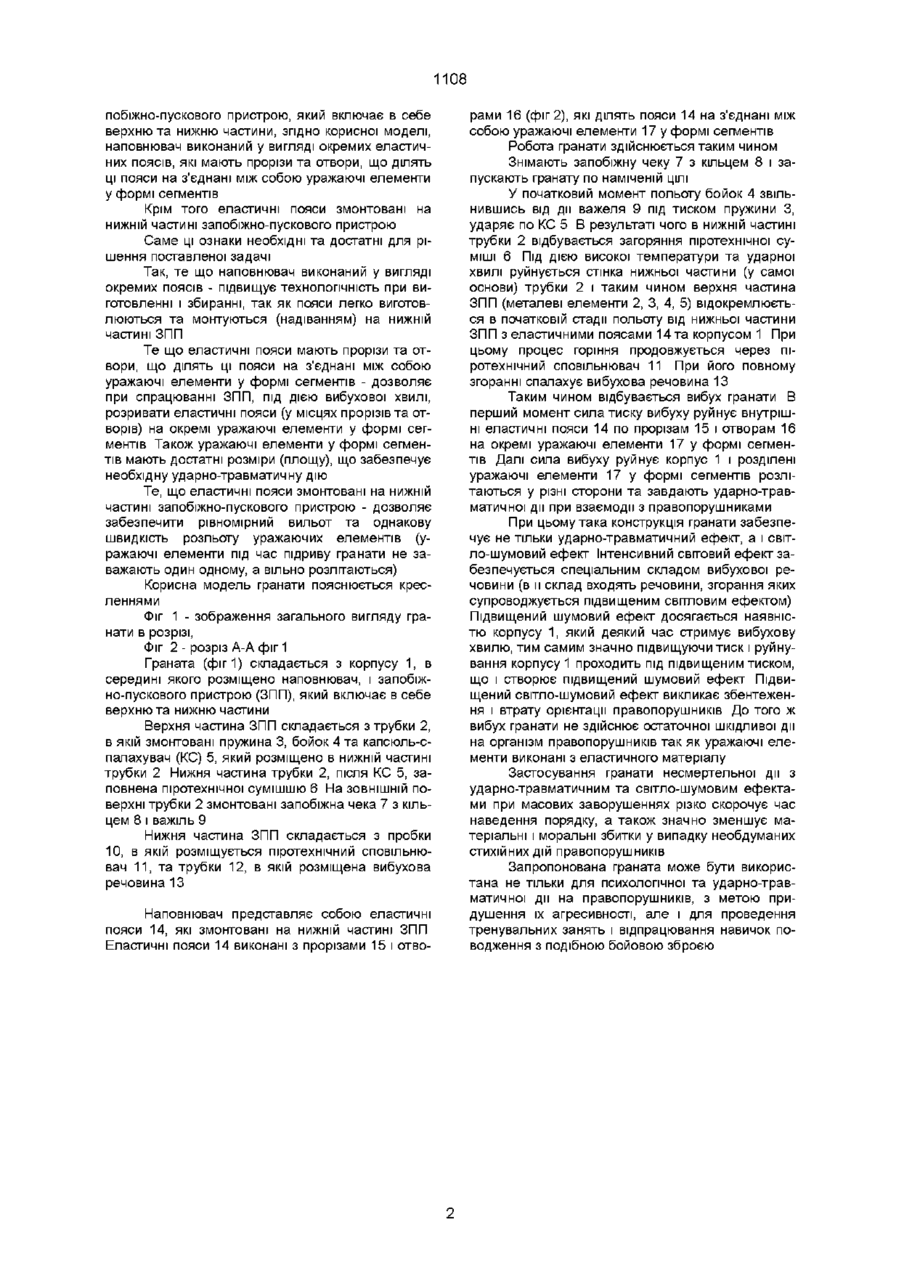

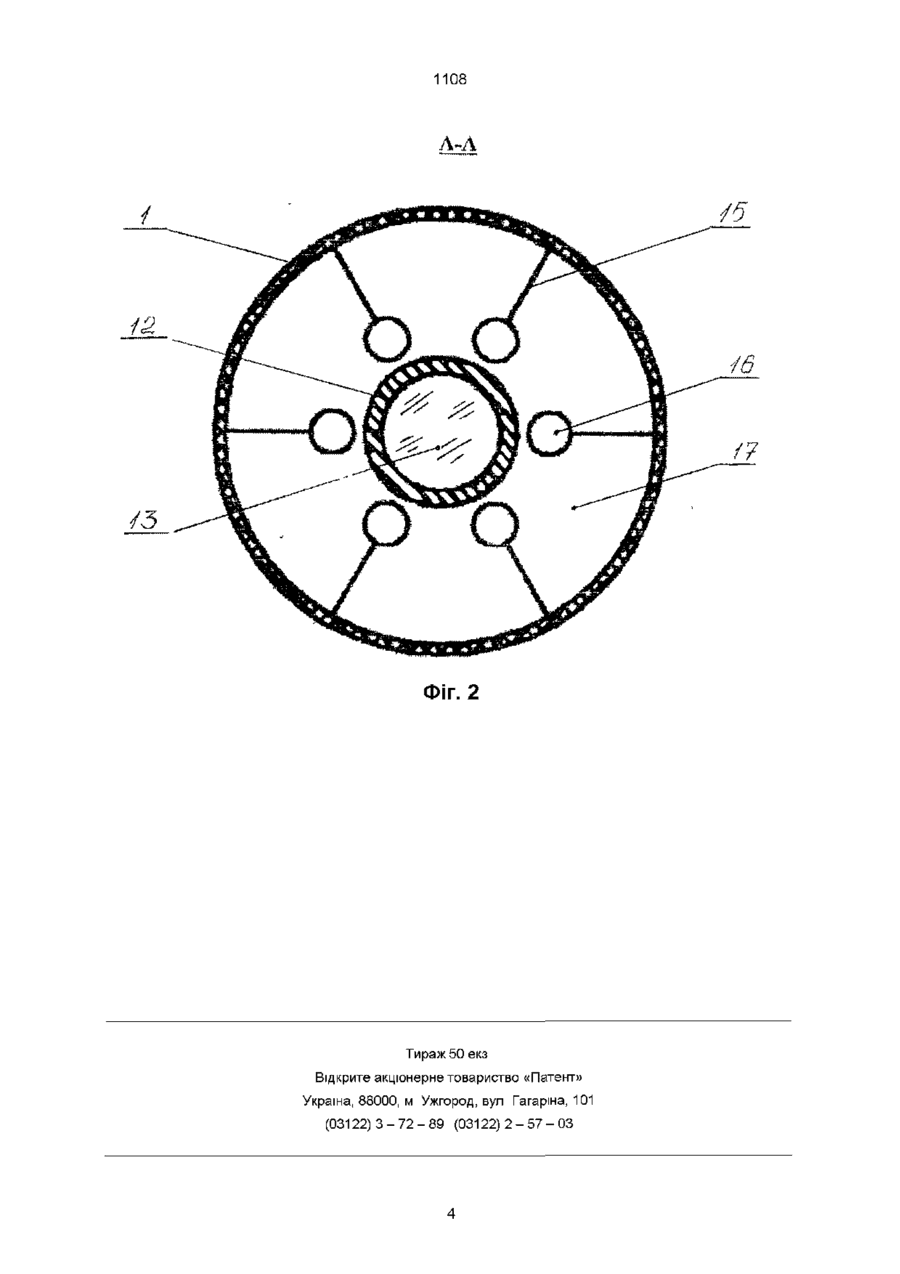

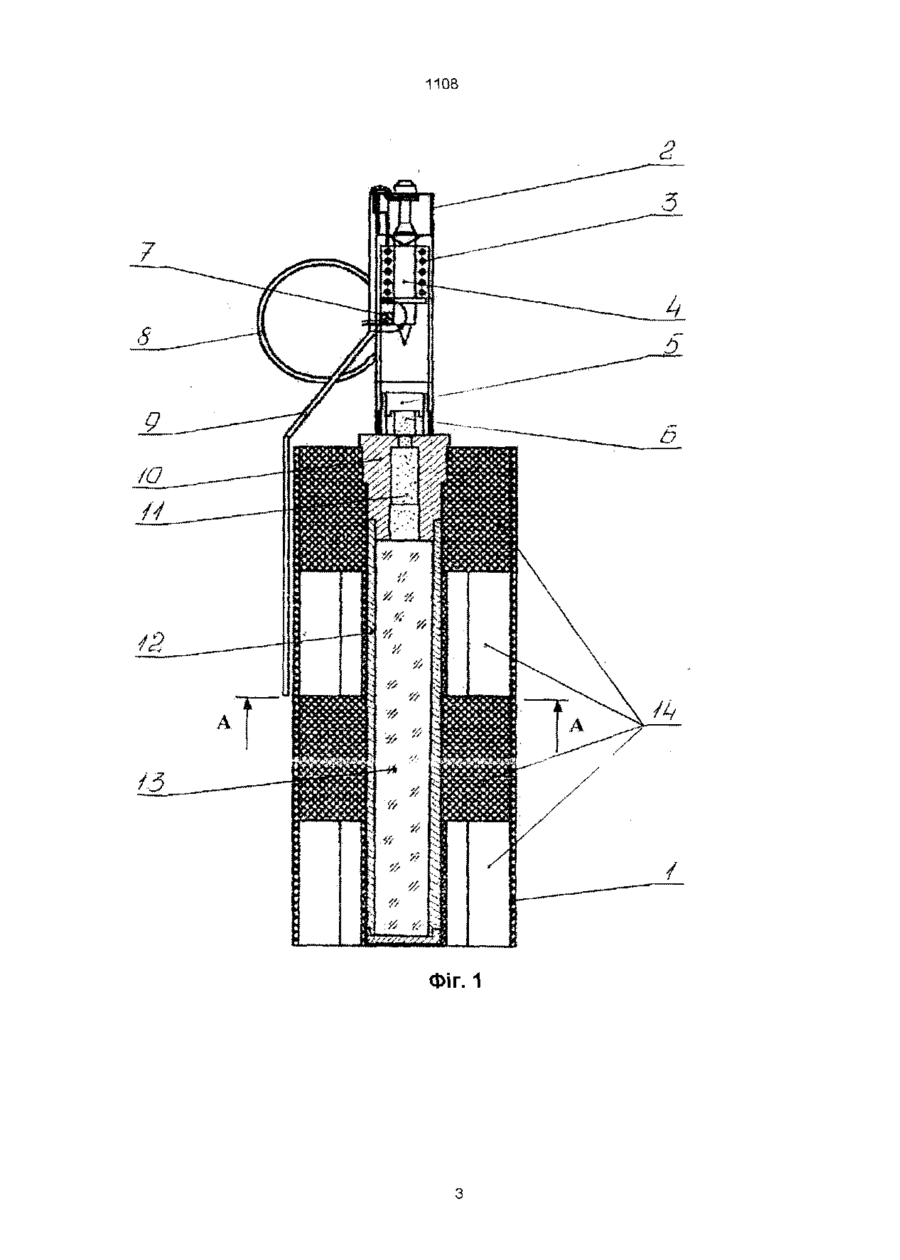

1 Граната несмертельної дії з ударно-травматичним і світло-шумовим ефектами, що складається з корпусу, в середині якого розміщено наповнювач, і запобіжно-пускового пристрою, який включає в себе верхню та нижню частини, яка відрізняється тим, що наповнювач виконаний у вигляді окремих еластичних поясів, які мають прорізи та отвори, що ділять ці пояси на з'єднані між собою уражаючі елементи у формі сегментів 2 Граната за п 1, яка відрізняється тим, що еластичні пояси змонтовані на нижній частині запобіжно-пускового пристрою Корисна модель відноситься до зброї несмертельної дії, а саме до гранат несмертельної дії з ударно-травматичним та світло-шумовим ефектами, які застосовуються правоохоронними органами проти правопорушників, та може бути використана як засіб припинення противоправних дій окремих осіб або угруповань при масових безладдях Відома граната несмертельної дії складається з корпусу, наповнювача, вибухової речовини і запобіжно-пускового пристрою (далі ЗПП), який включає в себе верхню та нижню частини Наповнювач і вибухова речовина (далі ВР) розміщені в середині корпусу ВР відокремлена від наповнювача запобіжним контейнером Наповнювачем може бути біологічно активні речовини та їх суміші (сльозоточивої, подразнювальної або іншої дії) (пат України №24903 А Кл F42B 12/46, 1998р) Найбільш близькою до запропонованої конструкції є граната несмертельної дії, що складається з корпусу, наповнювача та запобіжно-пускового пристрою, який включає в себе верхню та нижню частини Корпус гранати виконаний у формі гумової груші з наповнювачем у формі гумових кульок (уражаючі елементи) Коли відбувається вибух гранати ці кульки (уражаючі елементи) розлггаючись у різні сторони уражають правопорушників ударнотравматичною дією (Граната М452 Stmgball Иностранная печать о техническом оснащении полиции зарубежных государств ВИНИТИ Ежемесячный информационный бюлюетень Москва №11, 1999г, с 38) Ця граната і вибрана як прототип Однак вона має такі недоліки - в гранаті наповнювачем є гумові кульки (уражаючі елементи) малого діаметру (площі) та ваги, які не забезпечують необхідної ударно-травматичної дії для припинення агресивних дій правопорушника, - конструкція гранати не забезпечує рівномірності вильоту та однакової швидкості розльоту гумових кульок (уражаючих елементів) при підриві гранати, так як кульки розміщені (насипані) в корпусі і при підриві можуть заважати одна одній набрати необхідну швидкість, або рівномірному вильоту, - конструкція гранати має низьку технологічність при виготовленні та збиранні так, як має багато складових частин (велику КІЛЬКІСТЬ гумових кульок) Ці недоліки знижують технічні можливості гранати і тим самим зменшують психологічну і фізичну дію вибуху гранати на правопорушників Корисна модель запропонованого технічного рішення вирішує задачу створення гранати несмертельної дії з ударно-травматичним та світлошумовим ефектами з підвищеними технічними можливостями, які забезпечуються шляхом нової конструкції наповнювача гранати, що суттєво підвищує ефективність гранати Рішення цієї задачі досягається тим, що в гранаті несмертельної дії з ударно-травматичним і світло-шумовим ефектами, що складається з корпусу, в середині якого розміщено наповнювач, і за Зоя 00 о 1108 побіжно-пускового пристрою, який включає в себе верхню та нижню частини, згідно корисної моделі, наповнювач виконаний у вигляді окремих еластичних поясів, які мають прорізи та отвори, що ділять ці пояси на з'єднані між собою уражаючі елементи у формі сегментів Крім того еластичні пояси змонтовані на нижній частині запобіжно-пускового пристрою Саме ці ознаки необхідні та достатні для рішення поставленої задачі Так, те що наповнювач виконаний у вигляді окремих поясів - підвищує технологічність при виготовленні і збиранні, так як пояси легко виготовлюються та монтуються (надіванням) на нижній частині ЗПП Те що еластичні пояси мають прорізи та отвори, що ділять ці пояси на з'єднані між собою уражаючі елементи у формі сегментів - дозволяє при спрацюванні ЗПП, під дією вибухової хвилі, розривати еластичні пояси (у місцях прорізів та отворів) на окремі уражаючі елементи у формі сегментів Також уражаючі елементи у формі сегментів мають достатні розміри (площу), що забезпечує необхідну ударно-травматичну дію Те, що еластичні пояси змонтовані на нижній частині запобіжно-пускового пристрою - дозволяє забезпечити рівномірний вильот та однакову швидкість розльоту уражаючих елементів (уражаючі елементи під час підривугранати не заважають один одному, а вільно розлггаються) Корисна модель гранати пояснюється кресленнями Фіг 1 - зображення загального вигляду гранати в розрізі, Фіг 2 - розріз А-А фіг 1 Граната (фиг 1) складається з корпусу 1, в середині якого розміщено наповнювач, і запобіжно-пускового пристрою (ЗПП), який включає в себе верхню та нижню частини Верхня частина ЗПП складається з трубки 2, в якій змонтовані пружина 3, бойок 4 та капсюль-спалахувач (КС) 5, який розміщено в нижній частині трубки 2 Нижня частина трубки 2, після КС 5, заповнена піротехнічної сумішшю 6 На ЗОВНІШНІЙ поверхні трубки 2 змонтовані запобіжна чека 7 з кільцем 8 і важіль 9 Нижня частина ЗПП складається з пробки 10, в якій розміщується піротехнічний сповільнювач 11, та трубки 12, в якій розміщена вибухова речовина 13 Наповнювач представляє собою еластичні пояси 14, які змонтовані на нижній частині ЗПП Еластичні пояси 14 виконані з прорізами 15 і отво рами 16 (фіг 2), які ділять пояси 14 на з'єднані між собою уражаючі елементи 17 у формі сегментів Робота гранати здійснюється таким чином Знімають запобіжну чеку 7 з кільцем 8 і запускають гранату по наміченій ЦІЛІ У початковий момент польоту бойок 4 звільнившись від дії важеля 9 під тиском пружини З, ударяє по КС 5 В результаті чого в нижній частині трубки 2 відбувається загоряння піротехнічної суміші 6 Під ДІЄЮ високої температури та ударної хвилі руйнується стінка нижньої частини (у самої основи) трубки 2 і таким чином верхня частина ЗПП (металеві елементи 2, 3, 4, 5) відокремлюється в початковій стадії польоту від нижньої частини ЗПП з еластичними поясами 14 та корпусом 1 При цьому процес горіння продовжується через піротехнічний сповільнювач 11 При його повному згоранні спалахує вибухова речовина 13 Таким чином відбувається вибух гранати В перший момент сила тиску вибуху руйнує внутрішні еластичні пояси 14 по прорізам 15 і отворам 16 на окремі уражаючі елементи 17 у формі сегментів Далі сила вибуху руйнує корпус 1 і розділені уражаючі елементи 17 у формі сегментів розлітаються у різні сторони та завдають ударно-травматичної дм при взаємодії з правопорушниками При цьому така конструкція гранати забезпечує не тільки ударно-травматичний ефект, а і світло-шумовий ефект Інтенсивний свгговий ефект забезпечується спеціальним складом вибухової речовини (в и склад входять речовини, згорання яких супроводжується підвищеним світловим ефектом) Підвищений шумовий ефект досягається наявністю корпусу 1, який деякий час стримує вибухову хвилю, тим самим значно підвищуючи тиск і руйнування корпусу 1 проходить під підвищеним тиском, що і створює підвищений шумовий ефект Підвищений світло-шумовий ефект викликає збентеження і втрату орієнтації правопорушників До того ж вибух гранати не здійснює остаточної шкідливої дії на організм правопорушників так як уражаючі елементи виконані з еластичного матеріалу Застосування гранати несмертельної дії з ударно-травматичним та світло-шумовим ефектами при масових заворушеннях різко скорочує час наведення порядку, а також значно зменшує матеріальні і моральні збитки у випадку необдуманих стихійних дій правопорушників Запропонована граната може бути використана не тільки для психологічної та ударно-травматичної дії на правопорушників, з метою придушення їх агресивності, але і для проведення тренувальних занять і відпрацювання навичок поводження з подібною бойовою зброєю 1108 7 Фіг. 1 1108 л-л Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
