Граната

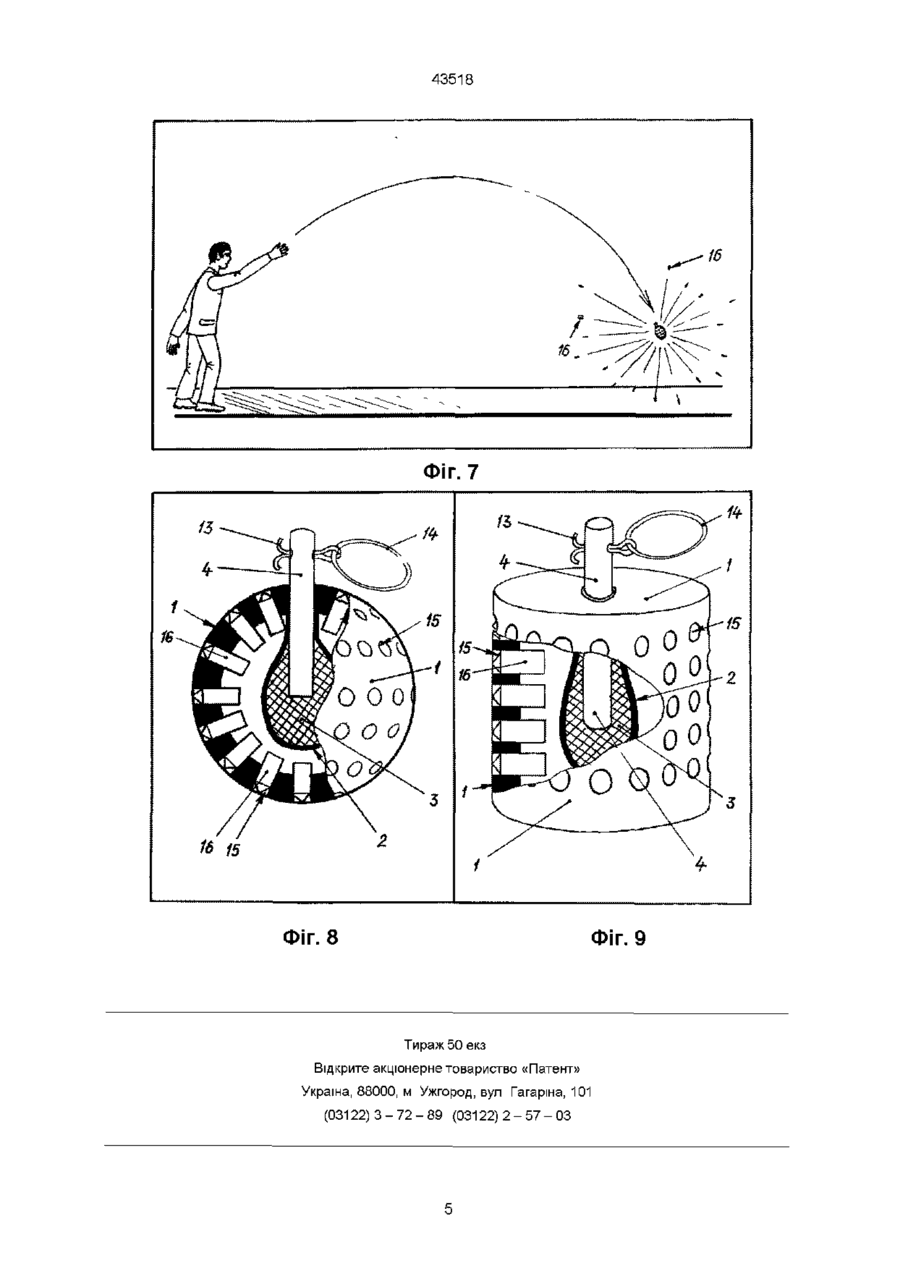

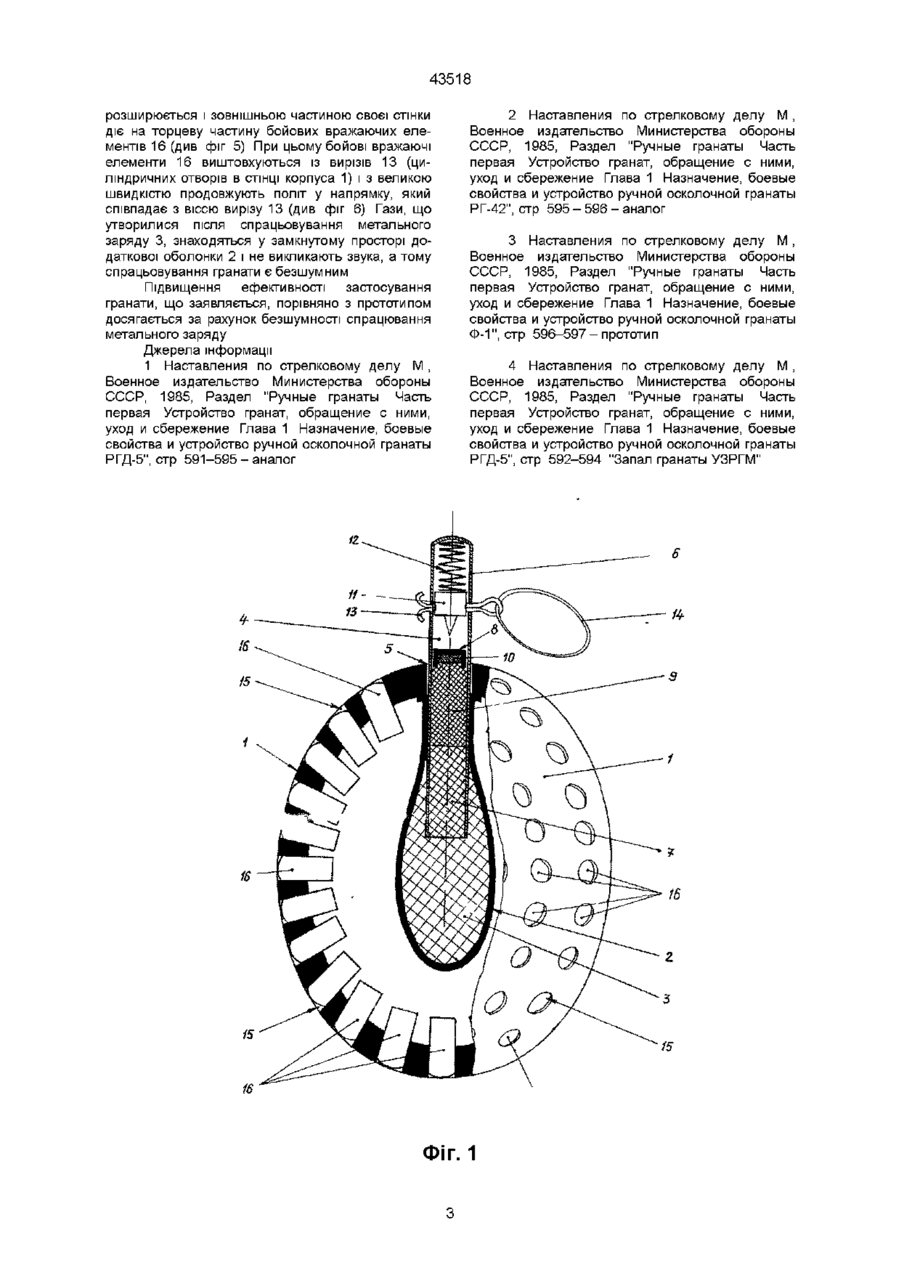

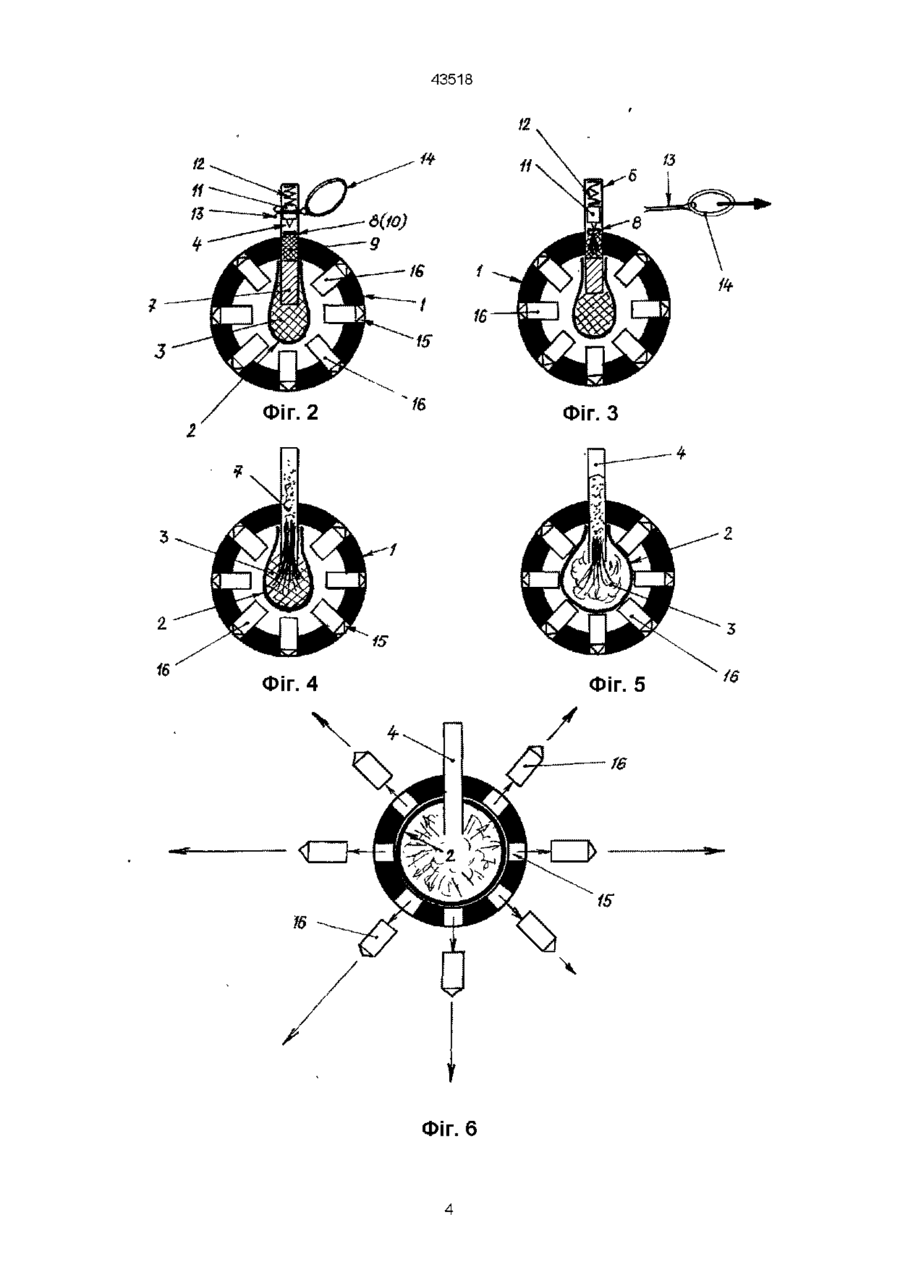

Граната, що містить корпус, метальний заряд, розміщений усередині корпуса, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду вико наний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсул ем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпуса, яка відрізняється тим, що всередині корпуса додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, усередині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, бойові вражаючі елементи виконані з важкого металу та довжиною, що перевищує товщину стінок корпуса не менше ніж ВДВІЧІ Винахід відноситься до галузі озброєння, зокрема до гранат, а саме до гранат з безшумним спрацюванням метального заряду (вибухової речовини) Відома граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування з зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу (1) Недоліками відомої гранати є те, що спрацювання гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5 мм, що призводить до появи осколків недостатньої вбивчої сили Відома граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контак тування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу (2) Недоліками відомої гранати є те, що спрацювання гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5 мм, що призводить до появи осколків недостатньої вбивчої сили Недоліками відомої гранати є також й те, що спрацювання гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Найбільш близьким технічним рішенням, обраним за прототип, є граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що міс Зоя 00 ю CO 43518 тить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу (3) Недоліками гранати, обраної за прототип, є те, що спрацювання гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним При цьому при проведенні спеціальних операцій треба забезпечити поразку ЦІЛІ з великою вірогідністю, що не завжди можливо при використанні гранат з легкими осколками В основу винаходу покладено задачу шляхом безшумного спрацювання метального заряду забезпечити підвищення ефективності застосування гранати Рішенням технічної задачі у гранаті, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, є додаткове розміщення всередині корпуса оболонки, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, виконання корпусу таким, що містить наскрізні вирізи, розміщення усередині зазначених вирізів бойових вражаючих елементів, виконання метального заряду розміщеним в зазначеній оболонці, виконання вирізів в корпусі з паралельними стінками, виконання бойових вражаючих елементів з важкого металу та довжиною, що перевищує товщину стінок корпусу не менше, ніж ВДВІЧІ Суть винаходу полягає в тому, що корпус конструктивно виконується з отворами для осколків (бойових вражаючих елементів), а у середину корпуса додатково встановлюється оболонка, яка виконана еластичною Метальний заряд розміщується в додатковій оболонці При спрацюванні метального заряду оболонка миттєво збільшує свій об'єм і при цьому практично миттєво впливає на бойові вражаючі елементи, виштовхуючи їх з великою швидкістю з зазначених отворів в корпусі При цьому, з метою підвищення вражаючої дії бойових вражаючих елементів, зазначені бойові вражаючі елементи виконуються з важких металів, наприклад, з чавуну, сталі, свинцю Ефект безшумності полягає в тому, що вибух метального заряду відбувається у замкнутому об'ємі додаткової оболонки Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що граната, яка заявляється, відрізняється тим, що всередині корпуса додатково розміщена оболонка, яка виконана еластично, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізки, усередині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, бойові вражаючі елементи виконані з важкого металу та довжиною, що перевищує товщину стінок корпусу не менше ніж ВДВІЧІ Таким чином, граната, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 показана конструктивно-компанувальна схема гранати, на фіг 2-6 показані схеми спрацювання гранати, на фг 7 зображена схема застосування гранати, на фіг 8-9 показані можливі варіанти конструкції гранати Граната конструктивно містить (див фіг1) корпус 1, виконаний товстостінним, оболонку 2, розміщену усередині корпусу 1, метальний заряд З, розміщений всередині оболонки 2, і механізм 4 приведення в дію метального заряду 3 (4) Механізм 4 приведення в дію метального заряду 3 встановлений в отворі 5, виконаному на корпусі 1 з можливістю контактування з метальним зарядом З Механізм 4, як варіант конструкції, містить корпус 6, всередині якого розміщені вибухова речовина 7, капсуль-запалювач 8, уповільнювач 9, капсуль-детонатор 10, ударник 11 з пружиною 12, і запобіжний елемент, що містить безпосередньо чеку 13 та кільце 14 В корпусі 1 виконані наскрізні вирізи 15 з паралельними стінками, наприклад, у вигляді циліндричних отворів В отвори 15 (вирізи) встановлюються вражаючі елементи 16 При цьому вражаючі елементи 16 встановлені таким чином, щоб передня частина зазначених вражаючих елементів 16 була на рівні наріжної стінки корпусу 1, а задня частина - виступала із стінки корпусу 1 у середину останнього на величину, не меншу товщини зазначеної стінки корпусу 1 Оболонка 2 конструктивно виконана розміщеною усередині корпусу 1 із зазором між своєю зовнішньою стінкою та торцями бойових вражаючих елементів 16 При цьому додаткова оболонка 2 виконана еластичною, наприклад, з пружньої гуми (для можливості збільшення свого об'єму при спрацюванні метального заряду 3), а бойові вражаючі елементи 16 - з важких металів, наприклад, з чавуну, сталі, свинцю Граната спрацьовує наступним чином За допомогою кільця 14 витягується чека 13 запобіжного елемента механізму 4 приведення в дію метального заряду 3 (див фіг 3) Після того, як чека 13 звільнить від утримання ударник 11, останній під дією пружини 12 переміщується в сторону капсуля-запалювача 8 та наколює його своєю гострою частиною Від капсуля-запалювача 8 відривається уповільнювач 9, час горіння якого вибирається від 4 до 10 секунд (як варіант конструктивного виконання) (два фіг 3) Після згорання уповільнювача 9 спрацьовує капсуль-детонатор 10 і запалює вибухову речовину 7 (див фіг 4) Вибухова речовина 7, в свою чергу, запалює метальний заряд 3, розташований всередині додаткової оболонки 2 (див фіг 5) При спрацьовуванні метального заряду 3 (виконаного, наприклад, з пороху) практично миттєво утворюються гази, які розширяються в усі боки рівномірно У зв'язку з тим, що метальний заряд 3 знаходиться у замкнутому просторі додаткової оболонки 2, виконаної еластично (з можливістю збільшення внутрішнього об'єму), зазначена оболонка 2 практично миттєво 43518 розширюється і зовнішньою частиною своєї стінки діє на торцеву частину бойових вражаючих елементів 16 (див фіг 5) При цьому бойові вражаючі елементи 16 виштовхуються із вирізів 13 (циліндричних отворів в СТІНЦІ корпуса 1) і з великою швидкістю продовжують політ у напрямку, який співпадає з віссю вирізу 13 (див фіг 6) Гази, що утворилися після спрацьовування метального заряду 3, знаходяться у замкнутому просторі додаткової оболонки 2 і не викликають звука, а тому спрацьовування гранати є безшумним Підвищення ефективності застосування гранати, що заявляється, порівняно з прототипом досягається за рахунок безшумності спрацювання метального заряду Джерела інформації 1 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел "Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГД-5", стр 591-595-аналог 2 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел "Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГ-42", стр 595-596-аналог 3 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел "Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты Ф-1", стр 596-597-прототип 4 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел "Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГД-5", стр 592-594 "Запал гранаты УЗРГМ" 11 15 ФІГ. 1 43518 ФІГ. 6 43518 Фіг. 7 Фіг. 8 Фіг. 9 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43518
