Граната

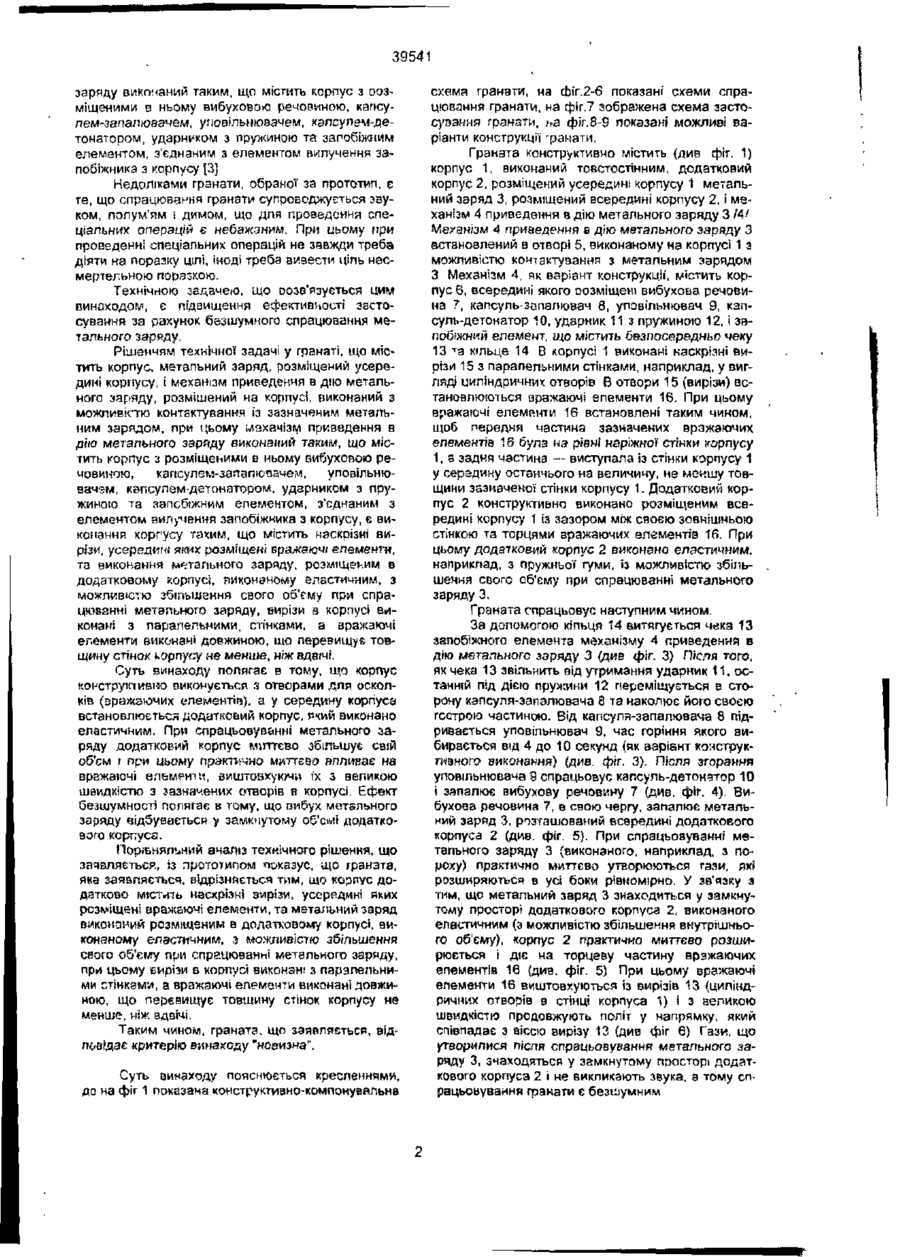

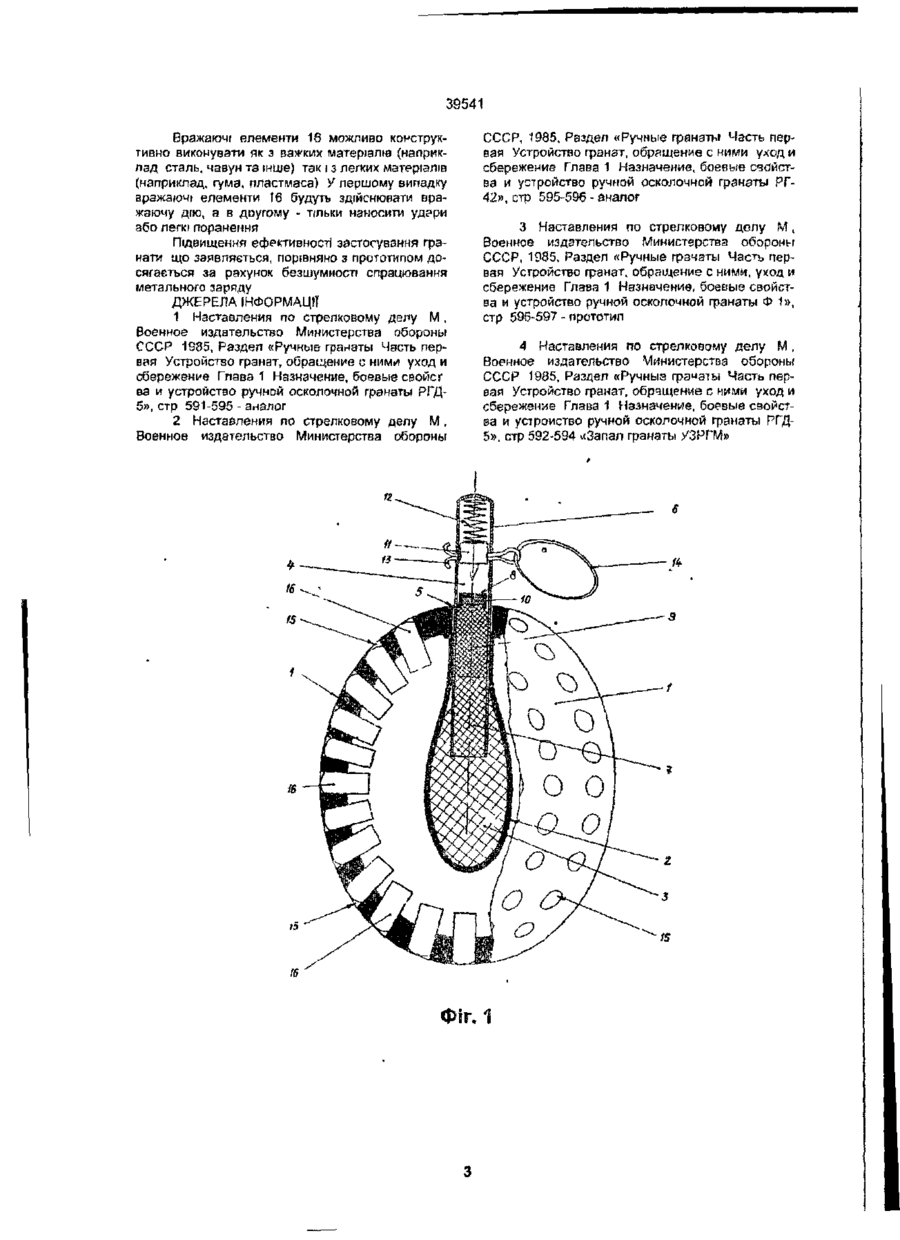

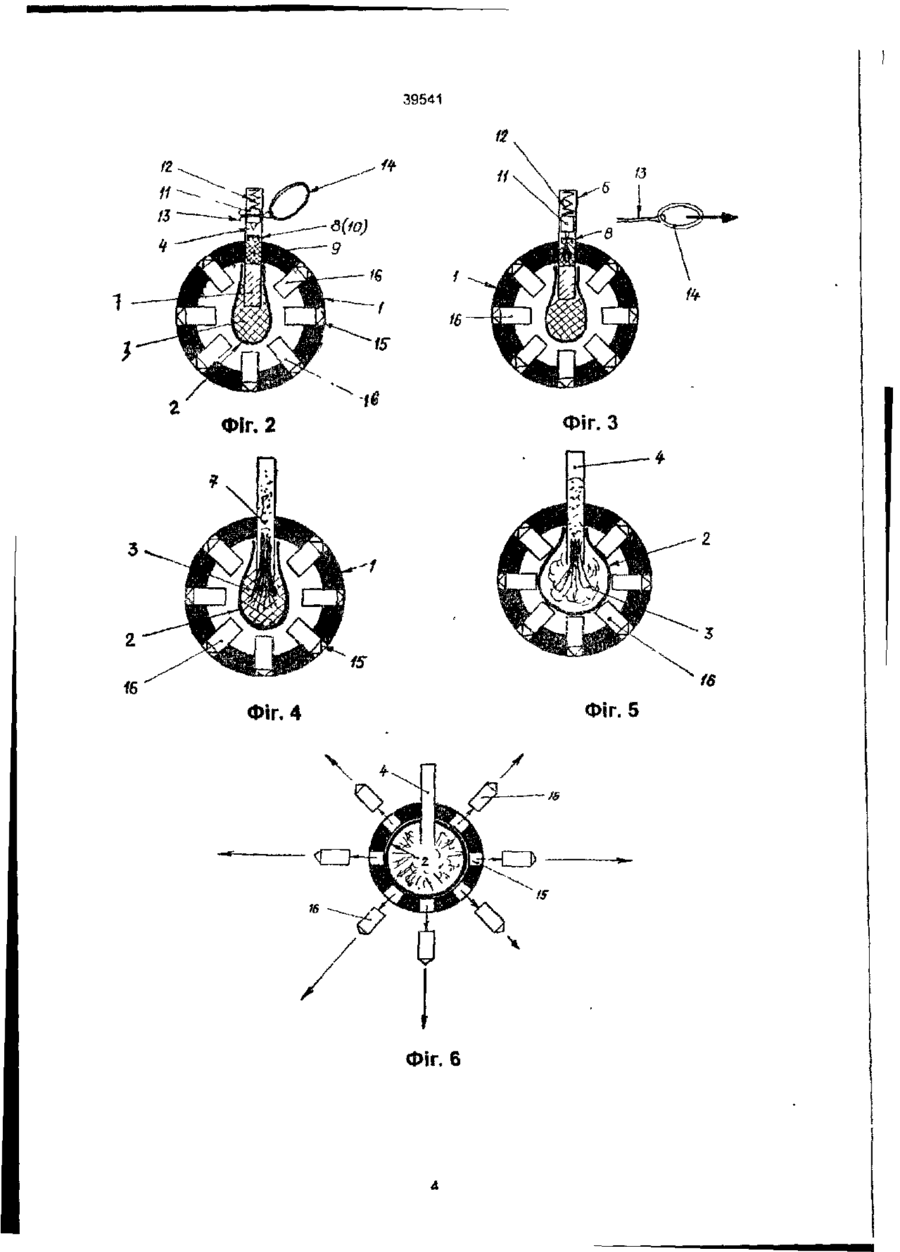

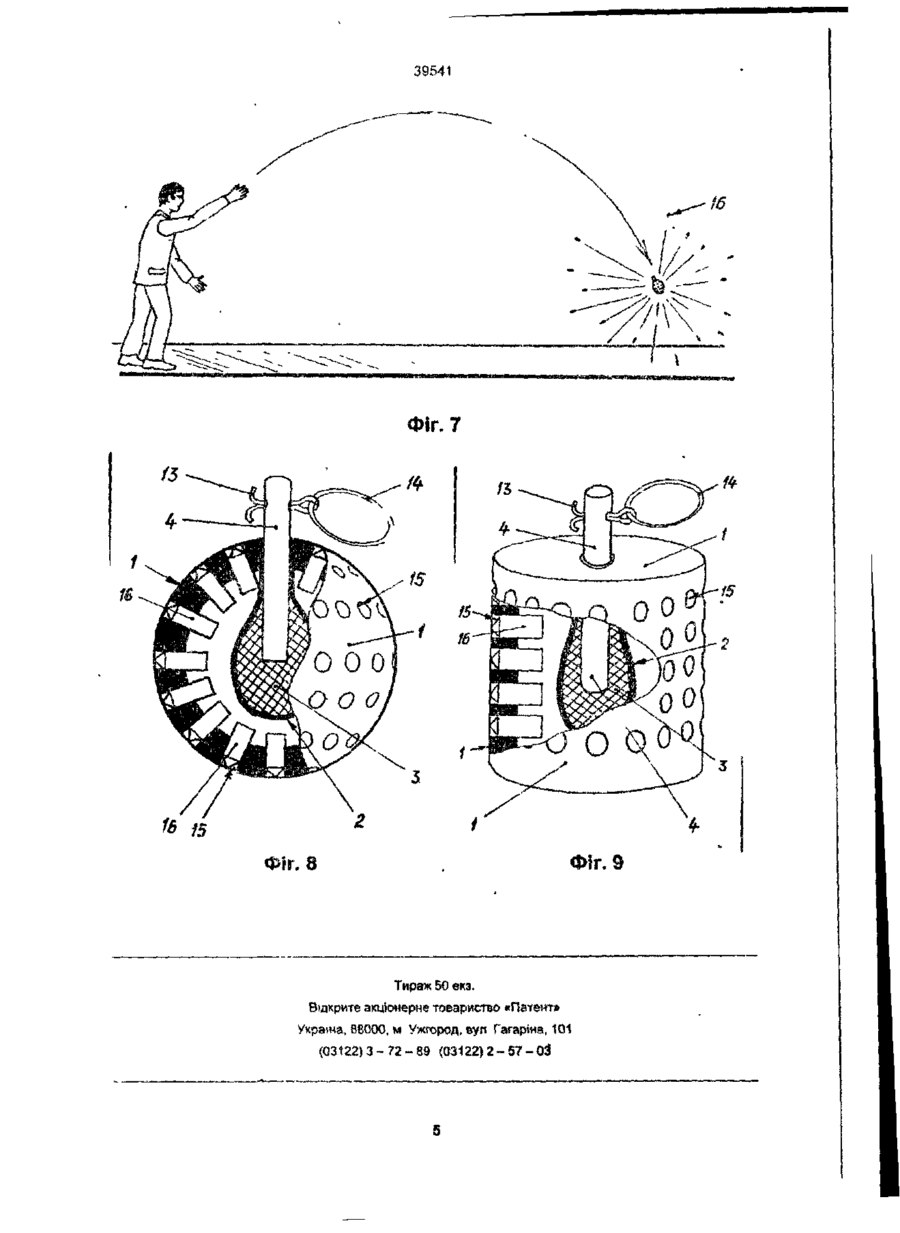

1. Граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування Із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулемдвтонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, яка відрізняється тим, що корпус виконаний таким, що містить наскрізні вирізи, усередині зазначених вирізів розміщені вражаючі елементи, а метальний заряд виконаний розміщеним в додатковому корпусі, виконаному еластичним, з можливістю збільшення свого об'єму при спрацюванні метального заряду. Винахід ВІДНОСИТЬСЯ до області озброєння, зокрема, до гранат, а саме до гранат з безшумним спрацюванням метального заряду (вибухової речовини). Відома граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулемдетонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу [11 Недоліками відомої гранати є те, що спрацювання гранати супроводжується звуком, полум"ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5 мм, що призводить до появи осколків недостатньо* вбивчої сили Відома граната, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розмі щений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулемдетонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу [2] Недоліками відомої гранати є те, що спрацювання гракати супроводжується звуком, полум'ям І димом, що для проведення спеціальних операцій є небажаним. Також до недопіків гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5 мм, що призводить до появи осколків недостатньої вбивчої сили. Недоліками відомої гранати є також й те. що спрацювання фанати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним. Найбільш близьким технічним рішенням, обраним за прототип, є фаната, що містить корпус, метапьний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального 2. Граната по п. 1, яка відрізняється тим, що. вирізи в корпусі виконані з паралельними стінкзми. 3. Граната по п 1 і п.2, яка відрізняється тим, що вражаючі елементи виконані довжиною, що перевищує товщину стінок корпусу не менше, ніж вдвічі. 39541 заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалюаачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу [3] Недоліками гранати, обраної за прототип, є те, що спрацювання гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним. При цьому при проведенні спеціальних операцій не завжди треба діяти на поразку цілі, Іноді треба вивести ціль несмертельною поразкою. Технічною задачею, що оозв'язується цим винаходом, є підвищення ефективності застосування за рахунок безшумного спрацювання метального заряду. Рішенням технічної задачі у гранаті, що містить корпус, метапьний заряд, розміщений усередині корпусу, і механізм приведення а дію метального заряду, розмішений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в р\ю метального заряду виконаний таким, що містить корпус з розміщеними є ньому вибуховою речовиною, капсулем-залалюаачем, уповільнювачем, кзпеулем-дєтонатором, ударником з пружиною та запобіжним епементом, з'єднаним з елементом аил)-чеиня запобіжника з корпусу, є виконання коргусу таким, що містить наскрізні вирізи, усередшк яких розміщені вражаючг елементи, та виконання метального заряду, розміщеним в додатковому корпусі, виконаному еластичним, з можливістю збільшення свого об'єму при спрацюванні метального заряду, вирізи в корпусі виконані з паралельними, стінками, а вражаючі епементи виконані довжиною, шо перевищує товщину стінок корпусу не менше, ніж вдвічі. Суть винаходу полягає в тому, що корпус конструктивно виконується з отворами для осколків (вражаючих елементів), а у середину корпуса встановлюється додатковий корпус, РЧИЙ виконано еластичним. При спрацьовуванні метального заряду додатковий корпус миттєво збільшує СВІЙ об'см і при цьому практично миттєво впливає на вражаючі елементи, виштовхуючи їх з великою швидкістю з газначених отворів в корпусі. Ефект безшумності полягає в тому, що вибух метального заряду відбувається у замкчутому об'ємі додаткового корпуса. Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що граната, яка запапяєтьсч, відрізнйється тим, що корпус додатково містить наскрізні зирізи, усередині яких розміщені вражаючі елементи, та метальний заряд виконаний розміщеним в додатковому корпусі, виконаному еластичним, з можливістю збільшення свого об'єму при спрацюванні метального заряду, при цьому вирізи в корпусі виконані з паралельними стінками, а вражаючі елементи виконані довжиною, Що перевищує товщину стінок корпусу не менше, ніж вдвічі. Таким чином, граната, що заявляється, відп а д а є критерію винаходу "новизна". Суть винаходу пояснюється кресленнями, до на фіг 1 показана конструктивно-компонуеальна схема гранати, на cbir.2-6 показані схеми спрацювання гранати, на фіг.7 зображена схема застосування гранати, на фіг.8-9 показані можливі варіанти конструкції -ранати. Граната конструктивно містить (див фіг. 1) корпус 1, виконаний товстостінним, додатковий корпус 2, розміщений усередині корпусу 1 метапьний заряд 3, розміщений всередині корпусу 2, і механізм 4 приведення в дію метального заряду 3 /47 Механізм 4 приведения в дію метального заряду З встановлений в отворі 5, виконаному на корпусі 1 з можливістю контактування з метальним зарядом З Механізм 4, як варіант конструкції', містить корпус 6, всередині якого оозміщені вибухова речовина 7, капсуль-зопзлювач 8, уповільнювач 9, капсул ь-дєтонатор 10, ударник 11 з пружиною 12, і запобіжний елемент, що містить безпосередньо чеку 13 т а кільце 14 В корпусі 1 виконані наскрізні вирізи 15 з паралельними стінками, наприклад, у вигляді циліндричних отворів В отвори 15 (вирізи) встановлюються вражаючі епементи 16. При цьому вражаючі елементи 16 встановлені таким чином, щоб передня частина зазначених вражаючих елементіе 16 булз на рівні наріжної стінки корпусу 1, а задня частина — виступала із стінки корпусу 1 у середину останнього на величину, не меншу товщини зазначеної стінки корпусу 1. Додатковий корпус 2 конструктивно виконано розміщеним всередині корпусу 1 із зазором між своєю зовнішньою стінкою та торцями вражаючих елементів 16. При цьому додатковий корпус 2 виконано еластичним, наприклад, з пружньої гуми, із можливістю збільшення свого об'єму при спрацюванні метального заряду 3. Граната спрацьовус наступним чином. За допомогою кіпьця 14 витягується чека 13 запобіжного елемента механізму 4 приведення в дію метального заряду 3 (диэ фіг. 3} Після того, як чека 13 звільнить від утримання ударник 11, останній під дією пружини 12 переміщується в сторону кзпеуля-запзлювача 8 та наколює його своею гострою частиною. Від капсулн-запалювача 8 підривається уповільнювач 9, час горіння якого вибирається від 4 до 10 секунд (як варіант комструктианого виконання) (див. фіг. 3). Після згорання уповільнювача 9 спрацьовус капсуль-детонзтор 10 і запалює вибухову речовину 7 (див. фіг. 4). Вибухова речовина 7, в свою чергу, запалює метальний заряд 3, розташований всередині додаткового корпуса 2 (дие. фіг. 5). При спрацьовуванні метального заряду 3 (виконаного, наприклад, з пороху) практично миттєво утворюються гази, які розширяються в усі боки рівномірно. У зв'язку з тим, що метальний заряд 3 знаходиться у замкнутому просторі додаткового корпуса 2. виконаного еластичним (з можливістю збільшення внутрішнього об'єму), корпус 2 практично миттєво розширюється І діє на торцеву частину вражаючих елементів 16 (див. фіг. 5) При цьому вражаючі елементи 16 виштовхуються із вирізів 13 (циліндричних отворів з стінці корпуса 'і) і з великою швидкістю продовжують політ у напрямку, який співпадає з віссю вирізу 13 (див фіг 6) Гази, що утворилися після спрацьовування метального заряду 3, знаходяться у замкнутому просторі додаткового корпуса 2 і не викликають звука, а тому спрацьовування гранати є безшумним 39541 Вражаючі елементи 16 можлиэо конструктивно виконувати як з важких матеріалів (наприклад сталь, чавун та інше} так t з легких матеріалів (наприклад, гума, пластмаса) У першому випадку вражаючі елементи 16 будуть здійснювати вражаючу дію, а в доугому - тільки наносити уд?ри або легкі поранення Підвищення ефективності застосування гранати що заявляється, порівняно з прототипом досягається за рахунок безшумності спрацювання метального заряду ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР 1S85, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними уход и сбережение Глава 1 Назначение, боевые свойсг ва и устройство ручной осколочной гранаты РГД5», стр 591-595 - аналог 2 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГ42», стр 595-596 - аналог 3 Наставления по стрелковому делу М ( Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глаза 1 Назначение, боевые свойства и устройство ручной осколочной фанаты Ф 1», стр 596-597 - прототип 4 Наставления по стрелковому делу М, Военное издательство Министерства обороны СССР І 985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними уходи сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГД5», стр 592-594 *
