Машина брикетувальна
Номер патенту: 48019
Опубліковано: 25.02.2010
Автори: Пулковський Володимир Михайлович, Пихтін Ігор Володимирович, Фіщук Віталій Васильович, Одинець Вадим Сергійович
Формула / Реферат
1. Машина брикетувальна, що містить станину, на якій розміщена екструзійна головка з трьома отворами, один з яких служить для входу сировини, другий - для входу пресуючого пуансона, а третій - для виходу спресованої маси, і привідну систему, що включає електромотор, на одному з вивідних кінців якого розташований шків, два маховики, насаджені на кривошипному валу, який через шатун і шток взаємодіє з пуансоном, і клиноподібну передачу, яка з'єднує шків з одним із маховиків, яка відрізняється тим, що електромотор має на другому вихідному кінці другий шків, який з'єднаний через другу клиноподібну передачу з другим маховиком.
2. Машина за п. 1, яка відрізняється тим, що шківи мають збільшений діаметр.
Текст

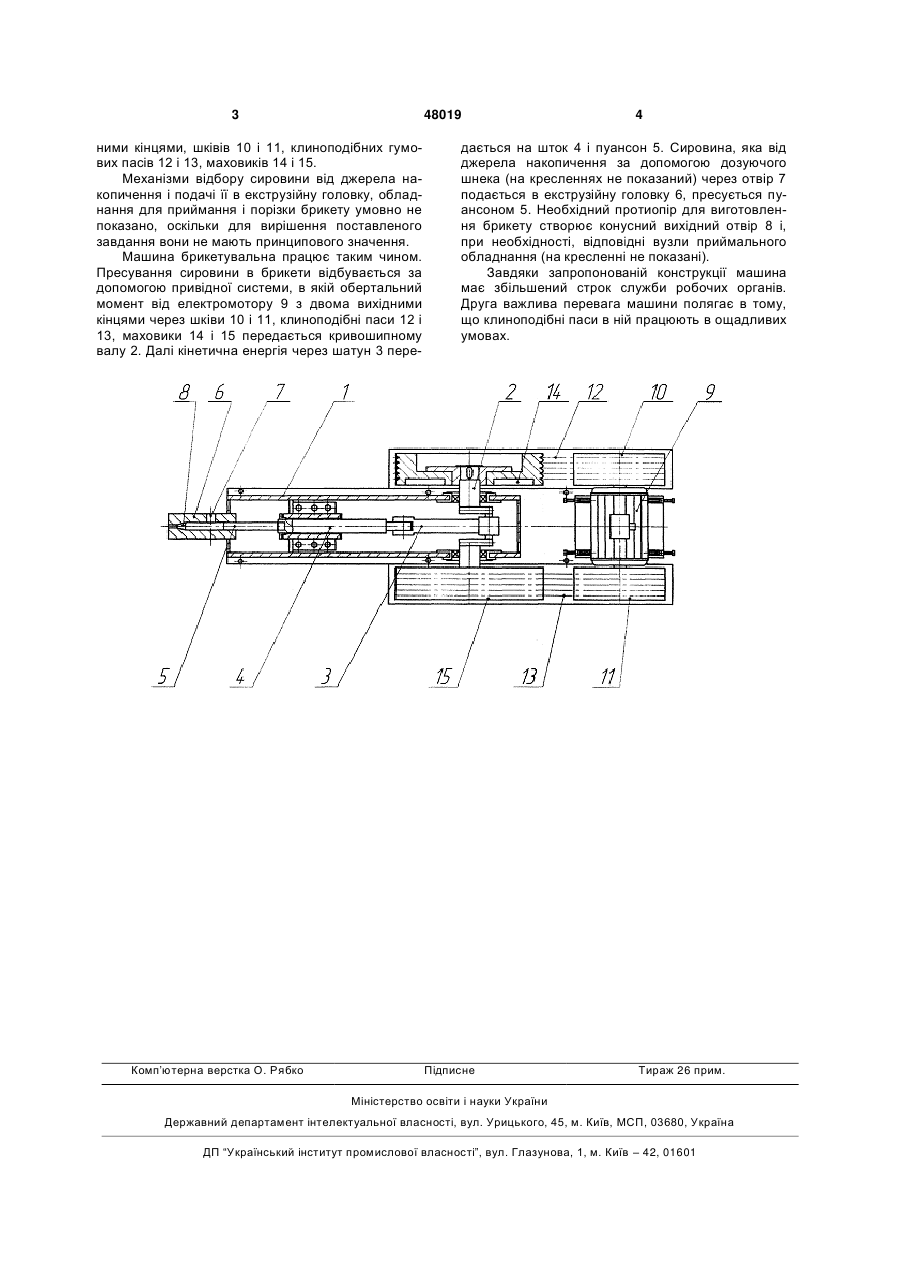

1. Машина брикетувальна, що містить станину, на якій розміщена екструзійна головка з трьома 3 48019 ними кінцями, шківів 10 і 11, клиноподібних гумових пасів 12 і 13, маховиків 14 і 15. Механізми відбору сировини від джерела накопичення і подачі її в екструзійну головку, обладнання для приймання і порізки брикету умовно не показано, оскільки для вирішення поставленого завдання вони не мають принципового значення. Машина брикетувальна працює таким чином. Пресування сировини в брикети відбувається за допомогою привідної системи, в якій обертальний момент від електромотору 9 з двома вихідними кінцями через шківи 10 і 11, клиноподібні паси 12 і 13, маховики 14 і 15 передається кривошипному валу 2. Далі кінетична енергія через шатун 3 пере Комп’ютерна верстка О. Рябко 4 дається на шток 4 і пуансон 5. Сировина, яка від джерела накопичення за допомогою дозуючого шнека (на кресленнях не показаний) через отвір 7 подається в екструзійну головку 6, пресується пуансоном 5. Необхідний протиопір для виготовлення брикету створює конусний вихідний отвір 8 і, при необхідності, відповідні вузли приймального обладнання (на кресленні не показані). Завдяки запропонованій конструкції машина має збільшений строк служби робочих органів. Друга важлива перевага машини полягає в тому, що клиноподібні паси в ній працюють в ощадливих умовах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPill machine
Автори англійськоюOdynets Vadym Serhiiovych, Pulkovskyi Volodymyr Mykhailovych, Pykhtin Ihor Volodymyrovych, Fischuk Vitalii Vasyliovych
Назва патенту російськоюМашина брикетировочная
Автори російськоюОдинец Вадим Сергеевич, Пулковский Владимир Михайлович, Пыхтин Игорь Владимирович, Фищук Виталий Васильевич
МПК / Мітки
МПК: B30B 11/00
Мітки: машина, брикетувальна
