Брикетувальна машина револьверна

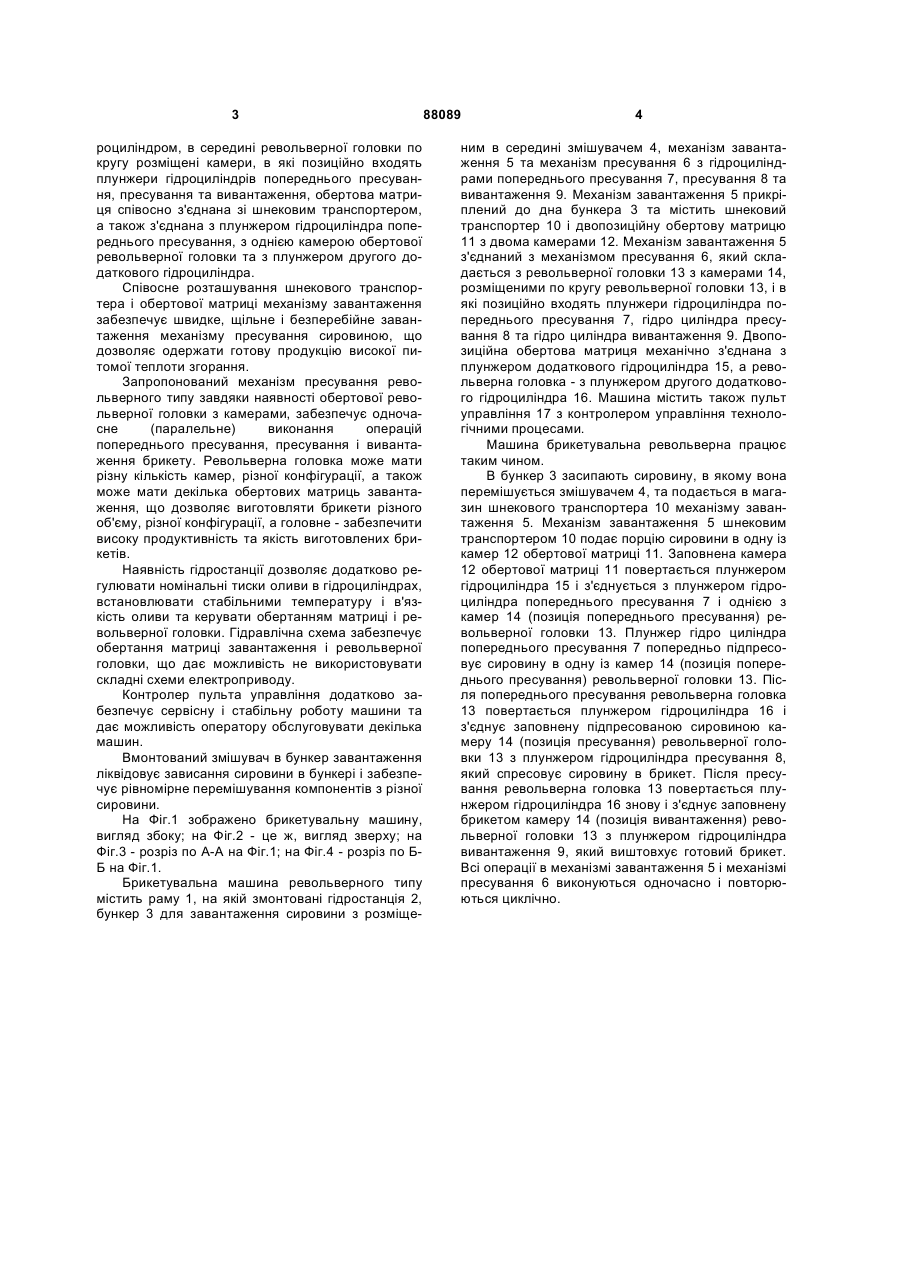

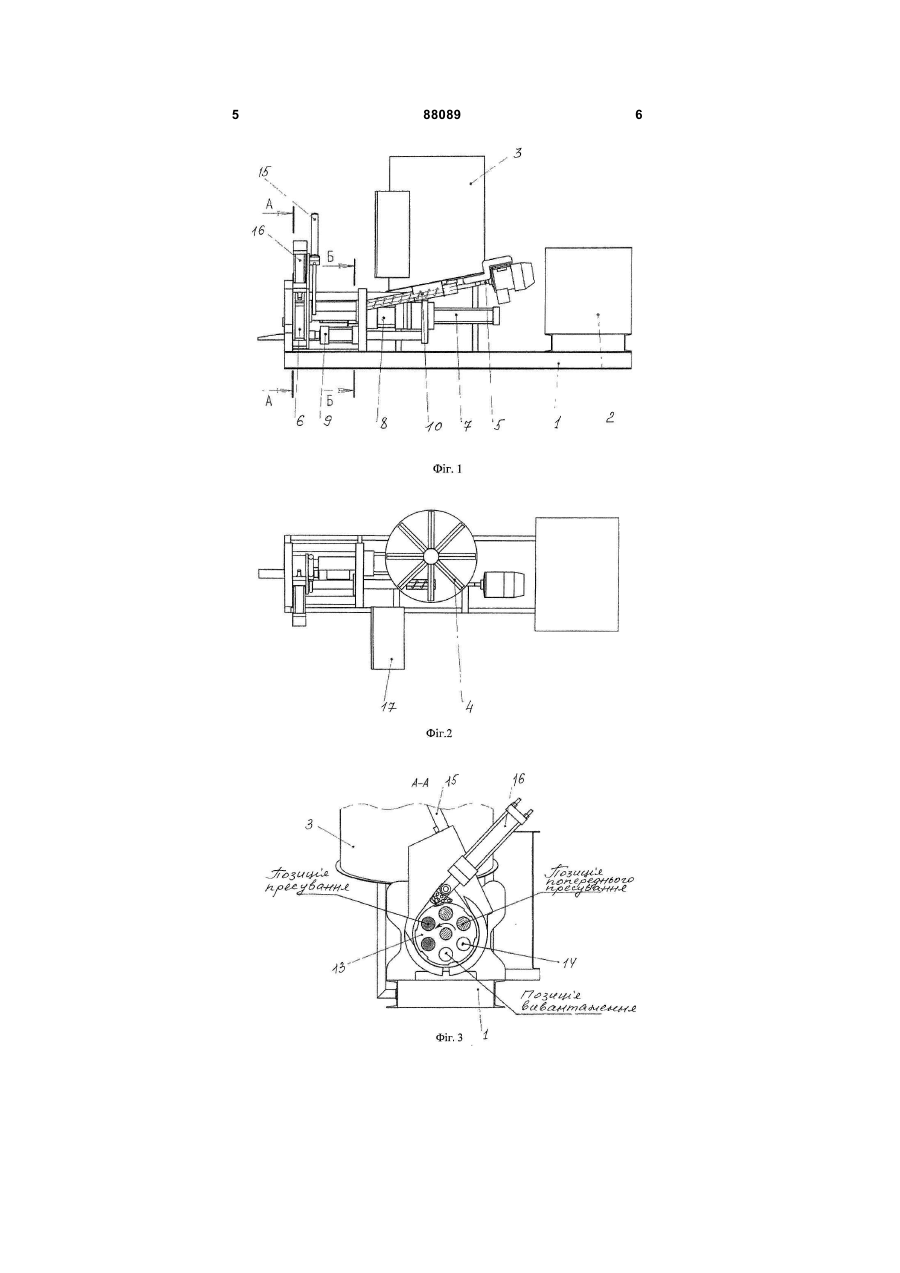

Брикетувальна машина револьверна, яка складається з бункера, механізму завантаження зі шнековим транспортером, механізму пресування з гідроциліндром попереднього пресування, гідроциліндром пресування та гідроциліндром виван 3 роциліндром, в середині револьверної головки по кругу розміщені камери, в які позиційно входять плунжери гідроциліндрів попереднього пресування, пресування та вивантаження, обертова матриця співосно з'єднана зі шнековим транспортером, а також з'єднана з плунжером гідроциліндра попереднього пресування, з однією камерою обертової револьверної головки та з плунжером другого додаткового гідроциліндра. Співосне розташування шнекового транспортера і обертової матриці механізму завантаження забезпечує швидке, щільне і безперебійне завантаження механізму пресування сировиною, що дозволяє одержати готову продукцію високої питомої теплоти згорання. Запропонований механізм пресування револьверного типу завдяки наявності обертової револьверної головки з камерами, забезпечує одночасне (паралельне) виконання операцій попереднього пресування, пресування і вивантаження брикету. Револьверна головка може мати різну кількість камер, різної конфігурації, а також може мати декілька обертових матриць завантаження, що дозволяє виготовляти брикети різного об'єму, різної конфігурації, а головне - забезпечити високу продуктивність та якість виготовлених брикетів. Наявність гідростанції дозволяє додатково регулювати номінальні тиски оливи в гідроциліндрах, встановлювати стабільними температуру і в'язкість оливи та керувати обертанням матриці і револьверної головки. Гідравлічна схема забезпечує обертання матриці завантаження і револьверної головки, що дає можливість не використовувати складні схеми електроприводу. Контролер пульта управління додатково забезпечує сервісну і стабільну роботу машини та дає можливість оператору обслуговувати декілька машин. Вмонтований змішувач в бункер завантаження ліквідовує зависання сировини в бункері і забезпечує рівномірне перемішування компонентів з різної сировини. На Фіг.1 зображено брикетувальну машину, вигляд збоку; на Фіг.2 - це ж, вигляд зверху; на Фіг.3 - розріз по А-А на Фіг.1; на Фіг.4 - розріз по ББ на Фіг.1. Брикетувальна машина револьверного типу містить раму 1, на якій змонтовані гідростанція 2, бункер 3 для завантаження сировини з розміще 88089 4 ним в середині змішувачем 4, механізм завантаження 5 та механізм пресування 6 з гідроциліндрами попереднього пресування 7, пресування 8 та вивантаження 9. Механізм завантаження 5 прикріплений до дна бункера 3 та містить шнековий транспортер 10 і двопозиційну обертову матрицю 11 з двома камерами 12. Механізм завантаження 5 з'єднаний з механізмом пресування 6, який складається з револьверної головки 13 з камерами 14, розміщеними по кругу револьверної головки 13, і в які позиційно входять плунжери гідроциліндра попереднього пресування 7, гідро циліндра пресування 8 та гідро циліндра вивантаження 9. Двопозиційна обертова матриця механічно з'єднана з плунжером додаткового гідроциліндра 15, а револьверна головка - з плунжером другого додаткового гідроциліндра 16. Машина містить також пульт управління 17 з контролером управління технологічними процесами. Машина брикетувальна револьверна працює таким чином. В бункер 3 засипають сировину, в якому вона перемішується змішувачем 4, та подається в магазин шнекового транспортера 10 механізму завантаження 5. Механізм завантаження 5 шнековим транспортером 10 подає порцію сировини в одну із камер 12 обертової матриці 11. Заповнена камера 12 обертової матриці 11 повертається плунжером гідроциліндра 15 і з'єднується з плунжером гідроциліндра попереднього пресування 7 і однією з камер 14 (позиція попереднього пресування) револьверної головки 13. Плунжер гідро циліндра попереднього пресування 7 попередньо підпресовує сировину в одну із камер 14 (позиція попереднього пресування) револьверної головки 13. Після попереднього пресування револьверна головка 13 повертається плунжером гідроциліндра 16 і з'єднує заповнену підпресованою сировиною камеру 14 (позиція пресування) револьверної головки 13 з плунжером гідроциліндра пресування 8, який спресовує сировину в брикет. Після пресування револьверна головка 13 повертається плунжером гідроциліндра 16 знову і з'єднує заповнену брикетом камеру 14 (позиція вивантаження) револьверної головки 13 з плунжером гідроциліндра вивантаження 9, який виштовхує готовий брикет. Всі операції в механізмі завантаження 5 і механізмі пресування 6 виконуються одночасно і повторюються циклічно. 5 88089 6 7 Комп’ютерна верстка Л. Купенко 88089 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
