Пневмодроссель з поворотним клапаном

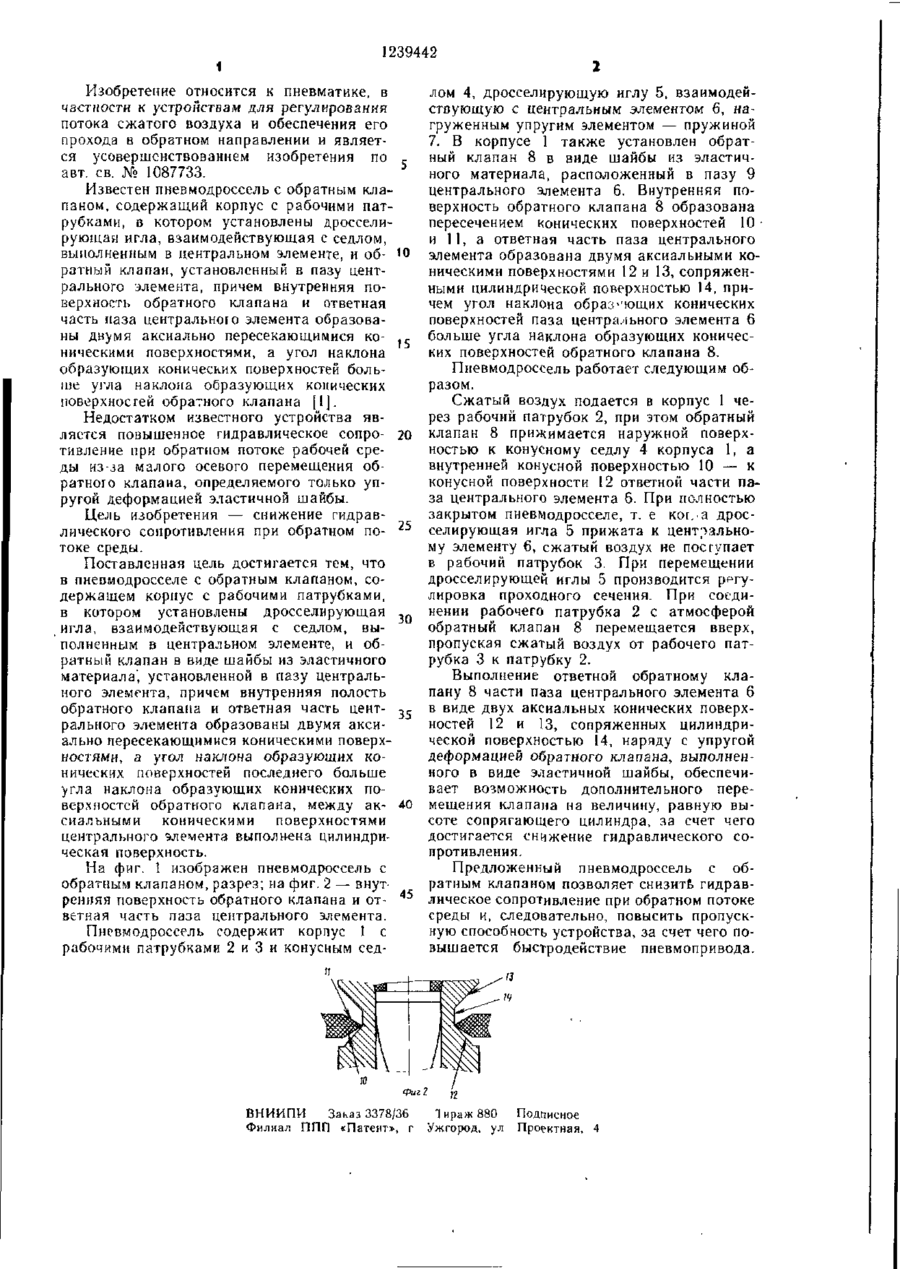

ПНЕВМОДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ по авт ев № 1087733, отличающийся тем, что, с целью снижения гидравлического сопротивления клапана при обратном потоке среды, между аксиальными коническими поверхностями центрального элемента выполнена цилиндрическая поверхность (22) 11 10 82 (46) 23 06 86 Бюл № 23 (71) Симферопольское научно-производственное объединение «Пневматика» (72) Т П Золотуская, Ю Л Золотуский и Ю К Хмельницкий (53) 621 646(088 8) (56) 1. Авторское свидетельство СССР № 1087733, кл F 16 К 47/04, 0805 81 (Л со со to > Фиг РГК? - ¥ 1 1239442 Изобретение относится к пневматике, в частности к устройствам для регулирования потока сжатого воздуха и обеспечения его прохода в обратном направлении и является усовершенствованием изобретения по авт. св. № 1087733. Известен пневмодроссель с обратным клапаном, содержащий корпус с рабочими патрубками, в котором установлены дросселирующая игла, взаимодействующая с седлом, выполненным в центральном элементе, и об- 10 ратный клапан, установленный в пазу центрального элемента, причем внутренняя поверхность обратного клапана и ответная часть паза центральною элемента образованы двумя аксиально пересекающимися коническими поверхностями, а угол наклона 15 образующих конических поверхностей больше угла наклона образующих конических поверхностей обратного клапана [1]. Недостатком известного устройства является повышенное гидравлическое сопротивление при обратном потоке рабочей среды из-за малого осевого перемещения обратного клапана, определяемого только упругой деформацией эластичной шайбы. Цель изобретения — снижение гидравлического сопротивления при обратном потоке среды. Поставленная цель достигается тем, что в пневмодросселе с обратным клапаном, содержащем корпус с рабочими патрубками, в котором установлены дросселирующая игла, взаимодействующая с седлом, выполненным в центральном элементе, и обратный клапан в виде шайбы из эластичного материала, установленной в пазу центрального элемента, причем внутренняя полость обратного клапана и ответная часть центрального элемента образованы двумя аксиально пересекающимися коническими поверхностями, а угол наклона образующих конических поверхностей последнего больше ;угла наклона образующих конических поверхностей обратного клапана, между аксиальными коническими поверхностями центрального элемента выполнена цилиндрическая поверхность. На фиг. 1 изображен пневмодроссель с обратным клапаном, разрез; на фиг. 2 — внутренняя поверхность обратного клапана и ответная часть паза центрального элемента. Пневмодроссель содержит корпус 1 с рабочими патрубками 2 и 3 и конусным сед 20 25 30 лом 4, дросселирующую иглу 5, взаимодействующую с центральным элементом 6, нагруженным упругим элементом — пружиной 7. В корпусе 1 также установлен обратный клапан 8 в виде шайбы из эластичного материала, расположенный в пазу 9 центрального элемента 6. Внутренняя поверхность обратного клапана 8 образована пересечением конических поверхностей 10 и 11, а ответная часть паза центрального элемента образована двумя аксиальными коническими поверхностями 12 и 13, сопряженными цилиндрической поверхностью 14, причем угол наклона образующих конических поверхностей паза центрального элемента 6 больше угла наклона образующих конических поверхностей обратного клапана 8. Пневмодроссель работает следующим образом. Сжатый воздух подается в корпус 1 через рабочий патрубок 2, при этом обратный клапан 8 прижимается наружной поверхностью к конусному седлу 4 корпуса 1, а внутренней конусной поверхностью 10 — к конусной поверхности 12 ответной части паза центрального элемента 6. При полностью закрытом пневмодросселе, т. е ког.а дросселирующая игла 5 прижата к центральному элементу 6, сжатый воздух не поступает в рабочий патрубок 3. При перемещении дросселирующей иглы 5 производится рргулировка проходного сечения. При соединении рабочего патрубка 2 с атмосферой обратный клапан 8 перемещается вверх, пропуская сжатый воздух от рабочего патрубка 3 к патрубку 2. Выполнение ответной обратному клапану 8 части паза центрального элемента 6 в виде двух аксиальных конических поверх35 ностей 12 и 13, сопряженных цилиндрической поверхностью 14, наряду с упругой деформацией обратного клапана, выполненного в виде эластичной шайбы, обеспечивает возможность дополнительного перемещения клапана на величину, равную высоте сопрягающего цилиндра, за счет чего достигается снижение гидравлического сопротивления. Предложенный пневмодроссель с обратным клапаном позволяет снизить гидрав45 лическое сопротивление при обратном потоке среды и, следовательно, повысить пропускную способность устройства, за счет чего повышается быстродействие пневмопривода. Фиг 2 ВНИИПИ Заказ 3378/36 Филиал ППП «Патент», г Тираж 880 Подписное Ужгород, ул Проектная, 4
