Пневмодроссель з поворотним клапаном
Номер патенту: 4825
Опубліковано: 28.12.1994
Автори: Хмельницький Юрій Кузьмич, Золотуський Юрій Леонідович, Золотуська Тетяна Павловна
Формула / Реферат
Пневмодроссель с обратным клапаном, содержащий корпус с рабочими патрубками, в котором установлены дросселирующая игла, взаимодействующая с седлом, выполненным в центральном аде-менте, и обратный клапан в виде шайбы из эластичного материала, установленный в пазу центрального элемента, отличающийся тем, что, с целью снижения гидравлического сопротивления обратного клапана при обратном потоке среды, внутренняя поверхность обратного клапана и ответная часть паза центрального элемента образованы двумя аксиально пересекающимися коническими поверхностями, причем угол наклона образующих конических поверхностей последнего больше угла наклона образующих конических поверхностей обратного клапана.
Текст

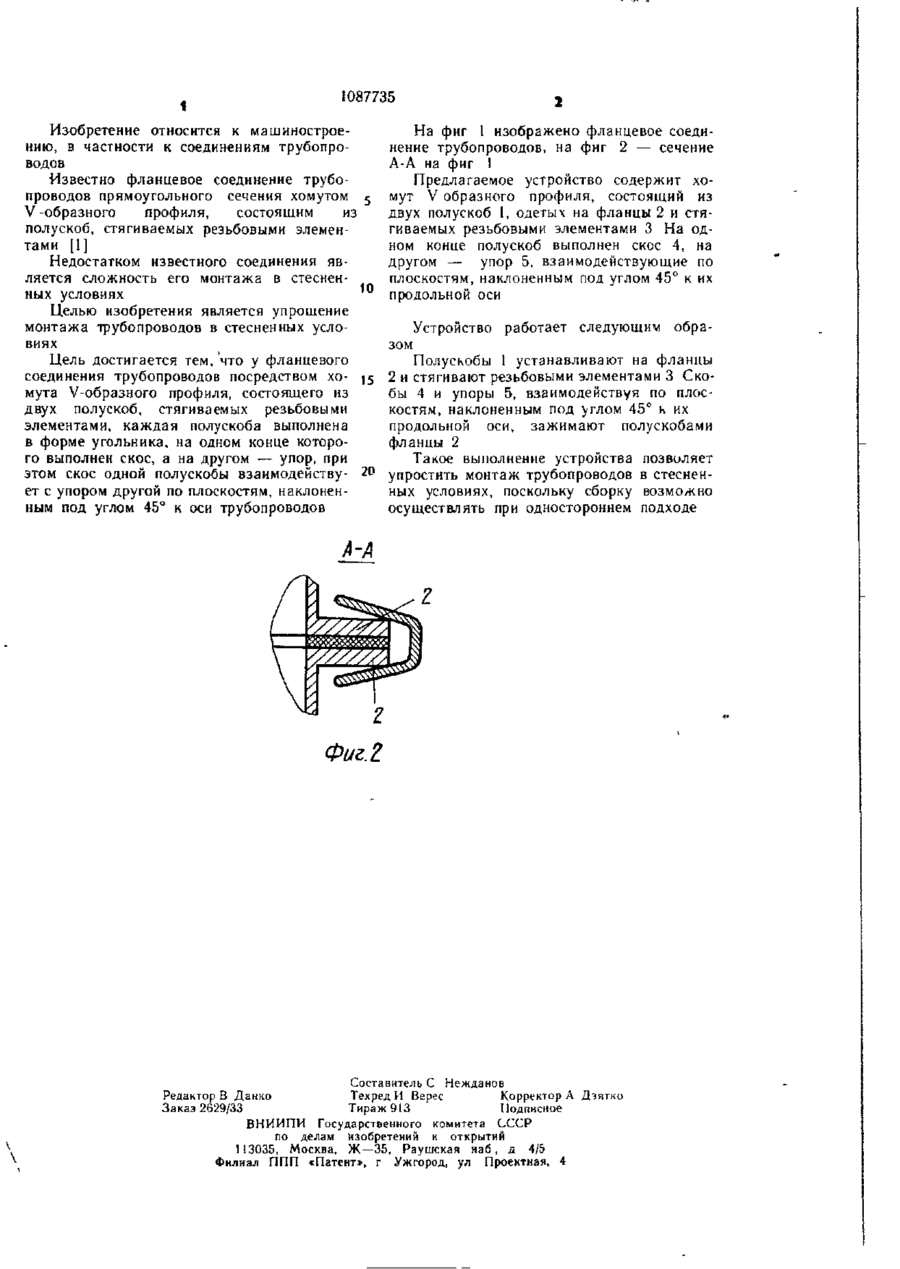

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ посредством хомута V- образного профиля, состоящего из гівух полускоб, стя! ива ем ых резьбовыми элементами, отличающееся тем, что, с целью упрощения монтажа трубопроводов в (.-теснен ных условиях, каждая полускоба выполнена в форме угольника, па одном конце которого выполнен скос, а на другом - умор, при этом скос одной полускобы взаимодействует с упором другом по плоскостям, нак.юненяым под уг.юм 45° к их продольной оси і 00 KJ со 1087735 Изобретение относится к машиностроению, в частности к соединениям трубопроводов Известно фланцевое соединение трубопроводов прямоугольного сечения хомутом V-образного профиля, состоящим из полускоб, стягиваемых резьбовыми элементами [1] Недостатком известного соединения является сложность его монтажа в стеснен10 ных условиях Целью изобретения является упрощение монтажа трубопроводов в стесненных условиях Цель достигается тем, что у фланцевого соединения трубопроводов посредством хо- 15 мута V-образного профиля, состоящего из двух полускоб, стягиваемых резьбовыми элементами, каждая полускоба выполнена в форме угольника, на одном конце которого выполнен скос, а на другом — упор, при этом скос одной полускобы взаимодейству- 20 ет с упором другой по плоскостям, наклоненным под углом 45° к оси трубопроводов На фиг 1 изображено фланцевое соединение трубопроводов, на фиг 2 — сечение А-А на фиг 1 Предлагаемое устройство содержит хомут V образного профиля, состоящий из двух полускоб 1, одетых на фланцы 2 и стягиваемых резьбовыми элементами 3 На одном конце полускоб выполнен скос 4, на другом — упор 5, взаимодействующие по плоскостям, наклоненным под углом 45° к их продольной оси зом Устройство работает следующим обра Полускобы 1 устанавливают на фланцы 2 и стягивают резьбовыми элементами 3 Скобы 4 и упоры 5, взаимодействуя по плоскостям, наклоненным под >глом 45° к их продольной оси, зажимают полускобами фланцы 2 Такое выполнение устройства позволяет упростить монтаж трубопроводов в стесненных условиях, поскольку сборку возможно осуществлять при одностороннем подходе Фиг! Составитель С Нежданов Редактор В Данко Техред И Верес Корректор А Д^ятко Заказ 2629/33 Тираж 913 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 і3035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic throttle with rotary valve
Автори англійськоюZolotuska Tetiana Pavlivna, Zolotyskyi Yurii Leonidovych, Khmelnytskyi Yurii Kuzmovych
Назва патенту російськоюПневмодроссель с поворотным клапаном
Автори російськоюЗолотусская Татьяна Павловна, Золотусский Юрий Леонидович, Хмельницкий Юрий Кузьмич
МПК / Мітки
МПК: F16K 47/00
Мітки: пневмодроссель, клапаном, поворотним
Код посилання
<a href="https://ua.patents.su/4-4825-pnevmodrossel-z-povorotnim-klapanom.html" target="_blank" rel="follow" title="База патентів України">Пневмодроссель з поворотним клапаном</a>
