Пристрій для вимірювання оптичної густини відпрацьованих газів двигунів внутрішнього згоряння

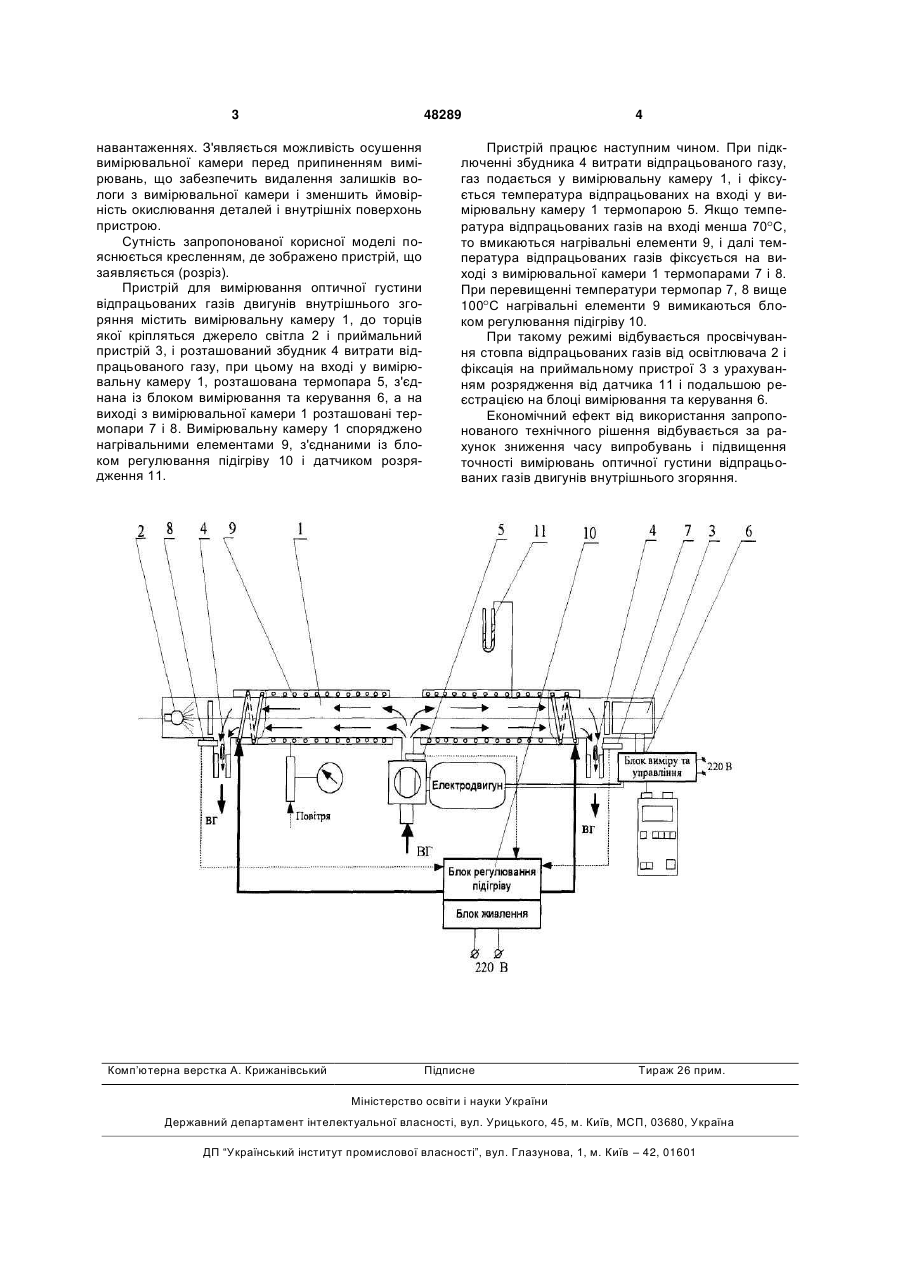

Пристрій для вимірювання оптичної густини відпрацьованих газів двигунів внутрішнього згоряння, що містить на вході у вимірювальну камеру термопару, джерело світла та приймальний пристрій, з'єднані із блоком вимірювання та керування, а також збудник витрати відпрацьованих газів, який відрізняється тим, що вимірювальну камеру споряджено датчиком розрядження і нагрівальними елементами, при цьому на виходах з вимірювальної камери розташовані термопари, зв'язані із блоком регулювання підігрівання. (19) (21) u200910030 (22) 02.10.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ДЯДІН ОЛЕКСАНДР ПАВЛОВИЧ, БОДРОВ ЮРІЙ КИРИЛОВИЧ, ЄНА ГРИГОРІЙ ІВАНОВИЧ, ВАСИЛЬЄВ ІГОР ПАВЛОВИЧ, ВАСИЛЬЄВ ВАДИМ ІГОРЕВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 48289 навантаженнях. З'являється можливість осушення вимірювальної камери перед припиненням вимірювань, що забезпечить видалення залишків вологи з вимірювальної камери і зменшить ймовірність окислювання деталей і внутрішніх поверхонь пристрою. Сутність запропонованої корисної моделі пояснюється кресленням, де зображено пристрій, що заявляється (розріз). Пристрій для вимірювання оптичної густини відпрацьованих газів двигунів внутрішнього згоряння містить вимірювальну камеру 1, до торців якої кріпляться джерело світла 2 і приймальний пристрій 3, і розташований збудник 4 витрати відпрацьованого газу, при цьому на вході у вимірювальну камеру 1, розташована термопара 5, з'єднана із блоком вимірювання та керування 6, а на виході з вимірювальної камери 1 розташовані термопари 7 і 8. Вимірювальну камеру 1 споряджено нагрівальними елементами 9, з'єднаними із блоком регулювання підігріву 10 і датчиком розрядження 11. Комп’ютерна верстка А. Крижанівський 4 Пристрій працює наступним чином. При підключенні збудника 4 витрати відпрацьованого газу, газ подається у вимірювальну камеру 1, і фіксується температура відпрацьованих на вході у вимірювальну камеру 1 термопарою 5. Якщо температура відпрацьованих газів на вході менша 70 С, то вмикаються нагрівальні елементи 9, і далі температура відпрацьованих газів фіксується на виході з вимірювальної камери 1 термопарами 7 і 8. При перевищенні температури термопар 7, 8 вище 100 С нагрівальні елементи 9 вимикаються блоком регулювання підігріву 10. При такому режимі відбувається просвічування стовпа відпрацьованих газів від освітлювача 2 і фіксація на приймальному пристрої 3 з урахуванням розрядження від датчика 11 і подальшою реєстрацією на блоці вимірювання та керування 6. Економічний ефект від використання запропонованого технічного рішення відбувається за рахунок зниження часу випробувань і підвищення точності вимірювань оптичної густини відпрацьованих газів двигунів внутрішнього згоряння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
