Пристрій нейтралізації шкідливих викидів відпрацьованих і картерних газів двигунів внутрішнього згоряння

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 28987

Опубліковано: 25.12.2007

Автори: Божок Аркадій Михайлович, Бурка Леся Миколаївна

Завантажити PDF файл.

Формула / Реферат

Пристрій нейтралізації шкідливих викидів відпрацьованих і картерних газів двигунів внутрішнього згоряння, що містить джерело стисненого повітря, димовий тракт з каталізатором, пневмолінію сполучення каталізатора з джерелом стисненого повітря і картер, який відрізняється тим, що між джерелом стисненого повітря і каталізатором додатково установлюється повітрозабірник у вигляді розтруба, спеціально спрофільований дифузор, напрямна насадка і змішувач, який додатковою пневмолінією зв'язаний з картером.

Текст

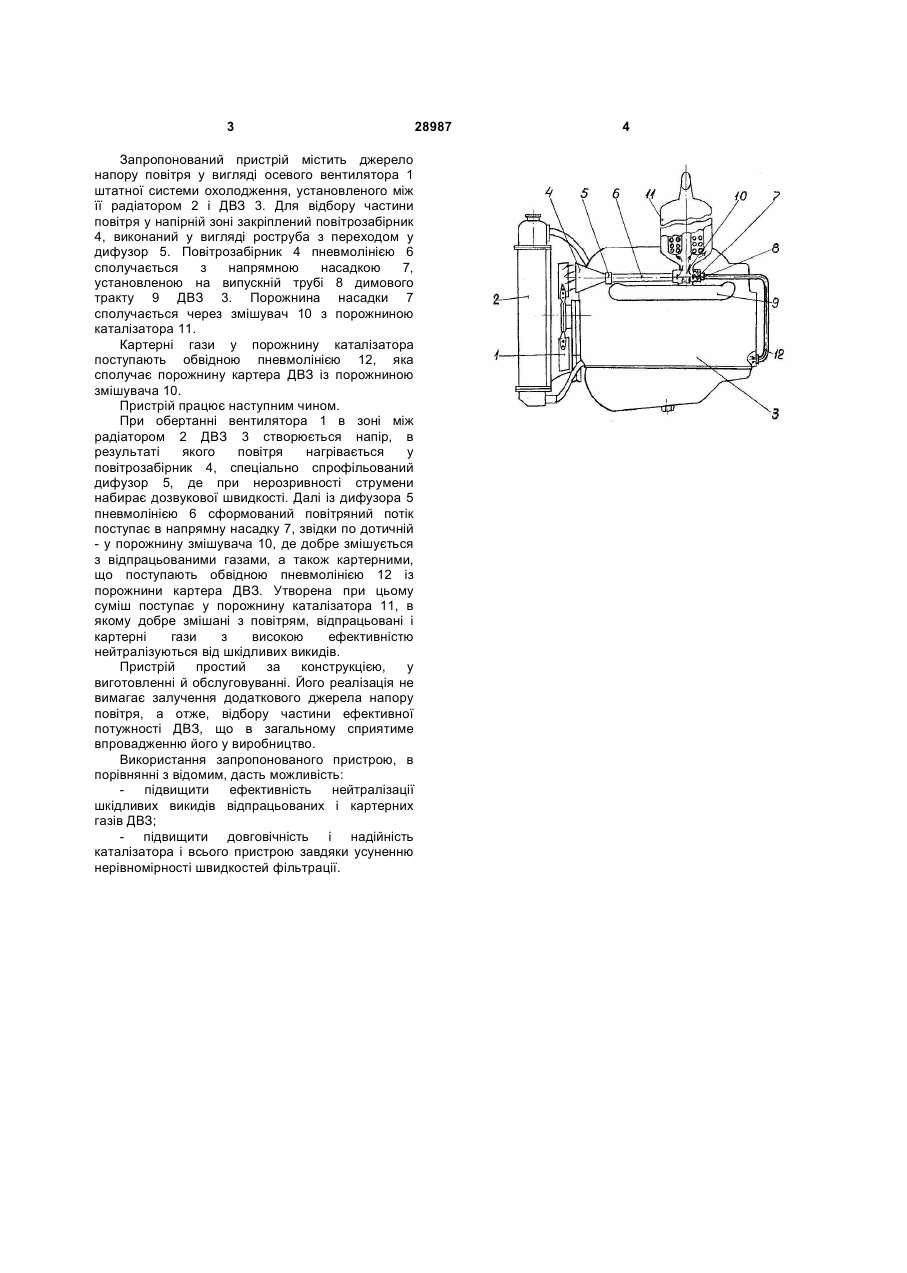

Пристрій нейтралізації шкідливих викидів відпрацьованих і картерних газів двигунів 3 Запропонований пристрій містить джерело напору повітря у вигляді осевого вентилятора 1 штатної системи охолодження, установленого між її радіатором 2 і ДВЗ 3. Для відбору частини повітря у напірній зоні закріплений повітрозабірник 4, виконаний у вигляді роструба з переходом у дифузор 5. Повітрозабірник 4 пневмолінією 6 сполучається з напрямною насадкою 7, установленою на випускній трубі 8 димового тракту 9 ДВЗ 3. Порожнина насадки 7 сполучається через змішувач 10 з порожниною каталізатора 11. Картерні гази у порожнину каталізатора поступають обвідною пневмолінією 12, яка сполучає порожнину картера ДВЗ із порожниною змішувача 10. Пристрій працює наступним чином. При обертанні вентилятора 1 в зоні між радіатором 2 ДВЗ 3 створюється напір, в результаті якого повітря нагрівається у повітрозабірник 4, спеціально спрофільований дифузор 5, де при нерозривності струмени набирає дозвукової швидкості. Далі із дифузора 5 пневмолінією 6 сформований повітряний потік поступає в напрямну насадку 7, звідки по дотичній - у порожнину змішувача 10, де добре змішується з відпрацьованими газами, а також картерними, що поступають обвідною пневмолінією 12 із порожнини картера ДВЗ. Утворена при цьому суміш поступає у порожнину каталізатора 11, в якому добре змішані з повітрям, відпрацьовані і картерні гази з високою ефективністю нейтралізуються від шкідливих викидів. Пристрій простий за конструкцією, у виготовленні й обслуговуванні. Його реалізація не вимагає залучення додаткового джерела напору повітря, а отже, відбору частини ефективної потужності ДВЗ, що в загальному сприятиме впровадженню його у виробництво. Використання запропонованого пристрою, в порівнянні з відомим, дасть можливість: підвищити ефективність нейтралізації шкідливих викидів відпрацьованих і картерних газів ДВЗ; - підвищити довговічність і надійність каталізатора і всього пристрою завдяки усуненню нерівномірності швидкостей фільтрації. 28987 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for neutralization of harmful exhaust and crankcase emission of combustion engines

Автори англійською

Bozhok Arkadii Mykhailovych, Burka Lesia Mykolaivna

Назва патенту російською

Устройство нейтрализации вредных выбросов отработавших и картерных газов двигателей внутреннего сгорания

Автори російською

Божок Аркадий Михайлович, Бурка Леся Николаевна

МПК / Мітки

МПК: F01N 3/00

Мітки: двигунів, газів, внутрішнього, викидів, шкідливих, нейтралізації, пристрій, згоряння, картерних, відпрацьованих
