Формула / Реферат

Портативний пристрій для реоенцефалографічних досліджень, що містить високочастотний вхідний трансформатор, резонансний підсилювач, мостовий перетворювач та мультивібратор, який відрізняється тим, що мостовий перетворювач замінюється каскадом трансформаторів з біопідсилювачами та математичним блоком, що дає можливість отримувати локальну чисту інформацію з біооб'єкта, яка відображається за допомогою математичного блока на власному дисплеї, або на дисплеї комп'ютера.

Текст

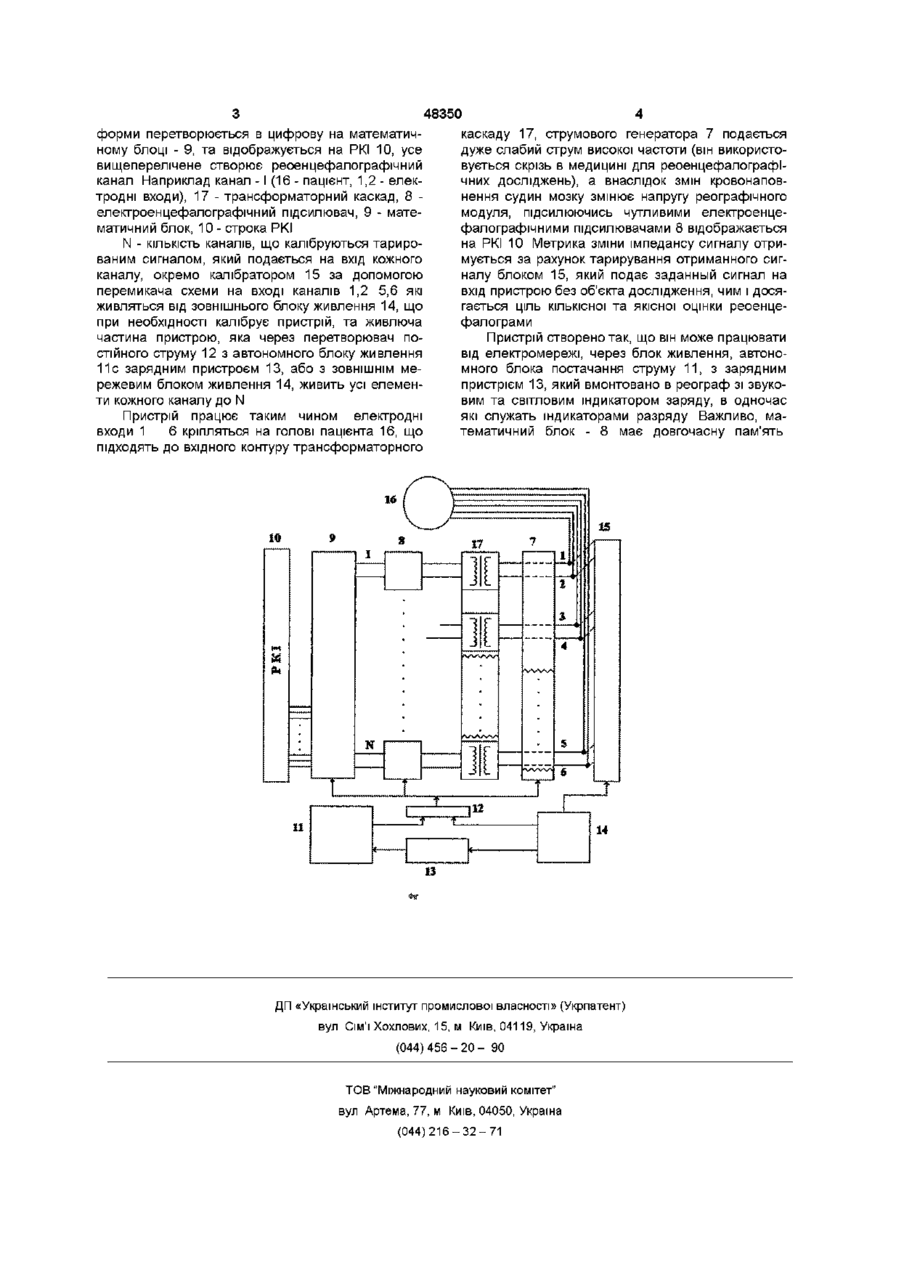

Портативний пристрій для реоенцефалографічних досліджень, що містить високочастот Винахід належить до медицини, зокрема до реографи, а точніше до реоенцеалографи Відомий пристрій для реографічних (РЕГ) дослідженнь /X X Ярулін, Клінічна реоенцефалографія [вид 2] Москва, "Медицина" 1983р стр 3944/ складається з високочастотного вхідного трансформатора, резонансного підсилювача і мостового перетворювача та мультивібратора, який працює на основі мостової схеми, що дозволяє реєструвати імпеданс досліджуваної частини тіла Недоліками цього пристрою є наявність мостових блоків схеми, які потребують складного налагодження на робочий режим та елементів ручного настроювання, подвійних входів, що не дозволяє стійко, тривалий час працювати пристрою Все це потребує надлишок елементів з яких створено пристрій, що приводить до збільшення габаритів та ваги, зокрема при цьому пристрій не працює самостійно, а лише з іншими сумісними пристроями (кардіографом, енцефалографом), тому цей пристрій є приставкою В основі винаходу поставлено задачу удосконалення пристрою для РЕГ-дослідженнь шляхом видалення мостових та інших елементів та внесенням в пристрій трансформаторного каскаду, вмонтованого до каналів пристрою обладнаних чутливими мікробюпідсилювачами, що забезпечить автономність пристрою, а в цілому малогабаритність, СТІЙКІСТЬ і невимогливість в роботі з ним Досягнення задачі винаходу забеспечується введенням до РЕГ-пристрою каскаду з декількох послідовно з'єднаних трансформаторів, які ство ний вхідний трансформатор, резонансний підсилювач, мостовий перетворювач та мультивібратор, який відрізняється тим, що мостовий перетворювач замінюється каскадом трансформаторів з бюпідсилювачами та математичним блоком, що дає можливість отримувати локальну чисту інформацію з біооб'єкта, яка відображається за допомогою математичного блока на власному дисплеї, або на дисплеї комп'ютера рюють замкнений контур В першому трансформаторі первинна обмотки СПІВВІДНОСИТЬСЯ З певним взаємовідношенням перехідних коефіцієнтів усіх інших, що забезпечує виділення сигналу, а також збереження точної імпедансної характеристики досліджуванного об'єкту, завдяки включення його в схему реографічних каналів і чутливих мікробюпід силювачів Цим досягається дуже значна компактність пристрою, надійністі функціювання, автономність, зручність і його довгочасність при користуванні Пристрій може працювати від електромережі, від власного блоку живлення, що забезпечує йому цілковиту мобільність незалежно від умов користування, що покращує работу фахівця, та робить його доступним для пацієнта Математичний блок реоенцефалографа дозволяє виводити сигнал реограми на екран будь якого персонального комп'ютера, або зберігати його в власній довгочасній пам'яті, а також відображувати на рідиннокристаличному індикаторі блок відображення (РКІ) На кресленні подана блок-схема пристрою для РЕГ-досліджень 1 6 - електродні входи, які кріпляться під час досліджень на пацієнті 16, утворюють разом з трансформаторним каскадом - 17, та струмовим високочастотним генератором - 7 - ланцюг первинної вхідної обмотки, яка на вході трансформаторного каскаду - 17 створює напругу сигналу реоенцефалограми, що потрапляє на електроенцефалографічний підсилювач - 8, де з аналогової О ю СО 00 48350 форми перетворюється в цифрову на математичному блоці - 9, та відображується на РКІ 10, усе вищеперелічене створює реоенцефалографічний канал Наприклад канал -1 (16 - пацієнт, 1,2 - електродні входи), 17 - трансформаторний каскад, 8 електроенцефалографічний підсилювач, 9 - математичний блок, 10 - строка РКІ N - КІЛЬКІСТЬ каналів, що калібруються тарированим сигналом, який подається на вхід кожного каналу, окремо калібратором 15 за допомогою перемикача схеми на вході каналів 1,2 5,6 які живляться від зовнішнього блоку живлення 14, що при необхідності калібрує пристрій, та живлюча частина пристрою, яка через перетворювач постійного струму 12 з автономного блоку живлення 11с зарядним пристроєм 13, або з ЗОВНІШНІМ ме режевим блоком живлення 14, живить усі елементи кожного каналу до N Пристрій працює таким чином електродні входи 1 6 кріпляться на голові пацієнта 16, що підходять до вхідного контуру трансформаторного каскаду 17, струмового генератора 7 подається дуже слабий струм високої частоти (він використовується скрізь в медицині для реоенцефалографічних досліджень), а внаслідок змін кровонаповнення судин мозку змінює напругу реографічного модуля, підсилюючись чутливими електроенцефалографічними підсилювачами 8 відображається на РКІ 10 Метрика зміни імпедансу сигналу отримується за рахунок тарирування отриманного сигналу блоком 15, який подає заданный сигнал на вхід пристрою без об'єкта дослідження, чим і досягається ціль кількісної та якісної оцінки реоенцефалограми Пристрій створено так, що він може працювати від електромережі, через блок живлення, автономного блока постачання струму 11, з зарядним пристрієм 13, який вмонтовано в реограф зі звуковим та світловим індикатором заряду, в одночас які служать індикаторами разряду Важливо, математичний блок - 8 має довгочасну пам'ять І$ 17 VvVW1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Portable device for rheoencephalographic examinations shk-03-001

Автори англійською

Shatillo Valerii Viktorovych, Klymenko Andrii Mykhailovych, Shatillo Andrii Valeriiovych, Klymenko Oleh Mykhailovych, Shatillo Artem Valeriiovych

Назва патенту російською

Портативное устройство для реоэнцефалографических исследований шк-03-001

Автори російською

Шатилло Валерий Викторович, Клименко Андрей Михайлович, Шатилло Андрей Валериевич, Клименко Олег Михайлович, Шатилло Артем Валерьевич

МПК / Мітки

МПК: A61B 5/0476

Мітки: досліджень, портативний, реоенцефалографічних, пристрій, шк-03-001
