Уловлювач стрічки похилого конвеєра

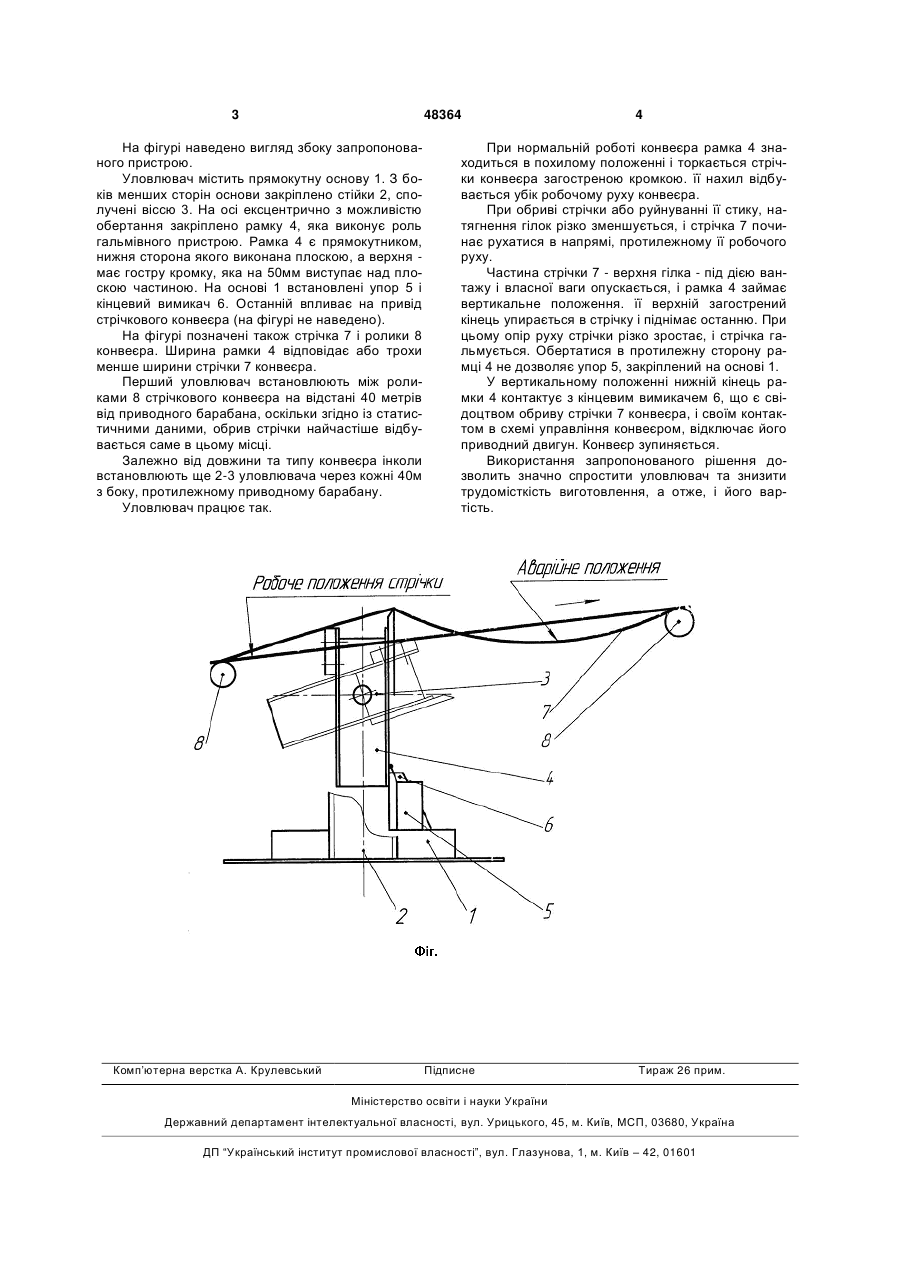

Уловлювач стрічки похилого конвеєра, що містить основу, на якій встановлені стійки, сполучені віссю, який відрізняється тим, що його обладнано рамкою, закріпленою з ексцентриситетом на осі з можливістю обертання, причому нижню сторону рамки виконано плоскою, а верхня має гостру кромку, при цьому у вертикальному положенні рамка контактує зі встановленим на основі кінцевим вимикачем, розмикаючий контакт якого введено в коло керування приводом конвеєра. (19) (21) u200910855 (22) 27.10.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) БУТИЛЬСЬКИЙ ЄВГЕН ПЕТРОВИЧ, НЕЙМАН ЗЕНОН МОЙСЕЕВИЧ, НІЗІЙ ОЛЕКСАНДР ФЕДОРОВИЧ, БЕРЕЖИНСЬКИЙ ВОЛОДИМИР ІЗРАІЛЕВИЧ (73) БУТИЛЬСЬКИЙ ЄВГЕН ПЕТРОВИЧ, НЕЙМАН ЗЕНОН МОЙСЕЕВИЧ, НІЗІЙ ОЛЕКСАНДР ФЕДОРОВИЧ, БЕРЕЖИНСЬКИЙ ВОЛОДИМИР ІЗРАІЛЕВИЧ 3 48364 На фігурі наведено вигляд збоку запропонованого пристрою. Уловлювач містить прямокутну основу 1. З боків менших сторін основи закріплено стійки 2, сполучені віссю 3. На осі ексцентрично з можливістю обертання закріплено рамку 4, яка виконує роль гальмівного пристрою. Рамка 4 є прямокутником, нижня сторона якого виконана плоскою, а верхня має гостру кромку, яка на 50мм виступає над плоскою частиною. На основі 1 встановлені упор 5 і кінцевий вимикач 6. Останній впливає на привід стрічкового конвеєра (на фігурі не наведено). На фігурі позначені також стрічка 7 і ролики 8 конвеєра. Ширина рамки 4 відповідає або трохи менше ширини стрічки 7 конвеєра. Перший уловлювач встановлюють між роликами 8 стрічкового конвеєра на відстані 40 метрів від приводного барабана, оскільки згідно із статистичними даними, обрив стрічки найчастіше відбувається саме в цьому місці. Залежно від довжини та типу конвеєра інколи встановлюють ще 2-3 уловлювача через кожні 40м з боку, протилежному приводному барабану. Уловлювач працює так. Комп’ютерна верстка А. Крулевський 4 При нормальній роботі конвеєра рамка 4 знаходиться в похилому положенні і торкається стрічки конвеєра загостреною кромкою. її нахил відбувається убік робочому руху конвеєра. При обриві стрічки або руйнуванні її стику, натягнення гілок різко зменшується, і стрічка 7 починає рухатися в напрямі, протилежному її робочого руху. Частина стрічки 7 - верхня гілка - під дією вантажу і власної ваги опускається, і рамка 4 займає вертикальне положення. її верхній загострений кінець упирається в стрічку і піднімає останню. При цьому опір руху стрічки різко зростає, і стрічка гальмується. Обертатися в протилежну сторону рамці 4 не дозволяє упор 5, закріплений на основі 1. У вертикальному положенні нижній кінець рамки 4 контактує з кінцевим вимикачем 6, що є свідоцтвом обриву стрічки 7 конвеєра, і своїм контактом в схемі управління конвеєром, відключає його приводний двигун. Конвеєр зупиняється. Використання запропонованого рішення дозволить значно спростити уловлювач та знизити трудомісткість виготовлення, а отже, і його вартість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
