Агрегат тяговий для тепловозів
Номер патенту: 48371
Опубліковано: 10.03.2010
Автори: Перегудова Лідія Кирилівна, Іванов Віктор Олексійович, Євзікова Емануелла Гіршевна, Лейбович Анатолій Романович
Формула / Реферат
Агрегат тяговий для тепловозів, що містить в одному спільному корпусі дві синхронні електричні машини (тяговий і допоміжний генератори змінного струму), які складаються кожна із статора з обмоткою, явнополюсного ротора з обмоткою збудження на полюсах і чотирма контактними кільцями, по два на кожен генератор, з системами підведення постійного струму збудження до кожного з роторів двох генераторів, нерухомо прикріпленими до підшипникового щита агрегату, який відрізняється тим, що має три контактних кільця, з яких до одного спільного для двох генераторів, наприклад до середнього, а можливо до будь-якого з трьох підводиться "-" негативний струм, а до двох других (наприклад крайніх) контактних кілець підводиться "+" позитивний струм.
Текст

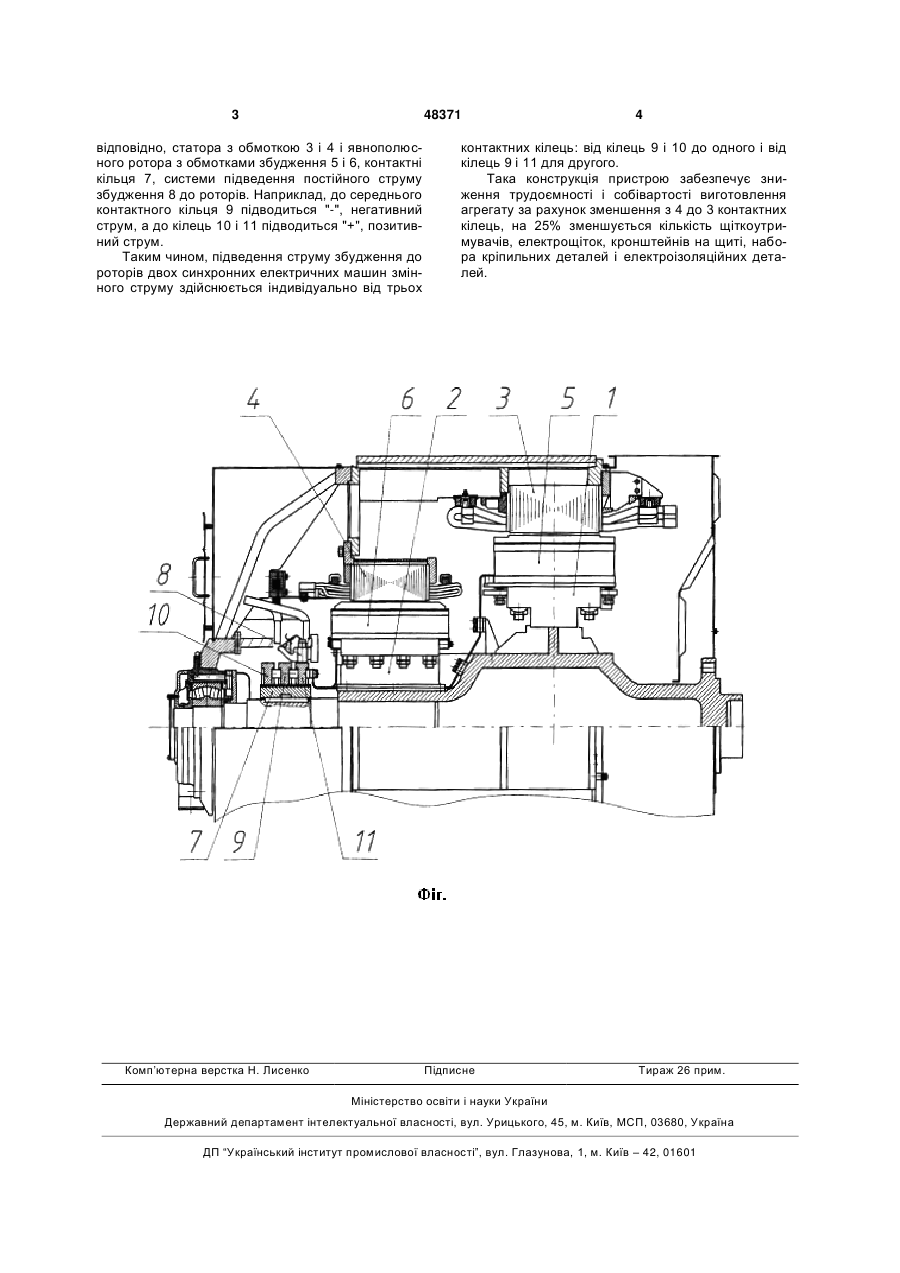

Агрегат тяговий для тепловозів, що містить в одному спільному корпусі дві синхронні електричні машини (тяговий і допоміжний генератори змінного струму), які складаються кожна із статора з об 3 48371 відповідно, статора з обмоткою 3 і 4 і явнополюсного ротора з обмотками збудження 5 і 6, контактні кільця 7, системи підведення постійного струму збудження 8 до роторів. Наприклад, до середнього контактного кільця 9 підводиться "-", негативний струм, а до кілець 10 і 11 підводиться "+", позитивний струм. Таким чином, підведення струму збудження до роторів двох синхронних електричних машин змінного струму здійснюється індивідуально від трьох Комп’ютерна верстка Н. Лиcенко 4 контактних кілець: від кілець 9 і 10 до одного і від кілець 9 і 11 для другого. Така конструкція пристрою забезпечує зниження трудоємності і собівартості виготовлення агрегату за рахунок зменшення з 4 до 3 контактних кілець, на 25% зменшується кількість щіткоутримувачів, електрощіток, кронштейнів на щиті, набора кріпильних деталей і електроізоляційних деталей. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTraction aggregate for locomotives
Автори англійськоюIvanov Viktor Oleksiiovych, Leibovych Anatolii Romanovych, Yevzikova Emanuella Hirshevna, Perehudova Lidiia Kyrylivna
Назва патенту російськоюАгрегат для тепловозов
Автори російськоюИванов Виктор Алексеевич, Лейбович Анатолий Романович, Евзикова Эммануэлла Гиршевна, Перегудова Лидия Кириловна
МПК / Мітки
МПК: H02K 57/00
Мітки: агрегат, тяговий, тепловозів
