Пристрій для магнітного розділення сипучих матеріалів

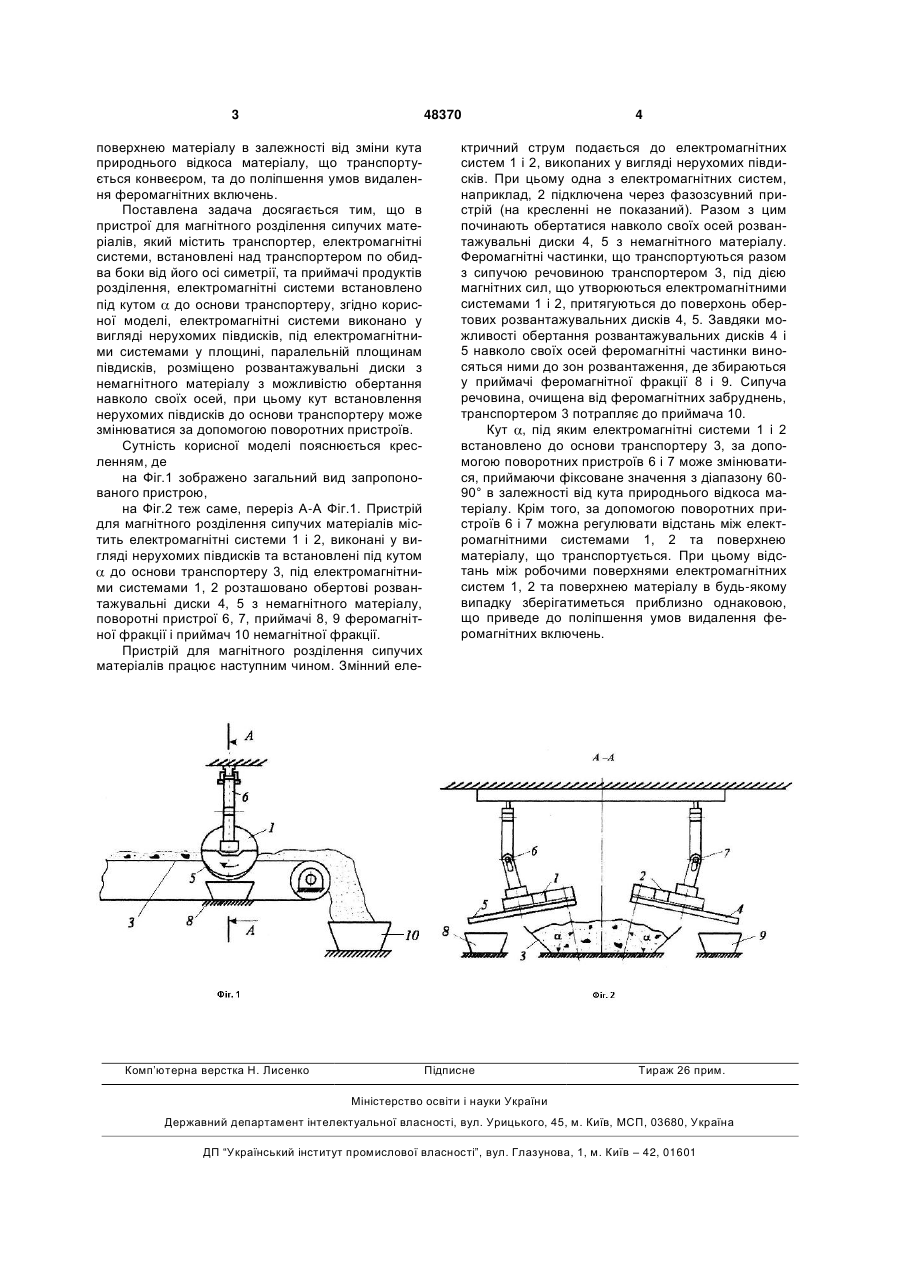

Пристрій для магнітного розділення сипучих матеріалів, який містить транспортер, електромагнітні системи, встановлені над транспортером по обидва боки від його осі симетрії, та приймачі про 3 48370 поверхнею матеріалу в залежності від зміни кута природнього відкоса матеріалу, що транспортується конвеєром, та до поліпшення умов видалення феромагнітних включень. Поставлена задача досягається тим, що в пристрої для магнітного розділення сипучих матеріалів, який містить транспортер, електромагнітні системи, встановлені над транспортером по обидва боки від його осі симетрії, та приймачі продуктів розділення, електромагнітні системи встановлено під кутом до основи транспортеру, згідно корисної моделі, електромагнітні системи виконано у вигляді нерухомих півдисків, під електромагнітними системами у площині, паралельній площинам півдисків, розміщено розвантажувальні диски з немагнітного матеріалу з можливістю обертання навколо своїх осей, при цьому кут встановлення нерухомих півдисків до основи транспортеру може змінюватися за допомогою поворотних пристроїв. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вид запропонованого пристрою, на Фіг.2 теж саме, переріз А-А Фіг.1. Пристрій для магнітного розділення сипучих матеріалів містить електромагнітні системи 1 і 2, виконані у вигляді нерухомих півдисків та встановлені під кутом до основи транспортеру 3, під електромагнітними системами 1, 2 розташовано обертові розвантажувальні диски 4, 5 з немагнітного матеріалу, поворотні пристрої 6, 7, приймачі 8, 9 феромагнітної фракції і приймач 10 немагнітної фракції. Пристрій для магнітного розділення сипучих матеріалів працює наступним чином. Змінний еле Комп’ютерна верстка Н. Лиcенко 4 ктричний струм подається до електромагнітних систем 1 і 2, викопаних у вигляді нерухомих півдисків. При цьому одна з електромагнітних систем, наприклад, 2 підключена через фазозсувний пристрій (на кресленні не показаний). Разом з цим починають обертатися навколо своїх осей розвантажувальні диски 4, 5 з немагнітного матеріалу. Феромагнітні частинки, що транспортуються разом з сипучою речовиною транспортером 3, під дією магнітних сил, що утворюються електромагнітними системами 1 і 2, притягуються до поверхонь обертових розвантажувальних дисків 4, 5. Завдяки можливості обертання розвантажувальних дисків 4 і 5 навколо своїх осей феромагнітні частинки виносяться ними до зон розвантаження, де збираються у приймачі феромагнітної фракції 8 і 9. Сипуча речовина, очищена від феромагнітних забруднень, транспортером 3 потрапляє до приймача 10. Кут , під яким електромагнітні системи 1 і 2 встановлено до основи транспортеру 3, за допомогою поворотних пристроїв 6 і 7 може змінюватися, приймаючи фіксоване значення з діапазону 6090° в залежності від кута природнього відкоса матеріалу. Крім того, за допомогою поворотних пристроїв 6 і 7 можна регулювати відстань між електромагнітними системами 1, 2 та поверхнею матеріалу, що транспортується. При цьому відстань між робочими поверхнями електромагнітних систем 1, 2 та поверхнею матеріалу в будь-якому випадку зберігатиметься приблизно однаковою, що приведе до поліпшення умов видалення феромагнітних включень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
