Спосіб визначення сил на контактних поверхнях різального інструмента при повздовжньому точінні

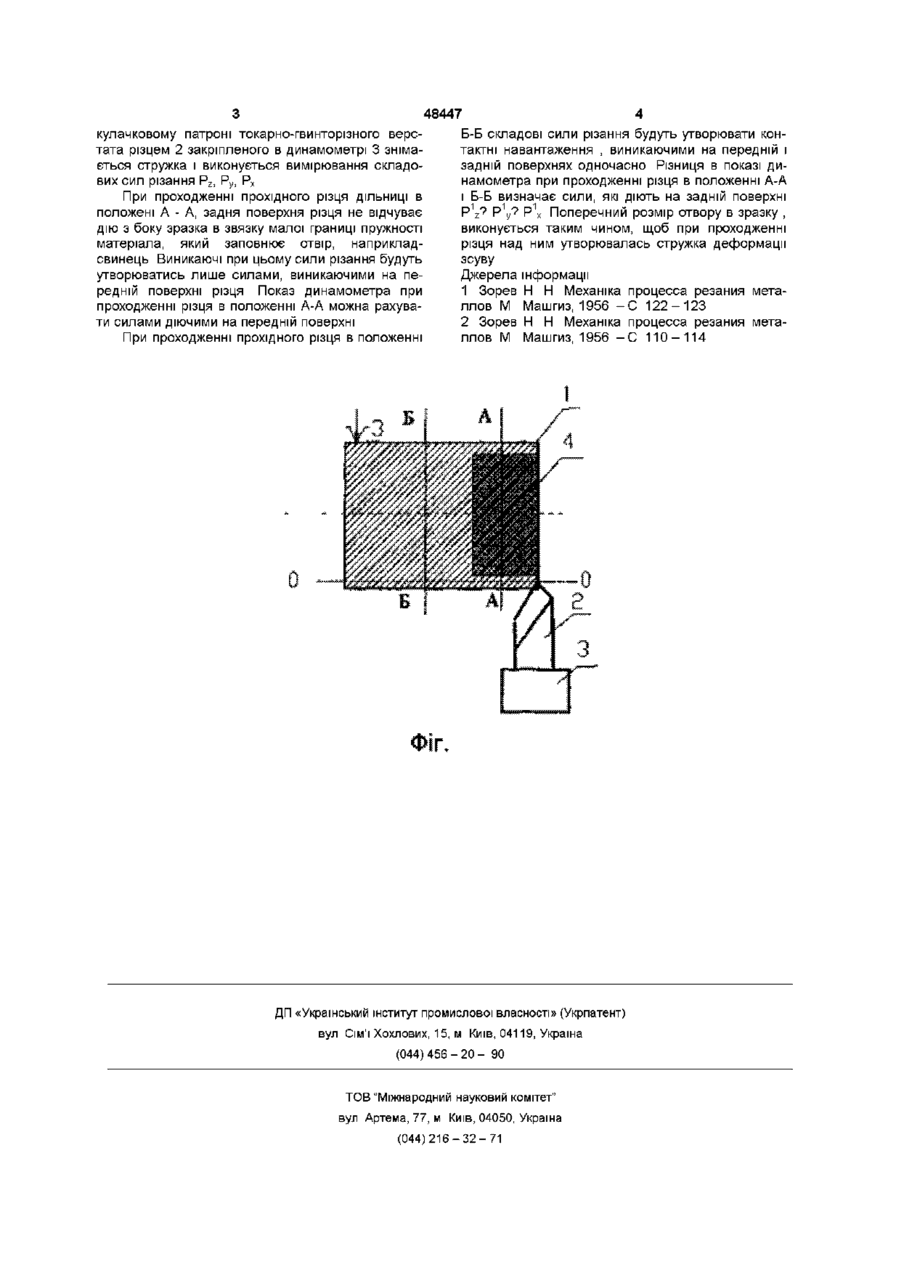

Спосіб визначення сил на контактних поверхнях різального інструмента при повздовжньому ТОЧІННІ, що включає вимірювання складових сил різання при зрізанні стружки із зразка і визначення результуючих по їх сумі, який відрізняється тим, що попередньо у зразку виконується отвір, який заповнюється матеріалом, границя пружності якого значно менша границі пружності матеріалу зразка, вимірювання складових сили різання виконується при різанні суцільного матеріалу і при перетинанні різцем отвору, по різниці цих вимірювань визначають складові сили різання окремо на передній і задній поверхнях прохідного різця Винахід відноситься до машинобудування і може бути використаний при дослідженні розподілу контактних навантажень на різальних поверхнях прохідного різця ВІДОМІ способи визначення контактних навантажень окремо на передній і задній поверхнях незавжди технологічно просто здійснені та не досягається стабільність вимірювання Відомий спосіб вимірювання сил різання з допомогою розрізного різця [1] Суттєвим недоліком цього метода є велика технічна складність в розподілені різця на дві незалежні частини таким чином , щоб одна з них вимірювала тільки зусилля на передній поверхні , а друга - тільки на задній поверхні Крім того , високі контактні навантаження на передній поверхні потребують ретельної підгонки складових частин різця Якщо ж таке не досягається, метал затікає в утворений зазор, що порушує роботу всього приладу і перешкоджає вимірюванню фактично діючих сил Найбільш близьким до винаходу по технічній суті є спосіб експериментального визначення сил, діючих на задній поверхні, заснованими на екстрополяцм силових залежностей на нульову товщину зріза , містить в собі визначення складових сил різання при зменшенні товщини зрізаємого шару до певної мінімальної товщини Після графічної або математичної обробки одержаних експериментальних силових залежностей проводиться їх екстрополяція на нульову товщину зріза [2] Однак спосіб потребує для одержання досто вірних експериментальних даних контролю фаски зноса на задній поверхні, так як и зміна викликає порушення ЛІНІЙНОГО характеру силових залежностей, що в свою чергу, приводить до зниження результатів екстрополяцм Крім того , суттєвим недоліком метода екстрополяцм силових залежностей на нульову товщину зрізаємого шару є неможливість його використання при наявності нароста або застойної зони, що також знижує універсальність метода і його точність В основу винаходу поставленна задача підвищення точності за рахунок спрощення визначення складових сил на задній поверхні різця Задача вирішувалась тим, що згідно способу визначення сил на контактних поверхнях різального інструменту, включаючому вимірювання складових сил різання при зрізанні з зразка стружки і визначення результуючих по їх сумі, згідно запропонованого способа попередньо в зразку виконується отвір, який заповнюється матеріалом з границею пружності, значно меншої пружності матеріала зразка Вимірювання складових сил різання виконується при різанні суцільного матеріалу зразка і при перетені різцем отвора, по різниці цих вимірюваннь визначають складові сили різання окремо на передній і задній поверхнях різця На фіг відображена схема визначення сил на контактних поверхнях прохідного різця, де 1-зразок ,2прохідний різець ,3-динамометр ,4-свинець Винахід здійснюється слідуючим чином З спеціального зразка 1, закріпленого в трьох 00 48447 кулачковому патроні токарно-гвинторізного верстата різцем 2 закріпленого в динамометрі 3 знімається стружка і виконується вимірювання складових сил різання Pz, Ру, Рх При проходженні прохідного різця ДІЛЬНИЦІ в положені А - А, задня поверхня різця не відчуває дію з боку зразка в звязку малої границі пружності матеріала, який заповнює отвір, наприкладсвинець Виникаючі при цьому сили різання будуть утворюватись лише силами, виникаючими на передній поверхні різця Показ динамометра при проходженні різця в положенні А-А можна рахувати силами діючими на передній поверхні При проходженні прохідного різця в положенні Б-Б складові сили різання будуть утворювати контактні навантаження , виникаючими на передній і задній поверхнях одночасно Різниця в показі динамометра при проходженні різця в положенні А-А і Б-Б визначає сили, які діють на задній поверхні P 1 Z ? P1y7 Р1х Поперечний розмір отвору в зразку , виконується таким чином, щоб при проходженні різця над ним утворювалась стружка деформації зсуву Джерела інформації 1 Зорев Н НМеханіка процесса резания металлов М Машгиз, 1956 - С 122-123 2 Зорев Н Н Механіка процесса резания металлов М Машгиз, 1956 - С 110-114 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
