Трифазна полюсоперемикальна обмотка

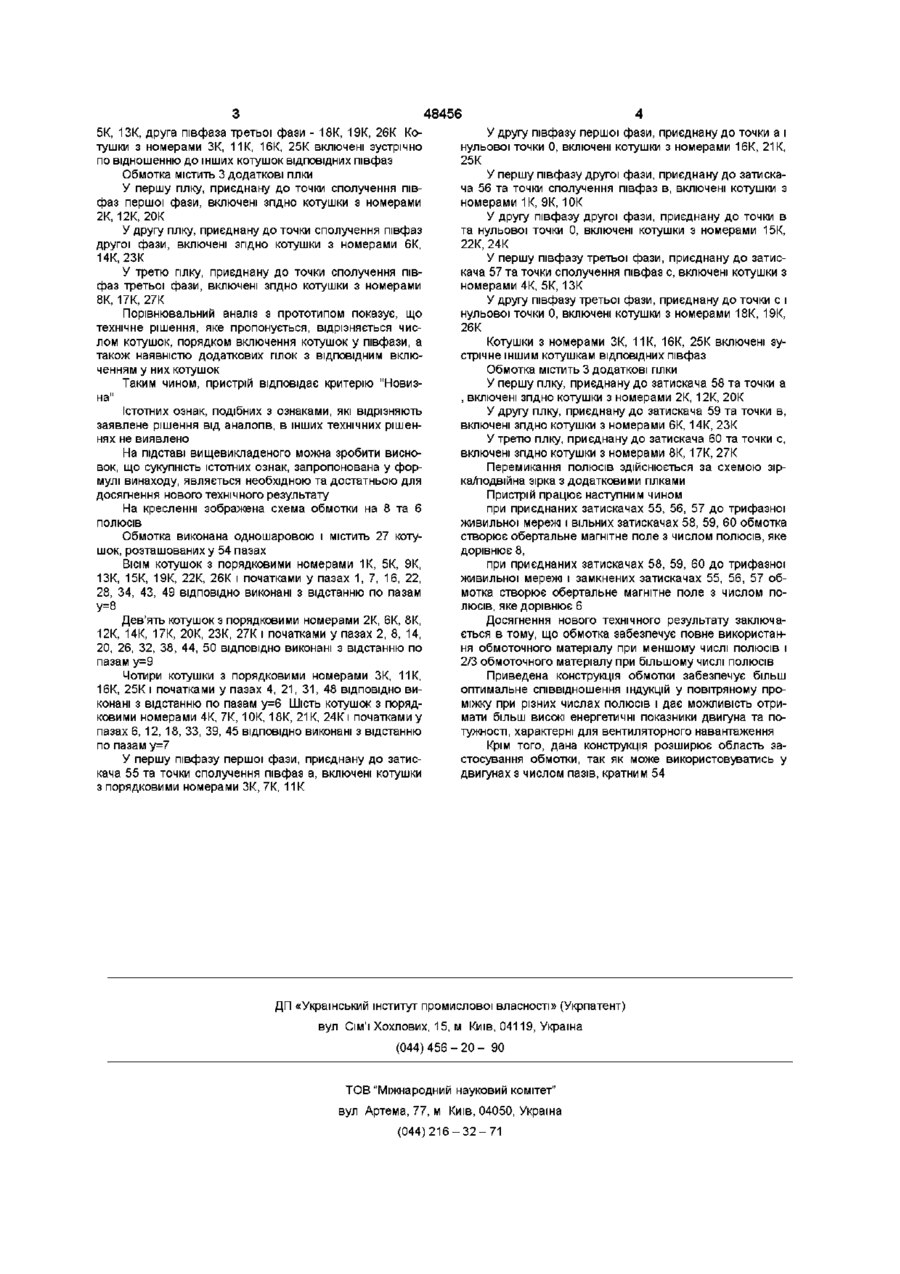

Трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/р2=4/3, яка виконана одношаровою і складається із котушок, котрі утворюють фази, розділені на дві пів фази, і наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що обмотка містить 27 котушок з порядковими номерами від 1К до 27К, розташованих у 54 пазах, при цьому ВІСІМ котушок з порядковими номерами 1К, 5К, 9К, 13К, 15К, 19К, 22К, 26К і початками у пазах 1, 7, 16, 22, 28, 34, 43, 49 ВІДПОВІДНО виконані з відстанню по пазам у, що дорівнює 7, дев'ять котушок з порядковими номерами 2К, 6К, 8К, 12К, 14К, 17К, 20К, 23К, 27К і початками у пазах 2, 8, 14, 20, 26, 32, 38, 44, 50 ВІДПОВІДНО виконані з відстанню по пазам у, що дорівнює 9, чотири котушки з порядковими номерами ЗК, 11К, 16К, 25К і початками у пазах 4, 21, 31, 48 ВІДПОВІДНО виконані з відстанню по пазам у, що дорівнює 6, шість котушок з порядковими номерами 4К, 7К, 10К, 18К, 21К, 24К і початками у пазах 6, 12, 18, 33, 39, 45 ВІДПОВІДНО виконані з відстанню по пазам у, що дорівнює 7, причому у кожну півфазу включені котушки з порядковими номерами перша півфаза першої фази - ЗК, 7К, 11К, друга півфаза першої фази 16К, 21К, 25К, перша півфаза другої фази - 1К, 9К, 10К, друга півфаза другої фази - 15К, 22К, 24К, перша півфаза третьої фази - 4К, 5К, 13К, друга півфаза третьої фази - 18К, 19К, 26К, при цьому котушки з номерами ЗК, 11К, 16К, 25К включені зустрічно іншим котушкам ВІДПОВІДНИХ півфаз, крім того, обмотка містить три додаткові гілки, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включені згідно котушки з номерами 2К, 12К, 20К, у другу гілку, приєднану до точки сполучення півфаз другої фази, включені згідно котушки з номерами 6К, 14К, 23К, у третю гілку, приєднану до точки сполучення півфаз третьої фази, включені згідно котушки з номерами 8К, 17К, 27К Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером навантаження Відома трифазна полюсоперемикальна обмотка, яка забезпечує перемикання полюсів у відношенні 4/3 Обмотка містить котушки, об'єднані у котушечні групи, які утворюють фази, розділені на дві півфази Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз [1] Така обмотка по потужностям не являється ефективною в асинхронних двигунах з вентиляторним характером навантаження Найбільш близькою до запропонованої по технічній суті являється трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/р2=4/3, яка містить котушки, котрі утворюють фази, розділені на дві півфази Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз [2] Недоліком відомої обмотки являється недостатня ефективність при використанні її в асинхронних двигунах з вентиляторним характером навантаження Крім того, обмотка може бути виконана тільки з числом котушок, кратним 18, що обмежує область її застосування Задача винаходу - підвищення потужності та енергетичних показників двигуна за рахунок більш раціонального співвідношення індукцій у повітряному проміжку при різних числах полюсів, та розширення області застосування обмотки за рахунок виконання її з числом котушок, кратни м 27 Поставлена задача вирішується за рахунок того, що трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/р2=4/3, яка виконана одношаровою і складається з котушок, котрі утворюють фази, розділені на дві півфази і наділена вивідами з початку фаз і точок з'єднання півфаз, містить 27 котушок з порядковими номерами від 1К до 27К, розташованих у 54 пазах ВІСІМ котушок з порядковими номерами 1К, 5К, 9К, 13К, 15К, 19К, 22К, 26К і початками у пазах 1, 7, 16, 22, 28, 34, 43, 49 ВІДПОВІДНО виконані з відстанню по пазам у=8 Дев'ять котушок з порядковими номерами 2К, 6К, 8К, 12К, 14К, 17К, 20К, 23К, 27Кі початками у пазах 2, 8, 14, 20, 26, 32, 38, 44, 50 ВІДПОВІДНО виконані з відстанню по пазам у=9, Чотири котушки з порядковими номерами ЗК, 11К, 16К, 25К і початками у пазах 4, 21, 31, 48 ВІДПОВІДНО виконані з відстанню по пазам у=6 Шість котушок з порядковими номерами 4К, 7К, 10К, 18К, 21К, 24К і початками у пазах 6, 12, 18, 33, 39, 45 ВІДПОВІДНО виконані з відстанню по пазам у=7 У кожну півфазу включені котушки з порядковими номерами перша півфаза першої фази — ЗК, 7К, 11К, друга півфаза першої фази ~ 16К, 21К, 25К, перша півфаза другої фази — 1К, 9К, 10К, друга півфаза другої фази - 15К, 22К, 24К, перша півфаза третьої фази — 4К, (О ю ^00 48456 5K, 13К, друга півфаза третьої фази - 18К, 19К, 26К Котушки з номерами ЗК, 11К, 16К, 25К включені зустрічно по відношенню до інших котушок ВІДПОВІДНИХ півфаз Обмотка містить 3 додаткові гілки У першу гілку, приєднану до точки сполучення півфаз першої фази, включені згідно котушки з номерами 2К, 12К, 20К У другу гілку, приєднану до точки сполучення півфаз другої фази, включені згідно котушки з номерами 6К, 14К, 23К У третю гілку, приєднану до точки сполучення півфаз третьої фази, включені згідно котушки з номерами 8К, 17К, 27К Порівнювальний аналіз з прототипом показує, що технічне рішення, яке пропонується, відрізняється числом котушок, порядком включення котушок у півфази, а також наявністю додаткових гілок з ВІДПОВІДНИМ включенням у них котушок Таким чином, пристрій відповідає критерію "Новизна" Істотних ознак, подібних з ознаками, які відрізняють заявлене рішення від аналогів, в інших технічних рішеннях не виявлено На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, запропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного результату На кресленні зображена схема обмотки на 8 та 6 полюсів Обмотка виконана одношаровою і містить 27 котушок, розташованих у 54 пазах ВІСІМ котушок з порядковими номерами 1К, 5К, 9К, 13К, 15К, 19К, 22К, 26К і початками у пазах 1, 7, 16, 22, 28, 34, 43, 49 ВІДПОВІДНО виконані з відстанню по пазам у=8 Дев'ять котушок з порядковими номерами 2К, 6К, 8К, 12К, 14К, 17К, 20К, 23К, 27К і початками у пазах 2, 8, 14, 20, 26, 32, 38, 44, 50 ВІДПОВІДНО виконані з відстанню по пазам у=9 Чотири котушки з порядковими номерами ЗК, 11К, 16К, 25К і початками у пазах 4, 21, 31, 48 ВІДПОВІДНО виконані з відстанню по пазам у=6 Шість котушок з порядковими номерами 4К, 7К, 10К, 18К, 21 К, 24К і початками у пазах 6, 12, 18, 33, 39, 45 ВІДПОВІДНО виконані з відстанню по пазам у=7 У першу півфазу першої фази, приєднану до затискача 55 та точки сполучення півфаз а, включені котушки з порядковими номерами ЗК, 7К, 11К У другу півфазу першої фази, приєднану до точки а і нульової точки 0, включені котушки з номерами 16К, 21К, 25К У першу півфазу другої фази, приєднану до затискача 56 та точки сполучення півфаз в, включені котушки з номерами 1К, 9К, 10К У другу півфазу другої фази, приєднану до точки в та нульової точки 0, включені котушки з номерами 15К, 22К, 24К У першу півфазу третьої фази, приєднану до затискача 57 та точки сполучення півфаз с, включені котушки з номерами 4К, 5К, 13К У другу півфазу третьої фази, приєднану до точки с і нульової точки 0, включені котушки з номерами 18К, 19К, 26К Котушки з номерами ЗК, 11К, 16К, 25К включені зустрічне іншим котушкам ВІДПОВІДНИХ півфаз Обмотка містить 3 додаткові гілки У першу гілку, приєднану до затискача 58 та точки а , включені згідно котушки з номерами 2К, 12К, 20К У другу гілку, приєднану до затискача 59 та точки в, включені згідно котушки з номерами 6К, 14К, 23К У третю гілку, приєднану до затискача 60 та точки с, включені згідно котушки з номерами 8К, 17К, 27К Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками Пристрій працює наступним чином при приєднаних затискачах 55, 56, 57 до трифазної живильної мережі і вільних затискачах 58, 59, 60 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 8, при приєднаних затискачах 58, 59, 60 до трифазної живильної мережі і замкнених затискачах 55, 56, 57 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 6 Досягнення нового технічного результату заключається в тому, що обмотка забезпечує повне використання обмоточного матеріалу при меншому числі полюсів і 2/3 обмоточного матеріалу при більшому числі полюсів Приведена конструкція обмотки забезпечує більш оптимальне співвідношення індукцій у повітряному проміжку при різних числах полюсів і дає можливість отримати більш високі енергетичні показники двигуна та потужності, характерні для вентиляторного навантаження Крім того, дана конструкція розширює область застосування обмотки, так як може використовуватись у двигунах з числом пазів, кратним 54 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
