Електропневматичний клапан
Номер патенту: 48514
Опубліковано: 25.03.2010
Автори: Павлюченко Владислав Олексійович, Сьомін Дмитро Олександрович, Мальцев Ярослав Іванович, Мальцева Марина Олегівна
Формула / Реферат
Електропневматичний клапан, що містить корпус із сідлом у вигляді щілинного дифузора, електромагніт з якорем та запірний елемент, жорстко з'єднаний з якорем, у якорі електромагніта із запірним елементом виконано два наскрізних радіальних отвори і один вертикальний, оснащений дроселюючим пристроєм, між якорем та електромагнітом розташовано камеру демпфірування, який відрізняється тим, що сідло клапана виконано з криволінійною формою поверхні щілинного дифузора.
Текст

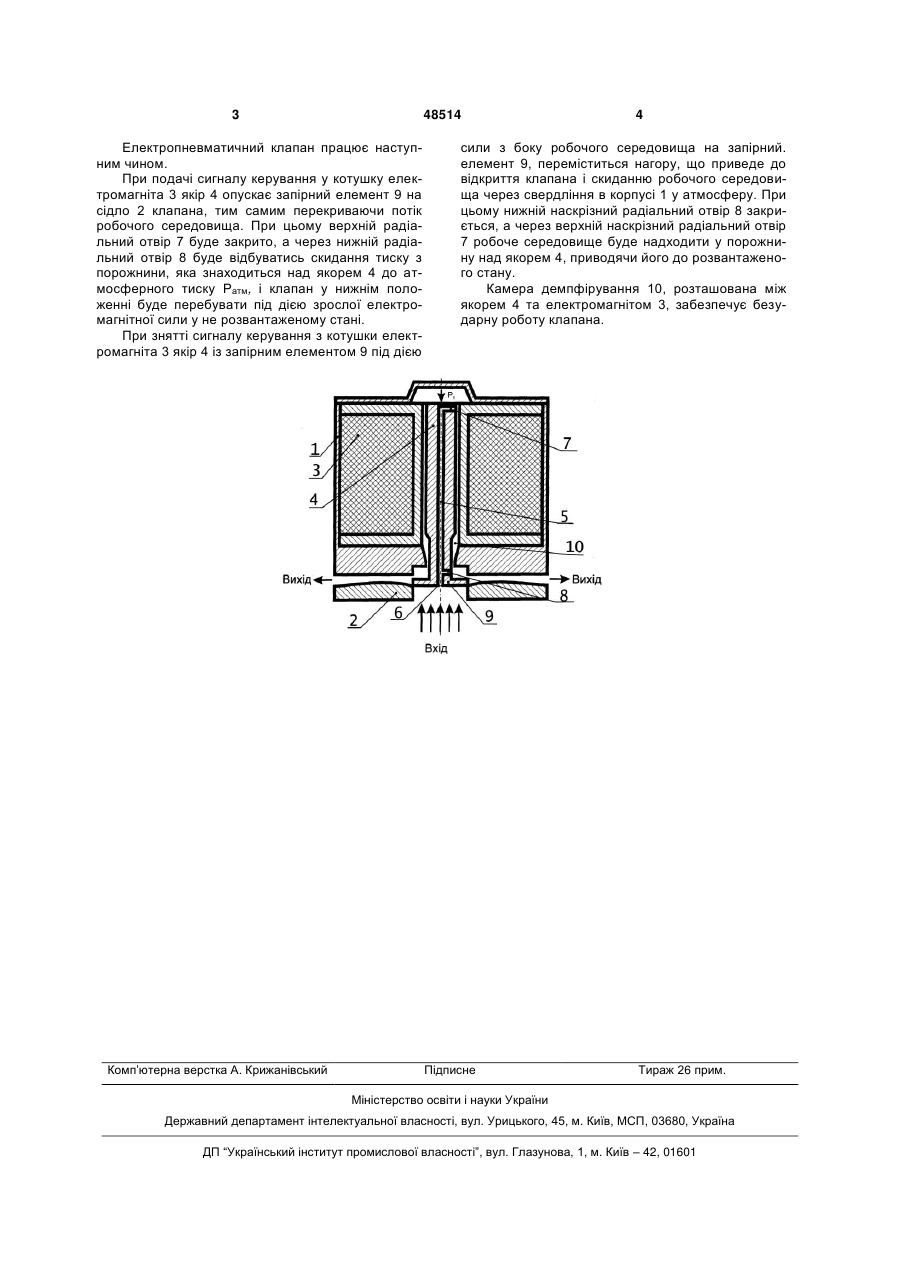

Електропневматичний клапан, що містить корпус із сідлом у вигляді щілинного дифузора, електромагніт з якорем та запірний елемент, жорстко з'єднаний з якорем, у якорі електромагніта із запірним елементом виконано два наскрізних радіальних отвори і один вертикальний, оснащений дроселюючим пристроєм, між якорем та електромагнітом розташовано камеру демпфірування, який відрізняється тим, що сідло клапана виконано з криволінійною формою поверхні щілинного дифузора. (19) (21) u200908741 (22) 20.08.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) СЬОМІН ДМИТРО ОЛЕКСАНДРОВИЧ, ПАВЛЮЧЕНКО ВЛАДИСЛАВ ОЛЕКСІЙОВИЧ, МАЛЬЦЕВ ЯРОСЛАВ ІВАНОВИЧ, МАЛЬЦЕВА МАРИНА ОЛЕГІВНА (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 48514 Електропневматичний клапан працює наступним чином. При подачі сигналу керування у котушку електромагніта 3 якір 4 опускає запірний елемент 9 на сідло 2 клапана, тим самим перекриваючи потік робочого середовища. При цьому верхній радіальний отвір 7 буде закрито, а через нижній радіальний отвір 8 буде відбуватись скидання тиску з порожнини, яка знаходиться над якорем 4 до атмосферного тиску Ратм, і клапан у нижнім положенні буде перебувати під дією зрослої електромагнітної сили у не розвантаженому стані. При знятті сигналу керування з котушки електромагніта 3 якір 4 із запірним елементом 9 під дією Комп’ютерна верстка А. Крижанівський 4 сили з боку робочого середовища на запірний. елемент 9, переміститься нагору, що приведе до відкриття клапана і скиданню робочого середовища через свердління в корпусі 1 у атмосферу. При цьому нижній наскрізний радіальний отвір 8 закриється, а через верхній наскрізний радіальний отвір 7 робоче середовище буде надходити у порожнину над якорем 4, приводячи його до розвантаженого стану. Камера демпфірування 10, розташована між якорем 4 та електромагнітом 3, забезпечує безударну роботу клапана. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
