Дисковий магнітний сепаратор

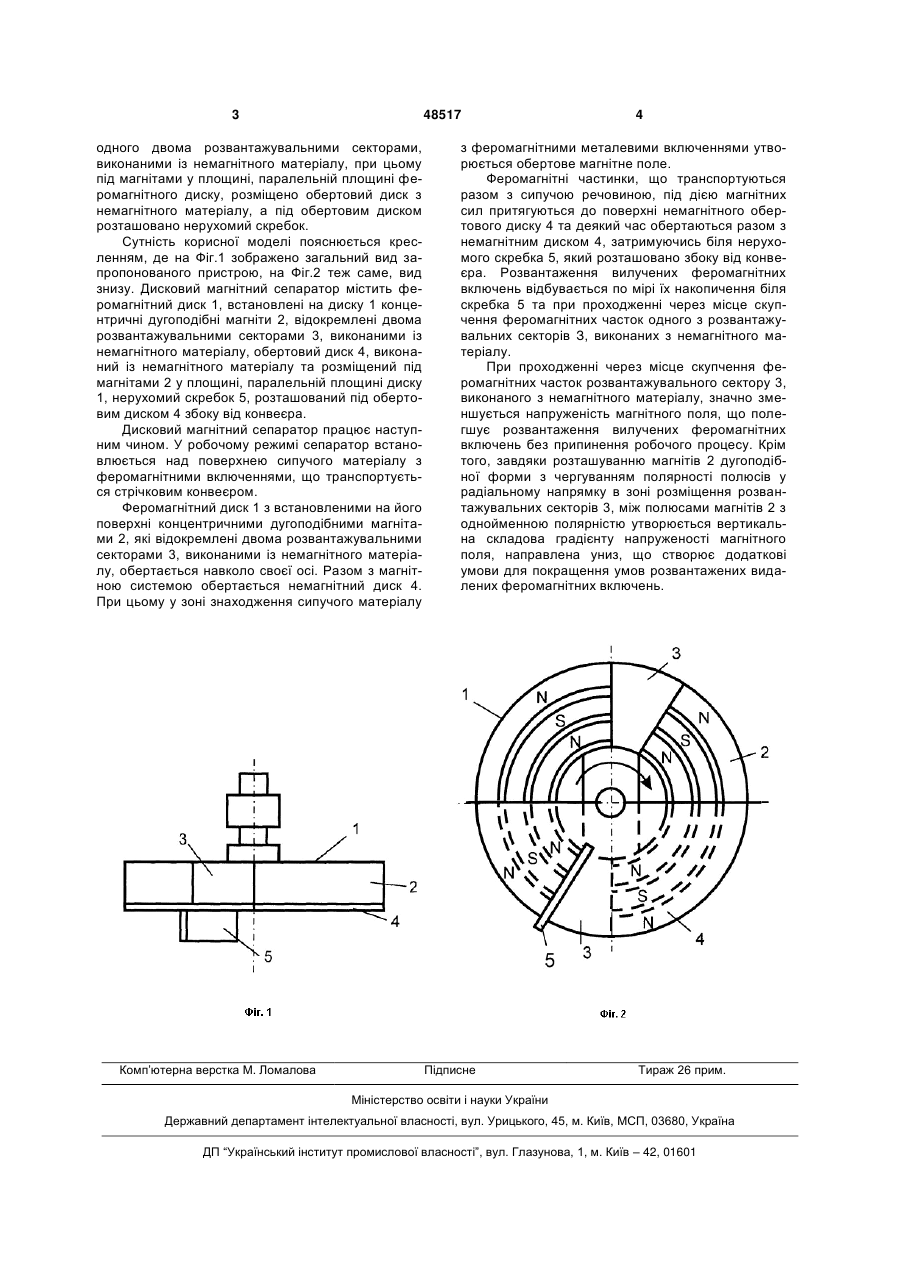

Дисковий магнітний сепаратор, який містить феромагнітний диск, встановлений з можливістю обертання у горизонтальній площині над поверхнею матеріалу, що транспортується, на феромаг 3 48517 одного двома розвантажувальними секторами, виконаними із немагнітного матеріалу, при цьому під магнітами у площині, паралельній площині феромагнітного диску, розміщено обертовий диск з немагнітного матеріалу, а під обертовим диском розташовано нерухомий скребок. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вид запропонованого пристрою, на Фіг.2 теж саме, вид знизу. Дисковий магнітний сепаратор містить феромагнітний диск 1, встановлені на диску 1 концентричні дугоподібні магніти 2, відокремлені двома розвантажувальними секторами 3, виконаними із немагнітного матеріалу, обертовий диск 4, виконаний із немагнітного матеріалу та розміщений під магнітами 2 у площині, паралельній площині диску 1, нерухомий скребок 5, розташований під обертовим диском 4 збоку від конвеєра. Дисковий магнітний сепаратор працює наступним чином. У робочому режимі сепаратор встановлюється над поверхнею сипучого матеріалу з феромагнітними включеннями, що транспортується стрічковим конвеєром. Феромагнітний диск 1 з встановленими на його поверхні концентричними дугоподібними магнітами 2, які відокремлені двома розвантажувальними секторами 3, виконаними із немагнітного матеріалу, обертається навколо своєї осі. Разом з магнітною системою обертається немагнітний диск 4. При цьому у зоні знаходження сипучого матеріалу Комп’ютерна верстка М. Ломалова 4 з феромагнітними металевими включеннями утворюється обертове магнітне поле. Феромагнітні частинки, що транспортуються разом з сипучою речовиною, під дією магнітних сил притягуються до поверхні немагнітного обертового диску 4 та деякий час обертаються разом з немагнітним диском 4, затримуючись біля нерухомого скребка 5, який розташовано збоку від конвеєра. Розвантаження вилучених феромагнітних включень відбувається по мірі їх накопичення біля скребка 5 та при проходженні через місце скупчення феромагнітних часток одного з розвантажувальних секторів З, виконаних з немагнітного матеріалу. При проходженні через місце скупчення феромагнітних часток розвантажувального сектору 3, виконаного з немагнітного матеріалу, значно зменшується напруженість магнітного поля, що полегшує розвантаження вилучених феромагнітних включень без припинення робочого процесу. Крім того, завдяки розташуванню магнітів 2 дугоподібної форми з чергуванням полярності полюсів у радіальному напрямку в зоні розміщення розвантажувальних секторів 3, між полюсами магнітів 2 з однойменною полярністю утворюється вертикальна складова градієнту напруженості магнітного поля, направлена униз, що створює додаткові умови для покращення умов розвантажених видалених феромагнітних включень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
