Дисковий магнітний сепаратор “дмс”
Номер патенту: 21724
Опубліковано: 15.03.2007
Автори: Москаленко Сергій Васильович, Шатірішвілі Вахтанг Олександрович, Шатірішвілі Олександр Вахтангович, Баралюк Вадим Іванович
Формула / Реферат
Дисковий магнітний сепаратор, що містить бункер для розвантаження збагачуваної сировини, встановлену під кутом поверхню для переміщення збагачуваної сировини, магнітну систему, ділильний пристрій, приймальні бункери для розміщення концентрату і пустої породи, який відрізняється тим, що поверхня переміщення збагачуваної сировини виконана у вигляді вібраційної платформи з приводом, оснащеної дозатором, який розділяє вібраційну платформу на зону завантаження і зону збагачення, при цьому над зоною збагачення розміщений обертовий диск з немагнітного матеріалу, оснащений магнітною системою, а під обертовим диском розташований шкребок-знімач, який має фіксоване положення і торкається своєю поверхнею обертового диска.
Текст

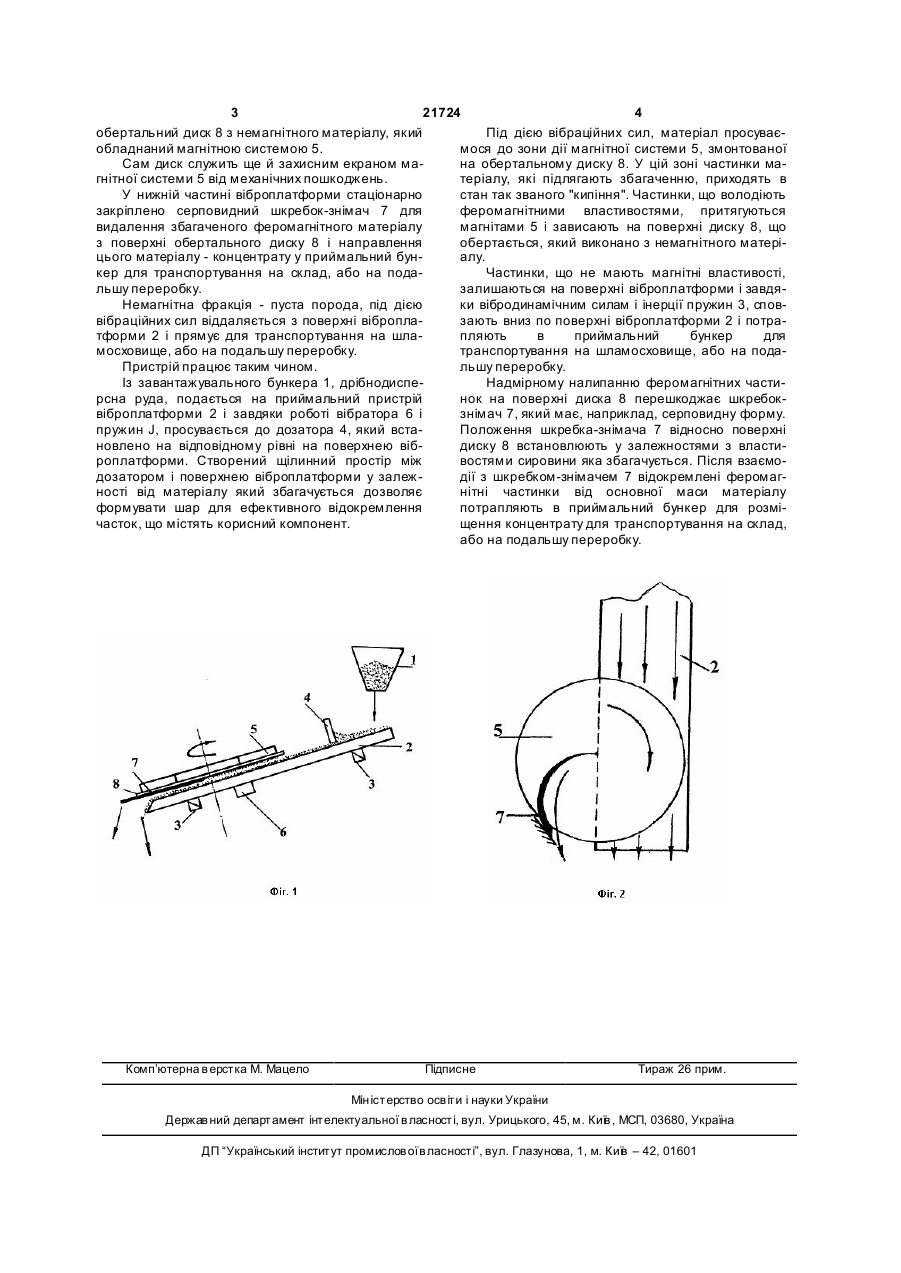

Дисковий магнітний сепаратор, що містить бункер для розвантаження збагачуваної сировини, встановлену під кутом поверхню для переміщення 3 21724 4 обертальний диск 8 з немагнітного матеріалу, який Під дією вібраційних сил, матеріал просуваєобладнаний магнітною системою 5. мося до зони дії магнітної системи 5, змонтованої Сам диск служить ще й захисним екраном мана обертальному диску 8. У цій зоні частинки магнітної системи 5 від механічних пошкоджень. теріалу, які підлягають збагаченню, приходять в У нижній частині віброплатформи стаціонарно стан так званого "кипіння". Частинки, що володіють закріплено серповидний шкребок-знімач 7 для феромагнітними властивостями, притягуються видалення збагаченого феромагнітного матеріалу магнітами 5 і зависають на поверхні диску 8, що з поверхні обертального диску 8 і направлення обертається, який виконано з немагнітного матеріцього матеріалу - концентрату у приймальний буналу. кер для транспортування на склад, або на подаЧастинки, що не мають магнітні властивості, льшу переробку. залишаються на поверхні віброплатформи і завдяНемагнітна фракція - пуста порода, під дією ки вібродинамічним силам і інерції пружин 3, споввібраційних сил віддаляється з поверхні віброплазають вниз по поверхні віброплатформи 2 і потратформи 2 і прямує для транспортування на шлапляють в приймальний бункер для мосховище, або на подальшу переробку. транспортування на шламосховище, або на подаПристрій працює таким чином. льшу переробку. Із завантажувального бункера 1, дрібнодиспеНадмірному налипанню феромагнітних частирсна руда, подається на приймальний пристрій нок на поверхні диска 8 перешкоджає шкребоквіброплатформи 2 і завдяки роботі вібратора 6 і знімач 7, який має, наприклад, серповидну форму. пружин J, просувається до дозатора 4, який встаПоложення шкребка-знімача 7 відносно поверхні новлено на відповідному рівні на поверхнею вібдиску 8 встановлюють у залежностями з властироплатформи. Створений щілинний простір між востями сировини яка збагачується. Після взаємодозатором і поверхнею віброплатформи у залеждії з шкребком-знімачем 7 відокремлені феромагності від матеріалу який збагачується дозволяє нітні частинки від основної маси матеріалу формувати шар для ефективного відокремлення потрапляють в приймальний бункер для розмічасток, що містять корисний компонент. щення концентрату для транспортування на склад, або на подальшу переробку. Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk magnetic separator
Назва патенту російськоюДисковый магнитный сепаратор "дмс"
МПК / Мітки
МПК: B03C 1/24
Мітки: сепаратор, магнітний, дисковий, дмс
