Полярографічний датчик кисню

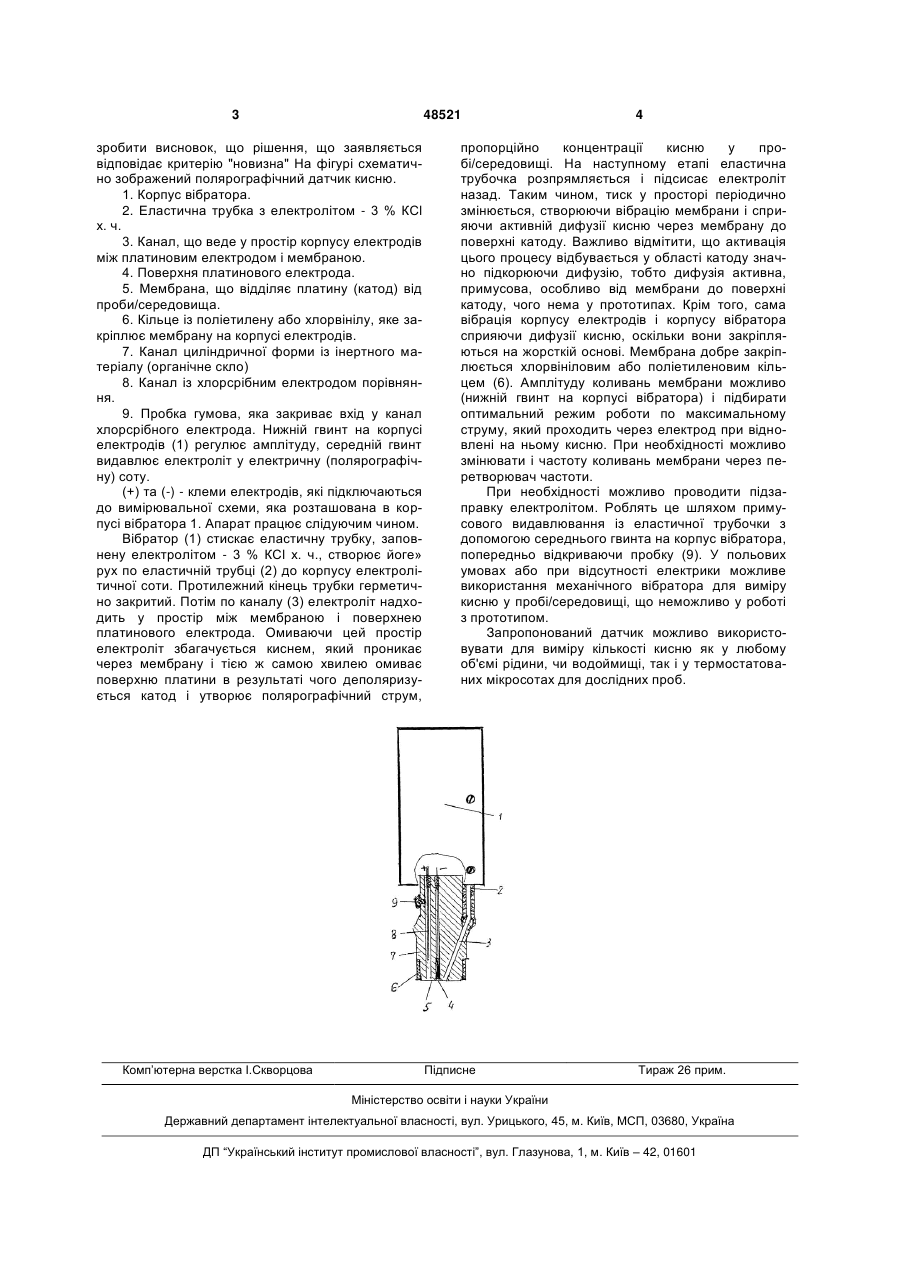

Полярографічний датчик кисню, що містить анод - хлоросрібний неполяризуючий електрод порівняння; катод - індикаторний платиновий поляризуючий електрод, на якому при - 0,6 V проходить відновлення кисню, проникну для кисню мембрану і систему перемішування досліджуваної проби, який відрізняється тим, що система перемішування досліджуваної проби містить вібруючу мембрану, вібратор, який приводить у рух мембрану, винесено за межі корпусу електродів для активної дифундації кисню через мембрану. (19) (21) u200908820 (22) 25.08.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ЖУКОВА ІРИНА ОЛЕКСІЇВНА, СТЕГНІЙ БОРИС ТИМОФІЙОВИЧ, ЩЕГОЛЬКОВ ВІКТОР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ ЕКСПЕРИМЕНТАЛЬНОЇ І КЛІНІЧНОЇ ВЕТЕРИНАРНОЇ МЕДИЦИНИ" 3 48521 зробити висновок, що рішення, що заявляється відповідає критерію "новизна" На фігурі схематично зображений полярографічний датчик кисню. 1. Корпус вібратора. 2. Еластична трубка з електролітом - 3 % КСl х. ч. 3. Канал, що веде у простір корпусу електродів між платиновим електродом і мембраною. 4. Поверхня платинового електрода. 5. Мембрана, що відділяє платину (катод) від проби/середовища. 6. Кільце із поліетилену або хлорвінілу, яке закріплює мембрану на корпусі електродів. 7. Канал циліндричної форми із інертного матеріалу (органічне скло) 8. Канал із хлорсрібним електродом порівняння. 9. Пробка гумова, яка закриває вхід у канал хлорсрібного електрода. Нижній гвинт на корпусі електродів (1) регулює амплітуду, середній гвинт видавлює електроліт у електричну (полярографічну) соту. (+) та (-) - клеми електродів, які підключаються до вимірювальної схеми, яка розташована в корпусі вібратора 1. Апарат працює слідуючим чином. Вібратор (1) стискає еластичну трубку, заповнену електролітом - 3 % КСl х. ч., створює йоге» рух по еластичній трубці (2) до корпусу електролітичної соти. Протилежний кінець трубки герметично закритий. Потім по каналу (3) електроліт надходить у простір між мембраною і поверхнею платинового електрода. Омиваючи цей простір електроліт збагачується киснем, який проникає через мембрану і тією ж самою хвилею омиває поверхню платини в результаті чого деполяризується катод і утворює полярографічний струм, Комп’ютерна верстка І.Скворцова 4 пропорційно концентрації кисню у пробі/середовищі. На наступному етапі еластична трубочка розпрямляється і підсисає електроліт назад. Таким чином, тиск у просторі періодично змінюється, створюючи вібрацію мембрани і сприяючи активній дифузії кисню через мембрану до поверхні катоду. Важливо відмітити, що активація цього процесу відбувається у області катоду значно підкорюючи дифузію, тобто дифузія активна, примусова, особливо від мембрани до поверхні катоду, чого нема у прототипах. Крім того, сама вібрація корпусу електродів і корпусу вібратора сприяючи дифузії кисню, оскільки вони закріпляються на жорсткій основі. Мембрана добре закріплюється хлорвініловим або поліетиленовим кільцем (6). Амплітуду коливань мембрани можливо (нижній гвинт на корпусі вібратора) і підбирати оптимальний режим роботи по максимальному струму, який проходить через електрод при відновлені на ньому кисню. При необхідності можливо змінювати і частоту коливань мембрани через перетворювач частоти. При необхідності можливо проводити підзаправку електролітом. Роблять це шляхом примусового видавлювання із еластичної трубочки з допомогою середнього гвинта на корпус вібратора, попередньо відкриваючи пробку (9). У польових умовах або при відсутності електрики можливе використання механічного вібратора для виміру кисню у пробі/середовищі, що неможливо у роботі з прототипом. Запропонований датчик можливо використовувати для виміру кількості кисню як у любому об'ємі рідини, чи водоймищі, так і у термостатованих мікросотах для дослідних проб. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
