Пристрій для радіально-ротаційного профілювання
Номер патенту: 48522
Опубліковано: 25.03.2010
Автори: Бойко Юрій Олександрович, Мосьпан Денис Владиславович, Драгобецький Володимир В'ячеславович, Маркевич Андрій Геннадійович
Формула / Реферат
Пристрій для радіально-ротаційного профілювання, що містить внутрішні ролики, які посаджені на горизонтальні вали і мають зустрічний осьовий рух, та три зовнішні - радіальний рух, який відрізняється тим, що на першій та другій профілюючих поверхнях зовнішніх роликів виконані сегменти висотою не менше 0,2 товщини заготовки: на першій - у формі рівнобедреного трикутника, на другій - у формі рівнобедреної трапеції, крім цього, між зовнішніми роликами розміщені не менше трьох калібруючих роликів, осі яких шарнірно з’єднані між собою та з осями зовнішніх роликів коромислами з можливістю радіального переміщення.
Текст

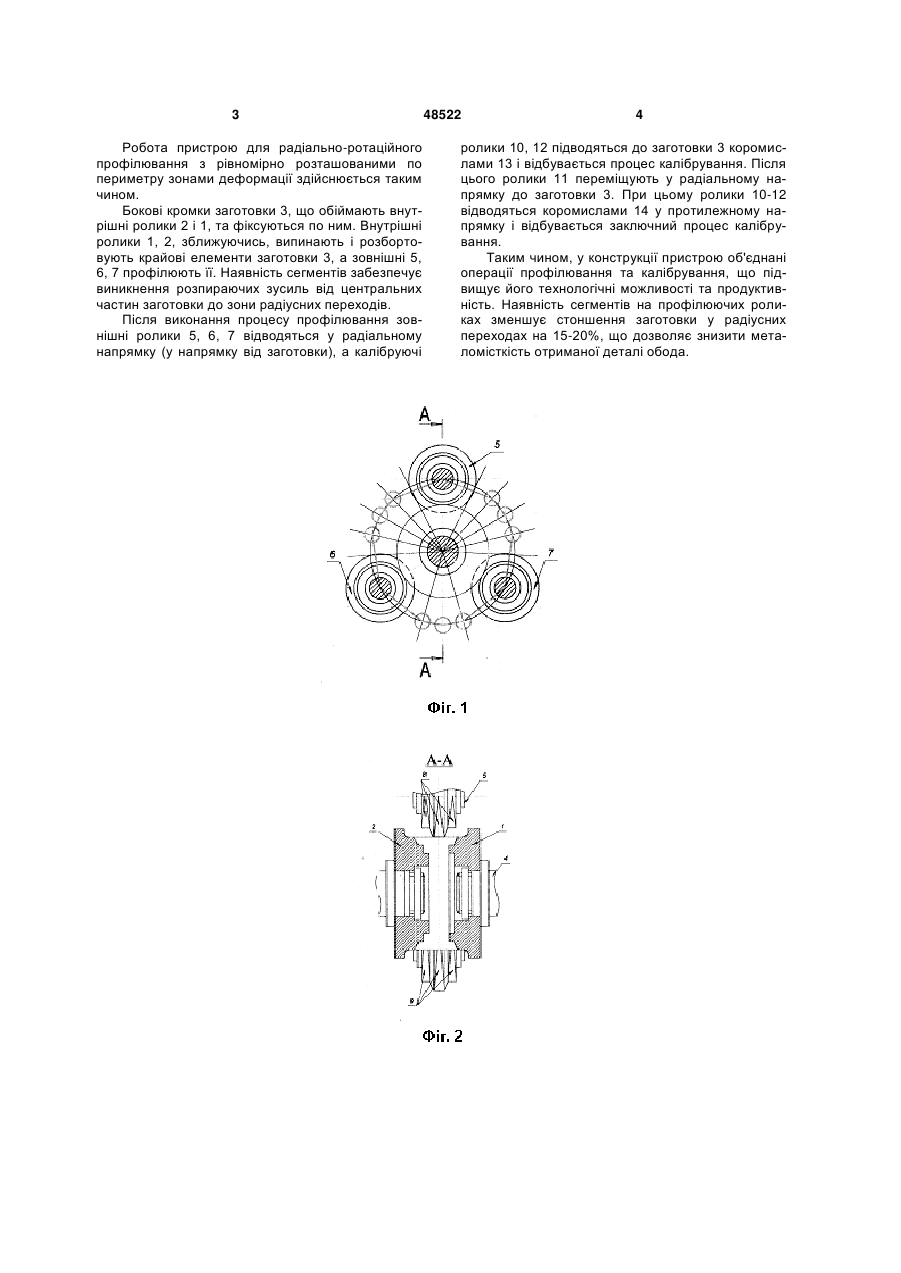

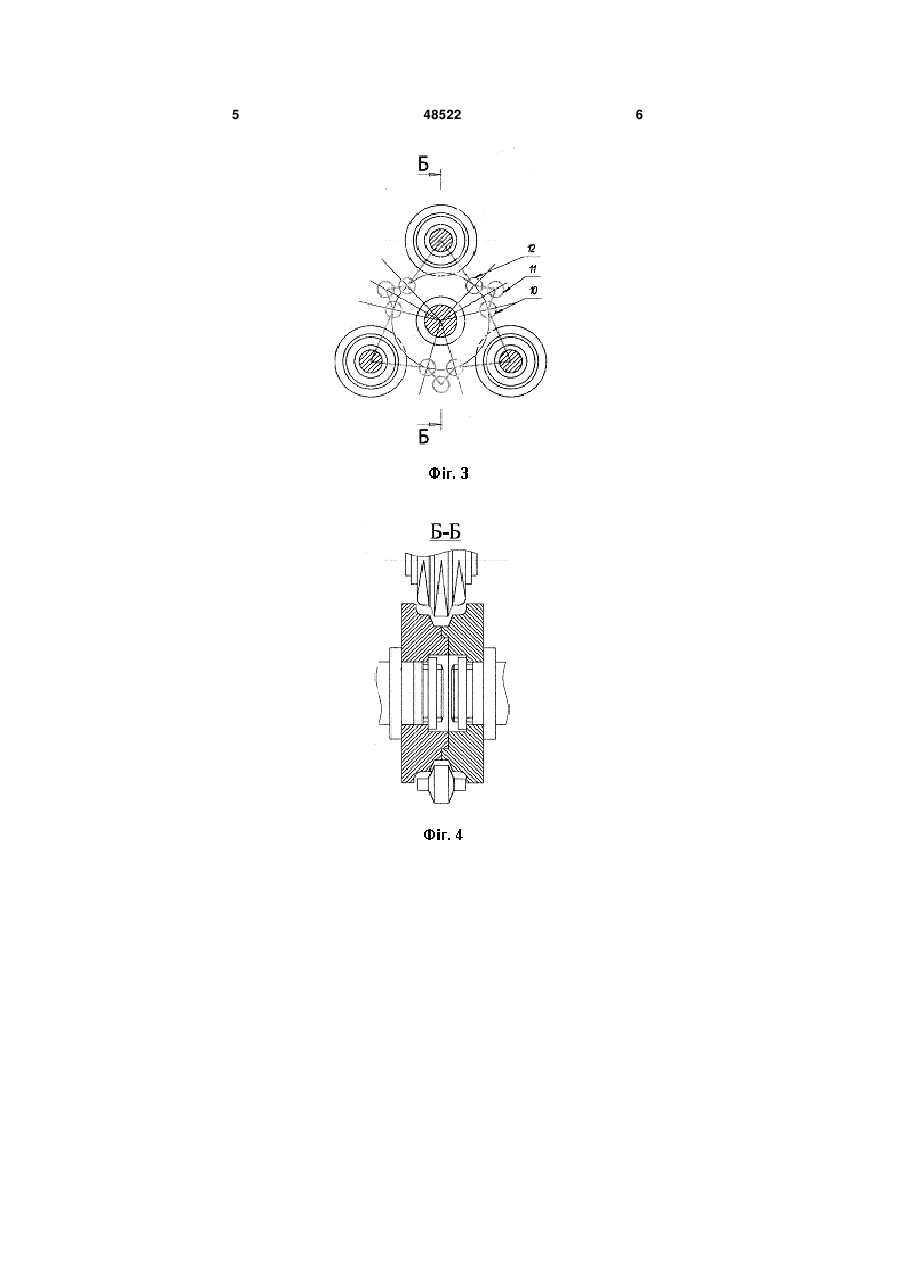

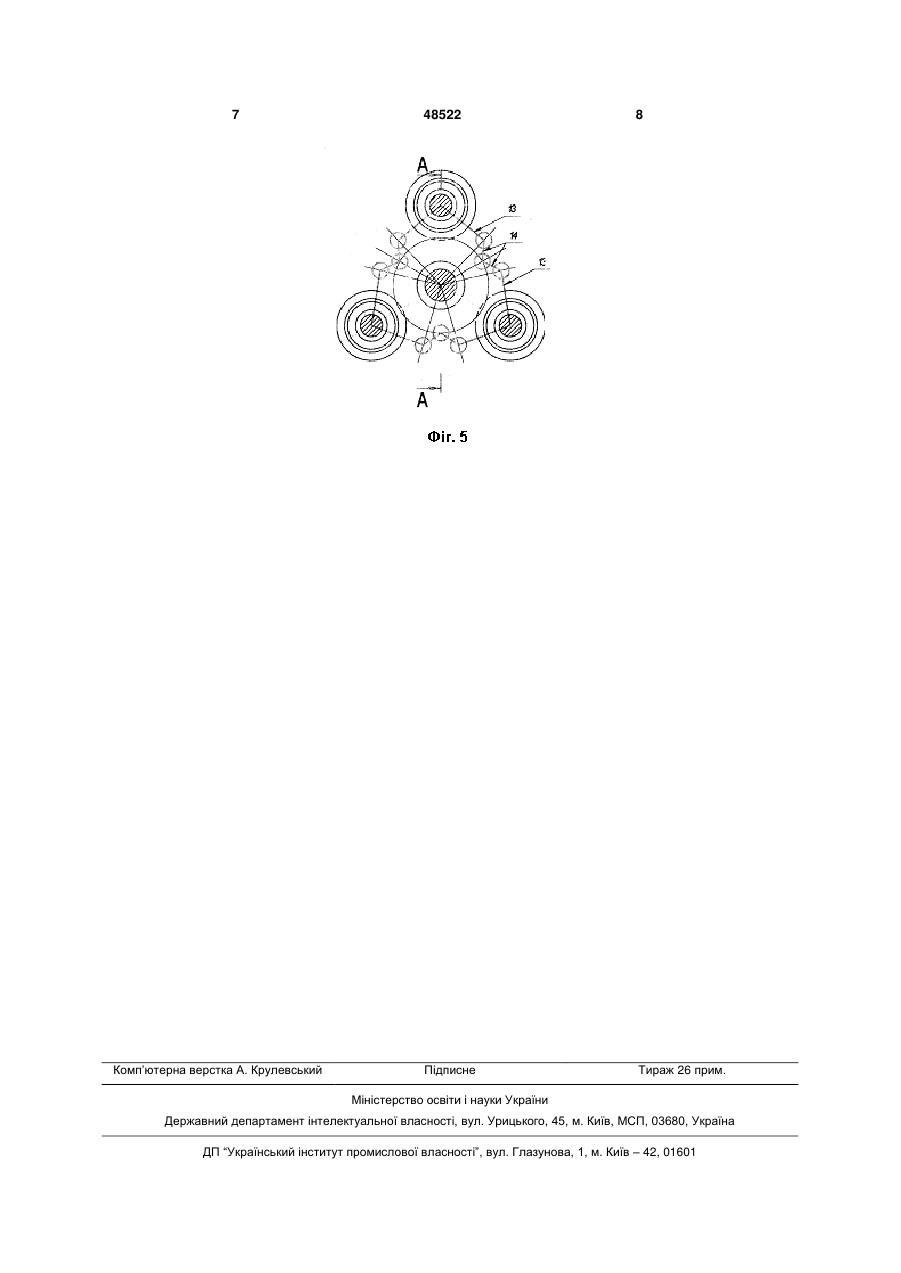

Пристрій для радіально-ротаційного профілювання, що містить внутрішні ролики, які посаджені 3 Робота пристрою для радіально-ротаційного профілювання з рівномірно розташованими по периметру зонами деформації здійснюється таким чином. Бокові кромки заготовки 3, що обіймають внутрішні ролики 2 і 1, та фіксуються по ним. Внутрішні ролики 1, 2, зближуючись, випинають і розбортовують крайові елементи заготовки 3, а зовнішні 5, 6, 7 профілюють її. Наявність сегментів забезпечує виникнення розпираючих зусиль від центральних частин заготовки до зони радіусних переходів. Після виконання процесу профілювання зовнішні ролики 5, 6, 7 відводяться у радіальному напрямку (у напрямку від заготовки), а калібруючі 48522 4 ролики 10, 12 підводяться до заготовки 3 коромислами 13 і відбувається процес калібрування. Після цього ролики 11 переміщують у радіальному напрямку до заготовки 3. При цьому ролики 10-12 відводяться коромислами 14 у протилежному напрямку і відбувається заключний процес калібрування. Таким чином, у конструкції пристрою об'єднані операції профілювання та калібрування, що підвищує його технологічні можливості та продуктивність. Наявність сегментів на профілюючих роликах зменшує стоншення заготовки у радіусних переходах на 15-20%, що дозволяє знизити металомісткість отриманої деталі обода. 5 48522 6 7 Комп’ютерна верстка А. Крулевський 48522 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for radial rotary profiling
Автори англійськоюDrahobetskyi Volodymyr Viacheslavovych, Mospan Denys Vladyslavovych, Markevych Andrii Hennadiiovych, Boiko Yurii Oleksandrovych
Назва патенту російськоюУстройство для радиально-ротационного профилирования
Автори російськоюДрагобецкий Владимир Вячеславович, Мосьпан Денис Владиславович, Маркевич Андрей Геннадьевич, Бойко Юрий Александрович
МПК / Мітки
МПК: B26F 1/00
Мітки: пристрій, профілювання, радіально-ротаційного
