Датчик для вимірювання pн

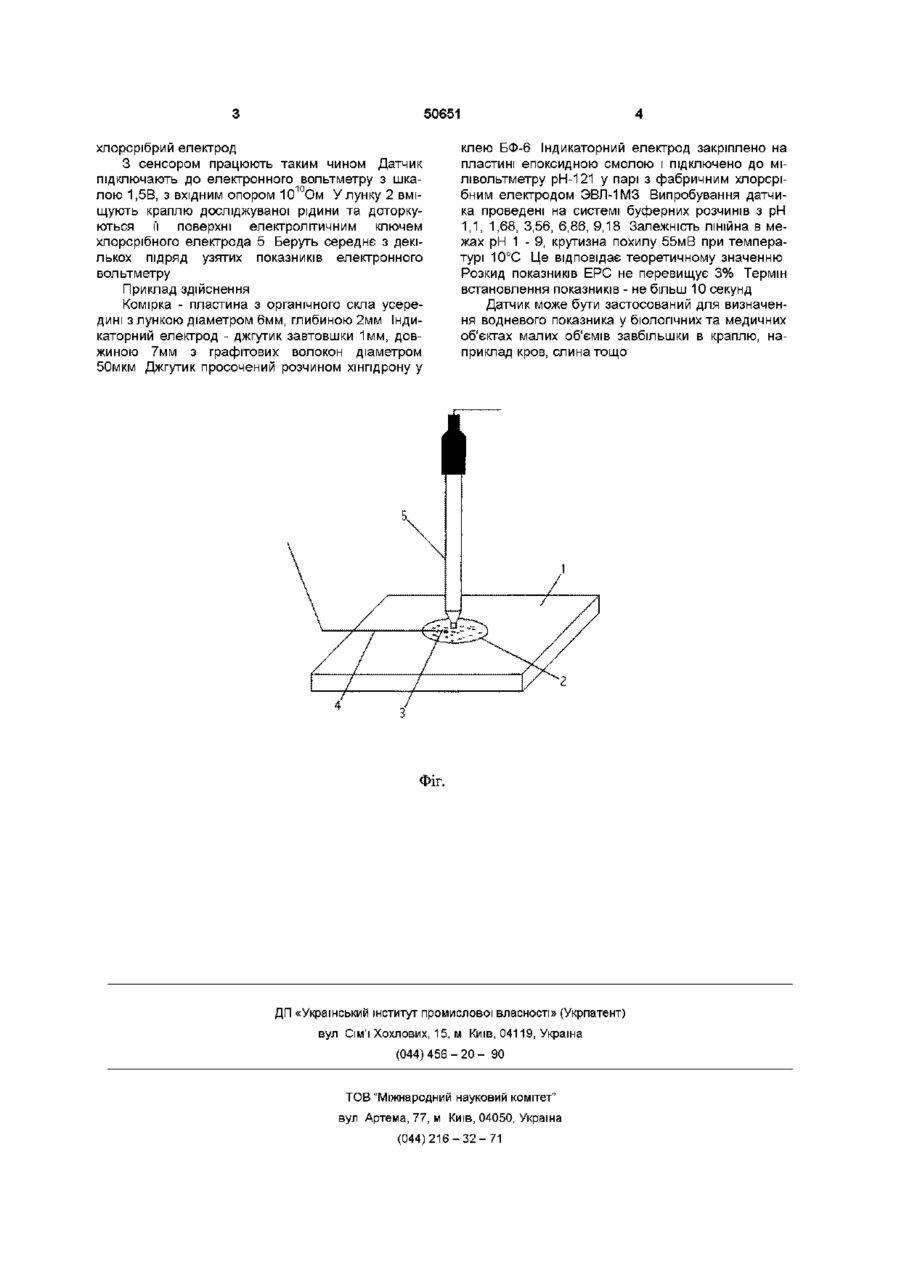

Датчик для вимірювання рН, який складається з комірки для заповнення досліджуваної рідини, допоміжного хлоросрібного електрода і індикаторного хшпдронного електрода, провідна основа якого виконана з графіту, який відрізняється тим, що провідна основа індикаторного хшпдронного електрода виконана у вигляді джгутика з графітових волокон, а комірка являє собою лунку в пластині з індиферентного матеріалу, в якій закріплено індикаторний електрод Винахід має відношення до медицини, санітари, криміналістики та біологи Відомий аналогічний пристрій для вимірювання рН, який складається із допоміжного хлорсрібного електроду і індикаторного хшпдронного електроду [Стромберг А Г, Семченко Д П Физическая химия Учеб пособие для вузов - М Высшая школа, 1973 - С 294 - 295] Останній уявляє собою платину, яка занурена в досліджуваний розчин, у який додано твердий хшпдрон до насичення Такий електрод може фіксувати водневу функцію у рідинних розчинах від 1 до 8 одиниць рН Недоліком такого пристрою є великий об'єм проби досліджуваного розчину (не менш 5мл), необхідність використання платини та и регенерація внаслідок швидкого отруєння мір проби та спростити техніку вимірювання Зазначена мета досягається тим, що в відомому технічному рішенні, яке складається з комірки для заповнення досліджуваної рідини, допоміжного хлорсрібного електроду і індикаторного хшпдронного електроду, провідна основа якого виконана з графіту, при чому вона виконана у вигляді джгутика з графітових волокон А комірка уявляє собою лунку в пластині з індиферентного матеріалу, в якій закріплено індикаторний електрод Виконання індикаторного електроду у вигляді джгутика, який закріплено в заглибленні комірки, дозволяє звести до мінімуму об'єм досліджуваної проби Використання в якості струмопровідної основи електроду з графітових волокон дозволяє підвищити сорбційну здібність електродної поверхні Завдяки цьому покращується відтворення результатів при скороченні терміну одиничних вимірювань Таким чином, основними суттєвими ознаками винаходу є виконання індикаторного електроду у вигляді джгутика з графітових волокон, виконання комірки у вигляді лунки в пластині з індиферентного матеріалу, кріплення індикаторного електроду безпосередньо у комірці На фіг поданий пристрій У пластині з індиферентного непровідного матеріалу І виконана лунка 2 з закріпленим індикаторним електродом 3, виконаним у вигляді джгутика з графітових волокон, які просочені композитом з хшпдрону і з'єднуючого 4 - вивід індикаторного електроду 5 - допоміжний Найбільш близьким до пропонованого рішення є датчик для вимірювання рН з хшпдронним електродом (прототип) [Электрод для измерения рН А с № 1800354 СССР / С И Кричмар, Н А Сотникова - Опубл 07 03 93, Бюл № 9 - 2 с ] У ньому індикаторний електрод виконано у вигляді поверхні січення скляної трубки, яка заповнена композит з порошків графіту, хшпдрона та з'єднуючого При чому січення трубки виконано під гострим кутом для легкого введення у в'язку або сипучу масу, наприклад у грунт Недоліком прототипу є великий об'єм досліджуваної проби та необхідність періодичної регенерації робочої поверхні електроду Задачею винаходу є створення датчика для вимірювання рН, в якому за рахунок конструктивних особливостей можна звести до мінімуму роз ю (О о ю 50651 хлорсрібрий електрод З сенсором працюють таким чином Датчик підключають до електронного вольтметру з шка10 лою 1,5В, з вхідним опором 10 Ом У лунку 2 вміщують краплю досліджуваної рідини та доторкуються її поверхні електролітичним ключем хлорсрібного електрода 5 Беруть середнє з декількох підряд узятих показників електронного вольтметру Приклад здійснення Комірка - пластина з органічного скла усередині з лункою діаметром 6мм, глибиною 2мм Індикаторний електрод - джгутик завтовшки 1мм, довжиною 7мм з графітових волокон діаметром 50мкм Джгутик просочений розчином хшпдрону у клею БФ-6 Індикаторний електрод закріплено на пластині епоксидною смолою і підключено до мілівольтметру рН-121 у парі з фабричним хлорсрібним електродом ЭВЛ-1МЗ Випробування датчика проведені на системі буферних розчинів з рН 1,1, 1,68, 3,56, 6,86, 9,18 Залежність лінійна в межах рН 1 - 9, крутизна похилу 55мВ при температурі 10°С Це відповідає теоретичному значенню Розкид показників ЕРС не перевищує 3% Термін встановлення показників - не більш 10 секунд Датчик може бути застосований для визначення водневого показника у біологічних та медичних об'єктах малих об'ємів завбільшки в краплю, наприклад кров, слина тощо Фіг.ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
