Датчик динамічного тиску
Формула / Реферат
Датчик динамічного тиску, що містить корпус, круглу жорстко защемлену мембрану, на якій розташовані тензорезистори з виводами, який відрізняється тим, що додатково містить блок обробки сигналів, акселерометр з виводами, що розташований в центрі мембрани, вихідний кабель, який разом з виводами з тензорезисторів та акселерометра під'єднаний до блока обробки сигналів.
Текст

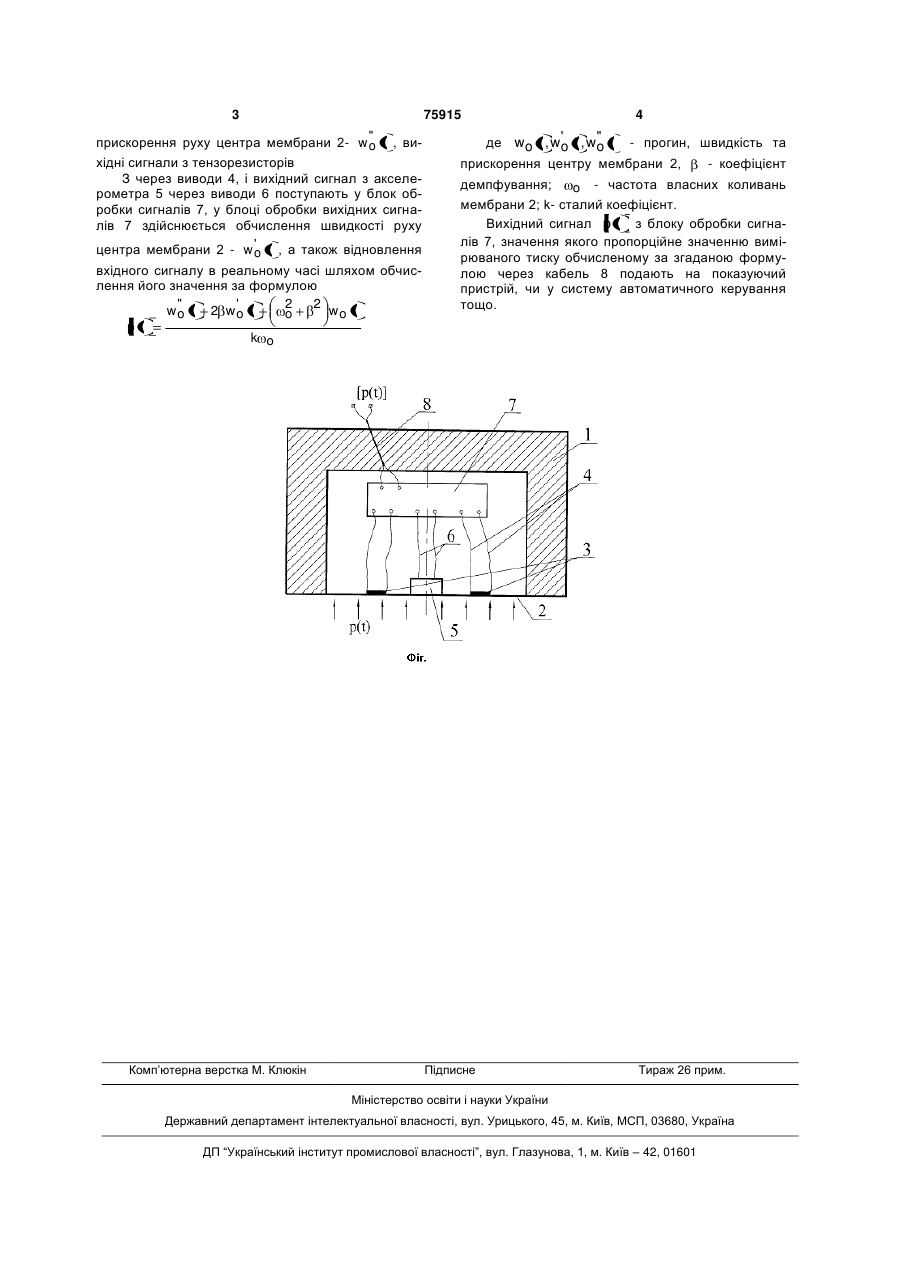

Датчик динамічного тиску, що містить корпус, круглу жорстко защемлену мембрану, на якій розташовані тензорезистори з виводами, який відрізняється тим, що додатково містить блок обробки сигналів, акселерометр з виводами, що розташований в центрі мембрани, вихідний кабель, який разом з виводами з тензорезисторів та акселерометра під'єднаний до блока обробки сигналів. (19) (21) 2003109369 (22) 17.10.2003 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Тихан Мирослав Олексійович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) JP 2002116106, G01L9/04, H01L29/84, 19.04.2002 JP 6258342, G01L9/12, H01L29/84, 16.09.1994 3 75915 прискорення руху центра мембрани 2- w " t , виo хідні сигнали з тензорезисторів З через виводи 4, і вихідний сигнал з акселерометра 5 через виводи 6 поступають у блок обробки сигналів 7, у блоці обробки вихідних сигналів 7 здійснюється обчислення швидкості руху центра мембрани 2 - w 'o t , а також відновлення вхідного сигналу в реальному часі шляхом обчислення його значення за формулою 2 2 w t w " t 2 w 'o t o o o pt k o Комп’ютерна верстка М. Клюкін 4 де w o t , w 'o t , w " t - прогин, швидкість та o прискорення центру мембрани 2, - коефіцієнт демпфування; o - частота власних коливань мембрани 2; k- сталий коефіцієнт. Вихідний сигнал p t з блоку обробки сигналів 7, значення якого пропорційне значенню вимірюваного тиску обчисленому за згаданою формулою через кабель 8 подають на показуючий пристрій, чи у систему автоматичного керування тощо. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDynamic pressure transducer
Автори англійськоюTykhan Myroslav Oleksiiovych
Назва патенту російськоюДатчик динамического давления
Автори російськоюТихан Мирослав Алексеевич
МПК / Мітки
МПК: G01L 23/00
Мітки: динамічного, датчик, тиску
