Фільтрувальний елемент трубчастого типу

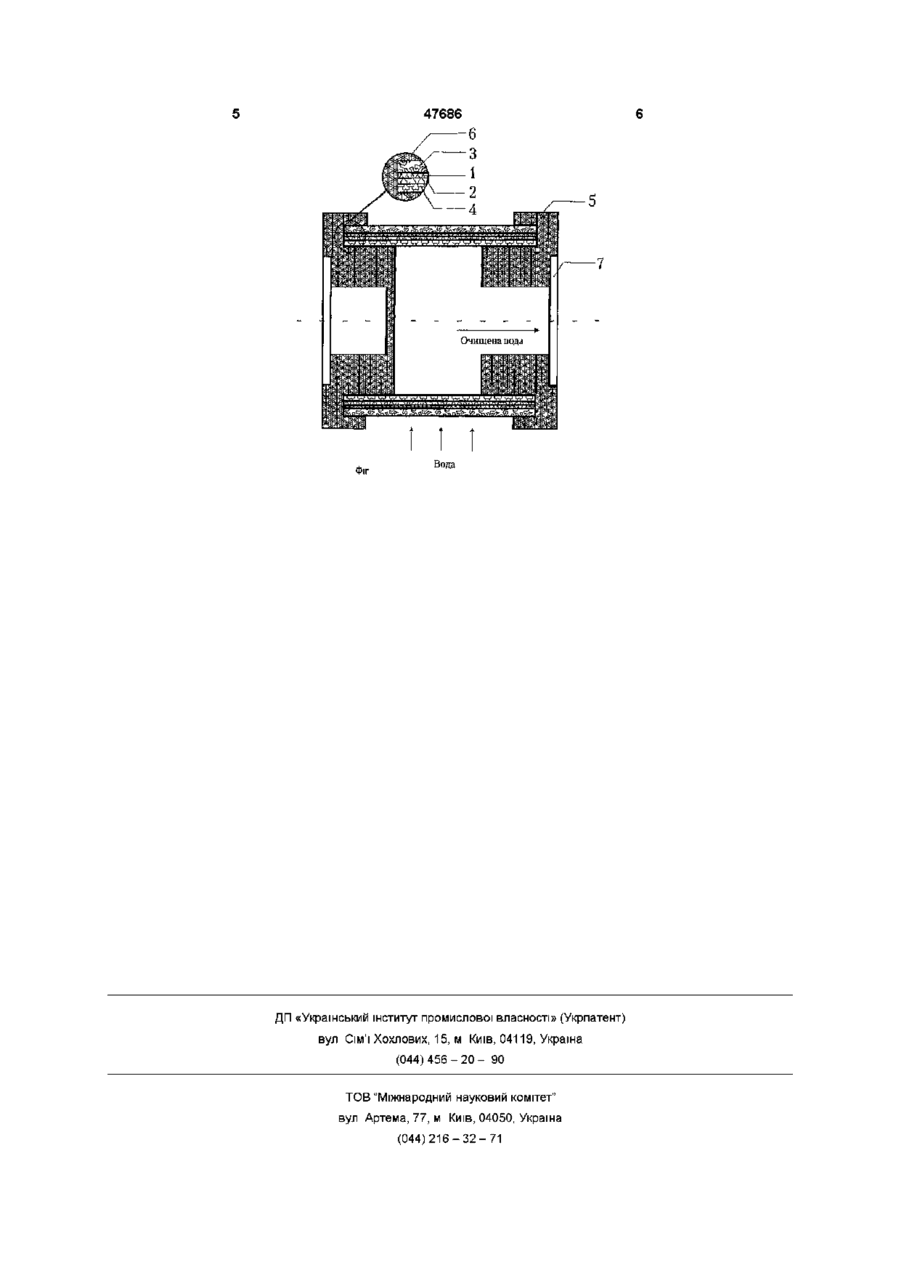

Фільтрувальний елемент трубчастого типу, що складається з послідовно розміщених шарів філь Недоліками цього фільтру є вимивання у фільтрат волокон целюлози разом із сорбованими на них бактеріями, вірусами та іншими забруднювачами та неповне використання фільтрувальної поверхні фільтрувального елементу, а також погіршення гідравлічних характеристик внаслідок не Використання підкладок з такими порами запобігає попаданню в фільтрат волокон целюлози з адсорбованими на них бактеріями та вірусами, а також іншими забруднювачами, наприклад радіонуклідами, що дозволяє підвищити ефективність очищення води Застосування нетканого пористого волокна на основі поліетилену і/або поліпропілену у фільтрувальному елементі, що заявляється, обумовлено його механічною МІЦНІСТЮ, ХІМІЧНОЮ (О 00 (О 47686 об'єм пор матеріалу підкладок дорівнює або більСТІЙКІСТЮ, нешкідливістю, а також можливістю гаший від загального об'єму пор паперового матерірячого формування нетканого матеріалу з необалу хідним розміром пор, що дозволяє використовуваВинахід пояснюється кресленням, на якому ти ефект скорочення волокон сформованих зображений фільтрувальний елемент в розрізі підложок при охолодженні для досягнення найбільш рівномірного та щільного прилягання шарів Фільтрувальний елемент включає послідовно паперу один до одного і шарів підкладок до шарів розміщені шари фільтрувальних матеріалів 1 та 2 паперу по всій площині фільтрувальної поверхні Шар 1 являє собою папір, виготовлений із карбоктрубчастого фільтрувального елементу За рахусиметилцелюлози з бентонітом і/або палигорскінок рівномірного щільного прилягання фільтруватом, а наступний за ним - шар 2 паперу, виготовльних паперових шарів один до одного досягаєтьлений із фосфатцелюлози Паперові шари 1 та 2 ся повнота використання поверхні активного шару обладнані підкладками 3 та 4, що виготовлені з нетканого пористого волокна на основі поліетилеЦей фільтрувальний елемент теж має недолік, ну і/або поліпропілену, або поліпропілену з поліякий полягає в тому, що підкладки та шар карбокетиленом Підкладки 3 та 4 щільно прилягають до симетилцелюлози з бентонітом пропускають до розміщених між ними шарів паперу 1 та 2 Пори активного гелеподібного шару механічні забрудпідкладок 3 та 4 менші ніж пори паперового матенювачі, розміри яких менші, ніж розміри пор паперіалу шарів 1 та 2 та їх відносна ЩІЛЬНІСТЬ дорівру Це скорочує строк служби фільтрувального нюється або менша відносної ЩІЛЬНОСТІ папероелементу, оскільки активний шар має обмежену вого матеріалу грязьоємність Розмір пор паперу практично неможливо регулювати, тому що волокна целюлози мають природне походження Причому, зменшення пор паперу приведе до значного підвищення відносної ЩІЛЬНОСТІ паперу, і, як наслідок, до значного зростання гідравлічного опору В основу винаходу, що заявляється, поставлена задача вдосконалення фільтрувального елементу шляхом зміни розміру пор підкладок та відносної ЩІЛЬНОСТІ останніх, що забезпечить захист активного гелеподібного шару від забруднення механічними частками, які мають розміри менші від розмірів пор паперу, а це, в свою чергу, подовжить строк служби елементу при збереженні його гідравлічних характеристик Поставлена задача вирішується за рахунок того, що у фільтрувальному елементі, що складається з послідовно розміщених шарів фільтрувальних матеріалів, один з яких являє собою папір, виготовлений із карбоксиметилцелюлози з бентонітом і/або палигорскітом, а наступний - шар паперу, виготовлений із фосфатцелюлози, та підкладок, виготовлених з нетканого пористого волокна на основі поліетилену і/або поліпропілену, які рівномірно прилягають до розміщених між ними шарів паперу, згідно винаходу, пори підкладок виконані меншими ніж пори паперового матеріалу та їх відносна ЩІЛЬНІСТЬ дорівнює або менша відносної ЩІЛЬНОСТІ паперового матеріалу Підкладки з меншими порами по відношенню до пор паперового матеріалу зменшують грязьове навантаження на активний гелеподібний шар, оскільки не пропускають до нього механічні забруднювачі із розмірами частинок, меншими не тільки за пори паперового матеріалу, а і за пори матеріалу підкладок Таким чином подовжується строк служби фільтрувального елемента в цілому При цьому гідравлічний опір фільтрувального елементу не підвищується, тому що підкладки, які мають пори меншого розміру ніж пори паперу, але меншу або рівну відносну ЩІЛЬНІСТЬ, здатні пропускати таку ж або більшу КІЛЬКІСТЬ рідини за однакові проміжки часу, тобто виконувати функції дренажу по відношенню до паперу, оскільки загальний Фільтрувальний елемент працює наступним чином Вода, проходячи крізь шар зовнішньої підкладки 3 із поліетиленового і/або пропіленового волокна, звільняється від механічних часток, пдроокислів тривалентного заліза і гідрофобних забруднювачів Завдяки тому, що пори підкладки З менші ніж пори паперового матеріалу, ця підкладка 3 затримує навіть ті механічні частки, що не зможе затримати шар 1 паперового матеріалу Після підкладки 3 вода надходить на шар паперу 1, що виготовлений із карбоксиметилцелюлози з бентонітом і/або палигорскітом, змочує останню, що приводить до утворення гелю карбоксиметилцелюлози Гель карбоксиметилцелюлози і бентоніт, або палигорскіт, або бентоніт з палигорскітом з течею води потрапляє на нижчерозміщений шар паперу 2 із фосфатцелюлози, формуючи на його поверхні активний шар, який затримує віруси та бактерії Завдяки тому, що на цей активний шар не попадають навіть дрібні механічні частки, він довгий строк зберігає свою активність, тобто спроможній затримувати бактерії більш довгий час, ніж при використанні фільтрувального елементу за прототипом Проходячи через шар паперу 2, що виготовлений із фосфатцелюлози, вода вимиває із паперу частину волокон целюлози із сорбованими на них бактеріями, вірусами та іншими забруднювачами і поступає на внутрішню підкладку 4 Завдяки тому, що підкладка 4 також має пори менші, ніж пори паперового матеріалу, частки целюлози затримуються в цій підкладки 4, тим самим досягається високий рівень очищення води При цьому, завдяки тому, що відносна ЩІЛЬНІСТЬ підкладок 3 та 4 менша або дорівнюється відносної ЩІЛЬНОСТІ паперового матеріалу шарів 1 та 2, не зважаючи на те, що пори підкладок менші ніж пори паперу, гідравлічні характеристики фільтрувального елементу не погіршуються Профільтрована вода збирається в порожнині, що утворена відрізком трубчастого фільтроелементу та кришками 5 та 6, за допомогою яких герметизовано торці відрізку, і через отвір 7 в кришці 5 поступає споживачеві ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
