Диспергатор

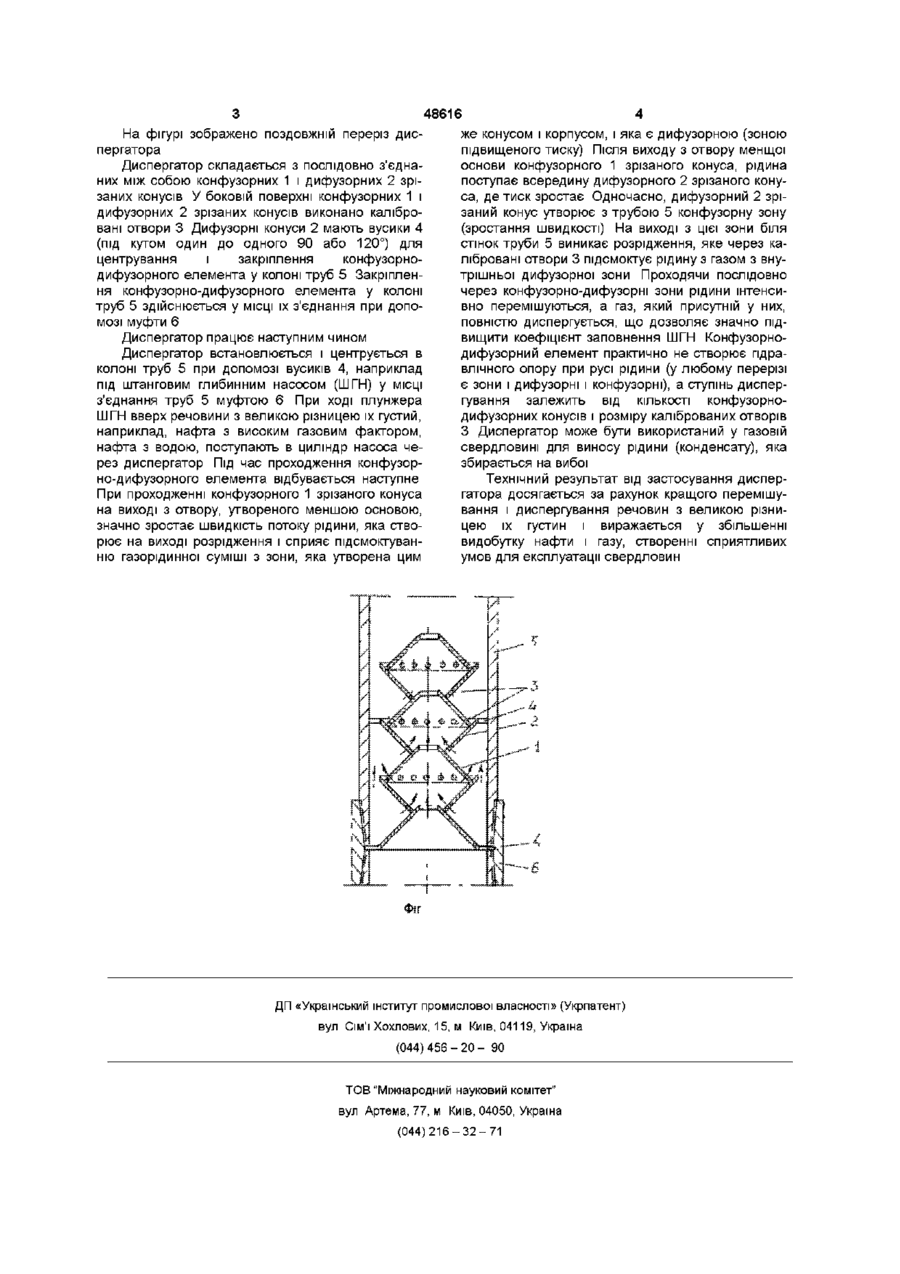

Диспергатор, що має трубчатий корпус, турбулізатор у вигляді зрізаних конусів, встановлених почергово більшими і меншими основами назустріч один одному, який відрізняється тим, що зрізані конуси послідовно з'єднані між собою і утворюють конфузорно-дифузорні елементи, у боковій поверхні зрізаних конусів виконано калібровані отвори, причому отвори у конфузорних конусах виконані біля їх більшої основи, а у дифузорних конусах - біля їх меншої основи Винахід, що пропонується відноситься до нафтової промисловості, конкретно до видобутку нафти, газу і може бути використаний в ХІМІЧНІЙ І ІНШИХ галузях промисловості для здійснення фізиКО-ХІМІЧНИХ процесів, які протікають при перемішуванні речовин з великою різницею їх густин Відомий змішувач (А с СССР №655417, МПК2 В 01 F 3/06, опубл 05 04 79 , бюл №13), у якому турбулізатори виконані у вигляді зрізаних конусів, які встановлені почергово один до одного більшими і меншими основами Недоліком даного пристрою є те, що енергія потоку рідини використовується недостатньо для диспергування, а виконання і розміщення конусів не забезпечує достатнього ступеня змішування і диспергування Найбільш близьким за технічною суттю До пристрою, що заявляється. є змішувач ( А с СССР №1191099 А, МПК4 В 01 F 5/00, опубл 15 11 85 , бюл №42), у якому зміщуючи елементи виконані у вигляді двох зрізаних конусів з профільними впадинами, виконаними вздовж твірних конусів, що мають поперечний переріз, який змінюється по колу з боку малої основи конуса до багатопелюсткової фігури у вигляді мальтійського хреста Недоліком цього пристрою є складність його конструкції, що робить досить важким його виготовлення, а також недостатнє диспергування потоку рідини, особливо, при наявності газової складової В основу винаходу покладено завдання створити диспергатор, у якому, за рахунок зміни конструкції і взаємного розміщення елементів досягається можливість кращого диспергування речовин з великою різницею їх густин Суть винаходу полягає утому, що у диспергаторі, що має трубчатий корпус, турбулізатор у вигляді зрізаних конусів, встановлених почергово більшими і меншими основами назустріч один одному, зрізані конуси послідовно з'єднані між собою і утворюють конфузорно-дифузорні елементи, у боковій поверхні зрізаних конусів виконано калібровані отвори, причому, отвори у конфузорних конусах виконані біля їх більшої основи, а у дифузорних конусах біля їх меншої основи Суттєвими ВІДМІННИМИ ознаками диспергатора є те, що, зрізані конуси послідовно з'єднані між собою і утворюють конфузорно-дифузорні елементи, у боковій поверхні зрізаних конусів виконано калібровані отвори, причому, отвори у конфузорних конусах виконані біля їх більшої основи, а у дифузорних конусах біля їх меншої основи Послідовне з'єднання зрізаних конусів між собою дозволяє утворити конфузорно-дифузорні елементи, у яких, за рахунок утворення зон розрідження і підвищеного тиску, покращуються умови диспергування Виконання у бокових поверхнях зрізаних конусів каліброваних отворів дозволяє з'єднати між собою зони підвищеного тиску і розрідження Виконання отворів у конфузорних конусах біля їх більшої основи, а у дифузорних конусах біля їх меншої основи дозволяє з'єднувати зони підвищеного тиску і розрідження у місцях найбільш оптимального створення умов для диспергування Сукупність суттєвих ознак у диспергаторі забезпечує технічний результат, який полягає у покращанні диспергування речовин з великою різницею їх густин (О (О 00 На фігурі зображено поздовжній переріз диспергатора Диспергатор складається з послідовно з'єднаних між собою конфузорних 1 і дифузорних 2 зрізаних конусів У боковій поверхні конфузорних 1 і дифузорних 2 зрізаних конусів виконано калібровані отвори 3 Дифузорні конуси 2 мають вусики 4 (під кутом один до одного 90 або 120°) для центрування і закріплення конфузорнодифузорного елемента у колоні труб 5 Закріплення конфузорно-дифузорного елемента у колоні труб 5 здійснюється у МІСЦІ їх з'єднання при допомозі муфти 6 Диспергатор працює наступним чином Диспергатор встановлюється і центрується в колоні труб 5 при допомозі вусиків 4, наприклад під штанговим глибинним насосом (ШГН) у МІСЦІ з'єднання труб 5 муфтою 6 При ході плунжера ШГН вверх речовини з великою різницею їх густий, наприклад, нафта з високим газовим фактором, нафта з водою, поступають в циліндр насоса через диспергатор Під час проходження конфузорно-дифузорного елемента відбувається наступне При проходженні конфузорного 1 зрізаного конуса на виходіз отвору, утвореного меншою основою, значно зростає швидкість потоку рідини, яка створює на виході розрідження і сприяє підсмоктуванню газорідинної суміші з зони, яка утворена цим 48616 же конусом і корпусом, і яка є дифузорною (зоною підвищеного тиску) Після виходу з отвору менщої основи конфузорного 1 зрізаного конуса, рідина поступає всередину дифузорного 2 зрізаного конуса, де тиск зростає Одночасно, дифузорнии 2 зрізаний конус утворює з трубою 5 конфузорну зону (зростання швидкості) На виході з цієї зони біля стінок труби 5 виникає розрідження, яке через калібровані отвори 3 підсмоктує рідину з газом з внутрішньої дифузорної зони Проходячи послідовно через конфузорно-дифузорні зони рідини інтенсивно перемішуються, а газ, який присутній у них, повністю диспергується, що дозволяє значно підвищити коефіцієнт заповнення ШГН Конфузорнодифузорний елемент практично не створює гідравлічного опору при русі рідини (у любому перерізі є зони і дифузорні і конфузорні), а ступінь диспергування залежить від КІЛЬКОСТІ конфузорнодифузорних конусів і розміру каліброваних отворів З Диспергатор може бути використаний у газовій свердловині для виносу рідини (конденсату), яка збирається на вибої Технічний результат від застосування диспергатора досягається за рахунок кращого перемішування і диспергування речовин з великою різницею їх густин і виражається у збільшенні видобутку нафти і газу, створенні сприятливих умов для експлуатації свердловин ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
