Диспергатор

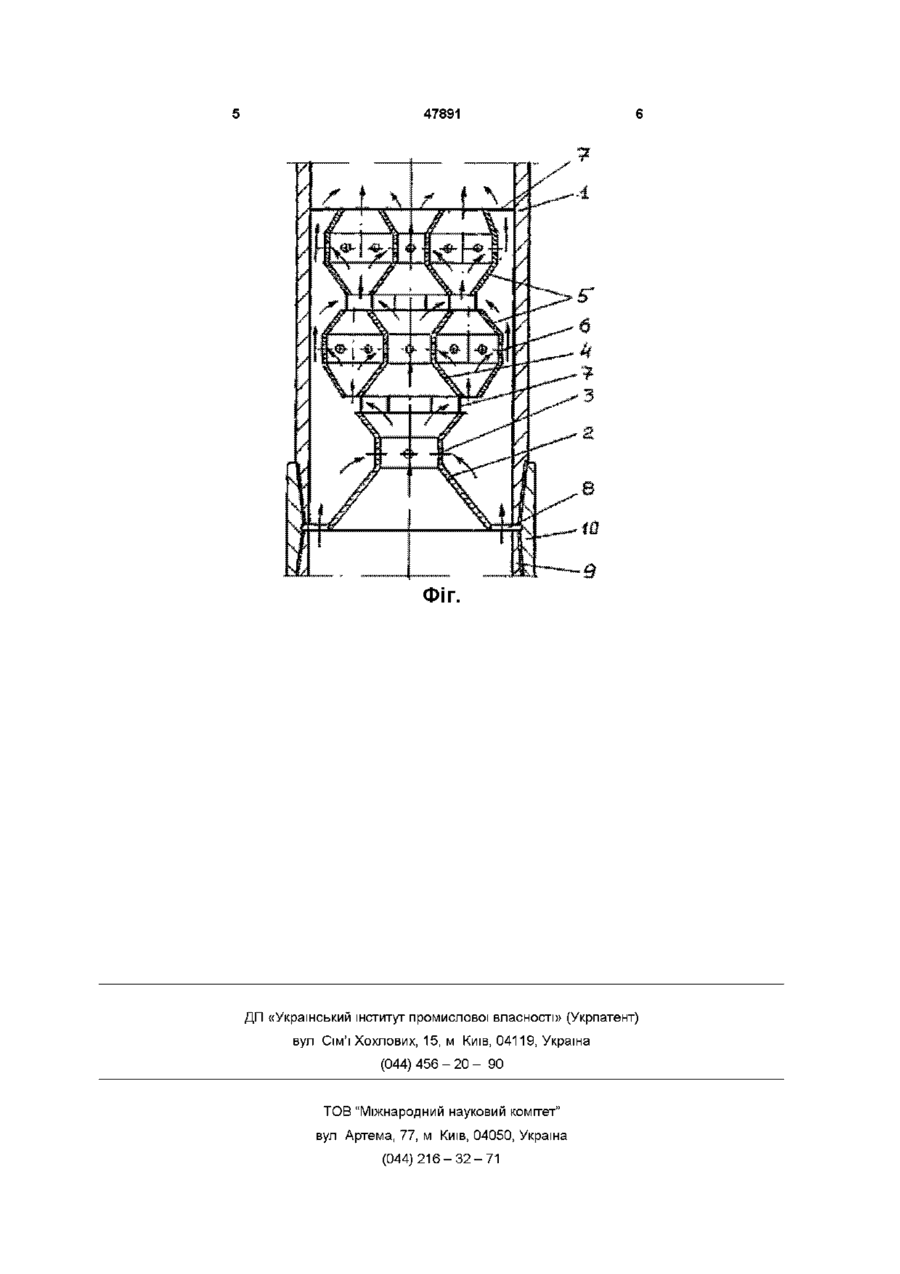

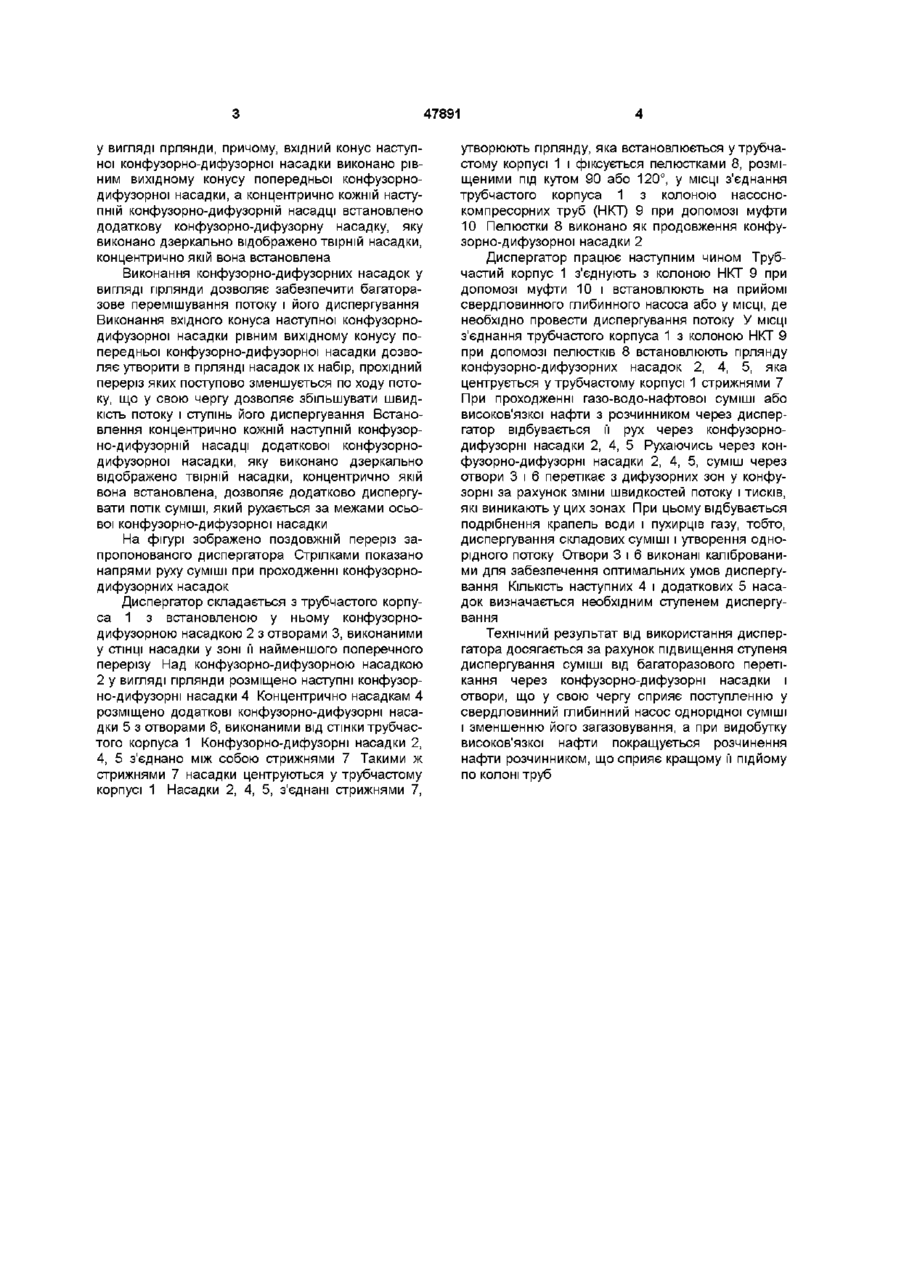

Диспергатор, що містить трубчастий корпус з встановленою у ньому конфузорно-дифузорною насадкою з отворами, виконаними у СТІНЦІ насадки у зоні и найменшого поперечного перерізу, який відрізняється тим, що конфузорно-дифузорні насадки виконано у вигляді гірлянди, причому вхідний конус наступної конфузорно-дифузорної насадки виконано рівним вихідному конусу попередньої конфузорно-дифузорної насадки, а концентрично кожній наступній конфузорнодифузорній насадці встановлено додаткову конфузорно-дифузорну насадку, яку виконано дзеркально відображено твірній насадки, концентрично якій вона встановлена Винахід, що пропонується, відноситься до нафтової промисловості, а конкретно, до змішувачів, які використовуються для інтенсифікації процесів перемішування і диспергування сумішей, які перекачуються або добуваються з свердловин Відомий пристрій для видалення рідини з газових і газоконденсатних свердловин (Патент Російської Федерації № 2058476 С1, МПК6 Е 21 В 43/00, опубл 20 04 96 р , бюл № 11 ), у якому між колоною труб і патрубком встановлено герметизуюче кільце, які утворюють кільцеву камеру, у якій встановлено колінчасті трубки, що з'єднані з отворами у патрубку у зоні його найменшого поперечного перерізу Рідина виноситься з пристрою за рахунок швидкістного потоку газу, що проходить у звуженому перерізі патрубка і викликає и диспергування у потоці газу Недоліком пристрою є недостатнє диспергування рідини у потоці газу, що потребує встановлення додаткових пристроїв на певній віддалі по шляху руху газо-рідинного потоку Найбільш близьким за технічною суттю до пристрою, що заявляється, є змішувач (А с СРСР № 1795153 А1, МПК6 F 04 F 5/00, опубл 15 02 93 р , бюл № 6), у трубчастому корпусі якого встановлено конфузорно-дифузорну насадку з отворами в и СТІНЦІ у зоні найменшого прохідного перерізу, при цьому вхідний переріз насадки спряжено з внутрішньою стінкою трубопровода, а вихідна ди фузорна ділянка насадки встановлена у трубопроводі з утворенням з внутрішньою стінкою кільцевого щілинного отвору Недоліком відомого пристрою є недостатньо ефективне змішування і диспергування, оскільки процес відбувається одноразово В основу винаходу, що заявляється, поставлено завдання створити диспергатор, у якому, за рахунок введення нових конструктивних елементів і їх взаємного розміщення, досягається підвищення ступеня диспергування потоку суміші за рахунок багаторазового перетікання суміші через конфузорно-дифузорні насадки і отвори Суть винаходу, що заявляється, полягає у тому, що у диспергаторі, що має трубчастий корпус з встановленою у ньому конфузорно-дифузорною насадкою з отворами, виконаними у СТІННІ насадки у зоні її найменшого поперечного перерізу, конфузорно-дифузорні насадки виконано у вигляді гірлянди, причому, вхідний конус наступної конфузорно-дифузорної насадки виконано рівним вихідному конусу попередньої конфузорно-дифузорної насадки, а концентрично кожній наступній конфузорно-дифузорній насадці встановлено додаткову конфузорно-дифузорну насадку, яку виконано дзеркально відображено твірній насадки, концентрично якій вона встановлена Суттєвими ВІДМІННИМИ ознаками диспергатора є те, що, конфузорно-дифузорні насадки виконано 00 47891 у вигляді гірлянди, причому, вхідний конус наступної конфузорно-дифузорної насадки виконано рівним вихідному конусу попередньої конфузорнодифузорної насадки, а концентрично кожній наступній конфузорно-дифузорній насадці встановлено додаткову конфузорно-дифузорну насадку, яку виконано дзеркально відображено твірній насадки, концентрично якій вона встановлена Виконання конфузорно-дифузорних насадок у вигляді гірлянди дозволяє забезпечити багаторазове перемішування потоку і його диспергування Виконання вхідного конуса наступної конфузорнодифузорної насадки рівним вихідному конусу попередньої конфузорно-дифузорної насадки дозволяє утворити в гірлянді насадок їх набір, прохідний переріз яких поступово зменшується по ходу потоку, що у свою чергу дозволяє збільшувати швидкість потоку і ступінь його диспергування Встановлення концентрично кожній наступній конфузорно-дифузорній насадці додаткової конфузорнодифузорної насадки, яку виконано дзеркально відображено твірній насадки, концентрично якій вона встановлена, дозволяє додатково диспергувати потік суміші, який рухається за межами осьової конфузорно-дифузорної насадки На фігурі зображено поздовжній переріз запропонованого диспергатора Стрілками показано напрями руху суміші при проходженні конфузорнодифузорних насадок Диспергатор складається з трубчастого корпуса 1 з встановленою у ньому конфузорнодифузорною насадкою 2 з отворами 3, виконаними у СТІНЦІ насадки у зоні її найменшого поперечного перерізу Над конфузорно-дифузорною насадкою 2 у вигляді гірлянди розміщено наступні конфузорно-дифузорні насадки 4 Концентрично насадкам 4 розміщено додаткові конфузорно-дифузорні насадки 5 з отворами 6, виконаними від стінки трубчастого корпуса 1 Конфузорно-дифузорні насадки 2, 4, 5 з'єднано між собою стрижнями 7 Такими ж стрижнями 7 насадки центруються у трубчастому корпусі 1 Насадки 2, 4, 5, з'єднані стрижнями 7, утворюють гірлянду, яка встановлюється у трубчастому корпусі 1 і фіксується пелюстками 8, розміщеними під кутом 90 або 120°, у МІСЦІ з'єднання трубчастого корпуса 1 з колоною насоснокомпресорних труб (НКТ) 9 при допомозі муфти 10 Пелюстки 8 виконано як продовження конфузорно-дифузорної насадки 2 Диспергатор працює наступним чином Трубчастий корпус 1 з'єднують з колоною НКТ 9 при допомозі муфти 10 і встановлюють на прийомі свердловинного глибинного насоса або у МІСЦІ, де необхідно провести диспергування потоку У МІСЦІ з'єднання трубчастого корпуса 1 з колоною НКТ 9 при допомозі пелюстків 8 встановлюють гірлянду конфузорно-дифузорних насадок 2, 4, 5, яка центрується у трубчастому корпусі 1 стрижнями 7 При проходженні газо-водо-нафтової суміші або високов'язкої нафти з розчинником через диспергатор відбувається її рух через конфузорнодифузорні насадки 2, 4, 5 Рухаючись через конфузорно-дифузорні насадки 2, 4, 5, суміш через отвори 3 і 6 перетікає з дифузорних зон у конфузорні за рахунок зміни швидкостей потоку і тисків, які виникають у цих зонах При цьому відбувається подрібнення крапель води і пухирців газу, тобто, диспергування складових суміші і утворення однорідного потоку Отвори 3 і 6 виконані каліброваними для забезпечення оптимальних умов диспергування КІЛЬКІСТЬ наступних 4 і додаткових 5 насадок визначається необхідним ступенем диспергування Технічний результат від використання диспергатора досягається за рахунок підвищення ступеня диспергування суміші від багаторазового перетікання через конфузорно-дифузорні насадки і отвори, що у свою чергу сприяє поступленню у свердловинний глибинний насос однорідної суміші і зменшенню його загазовування, а при видобутку високов'язкої нафти покращується розчинення нафти розчинником, що сприяє кращому її підйому по колоні труб 47891 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
