Диспергатор

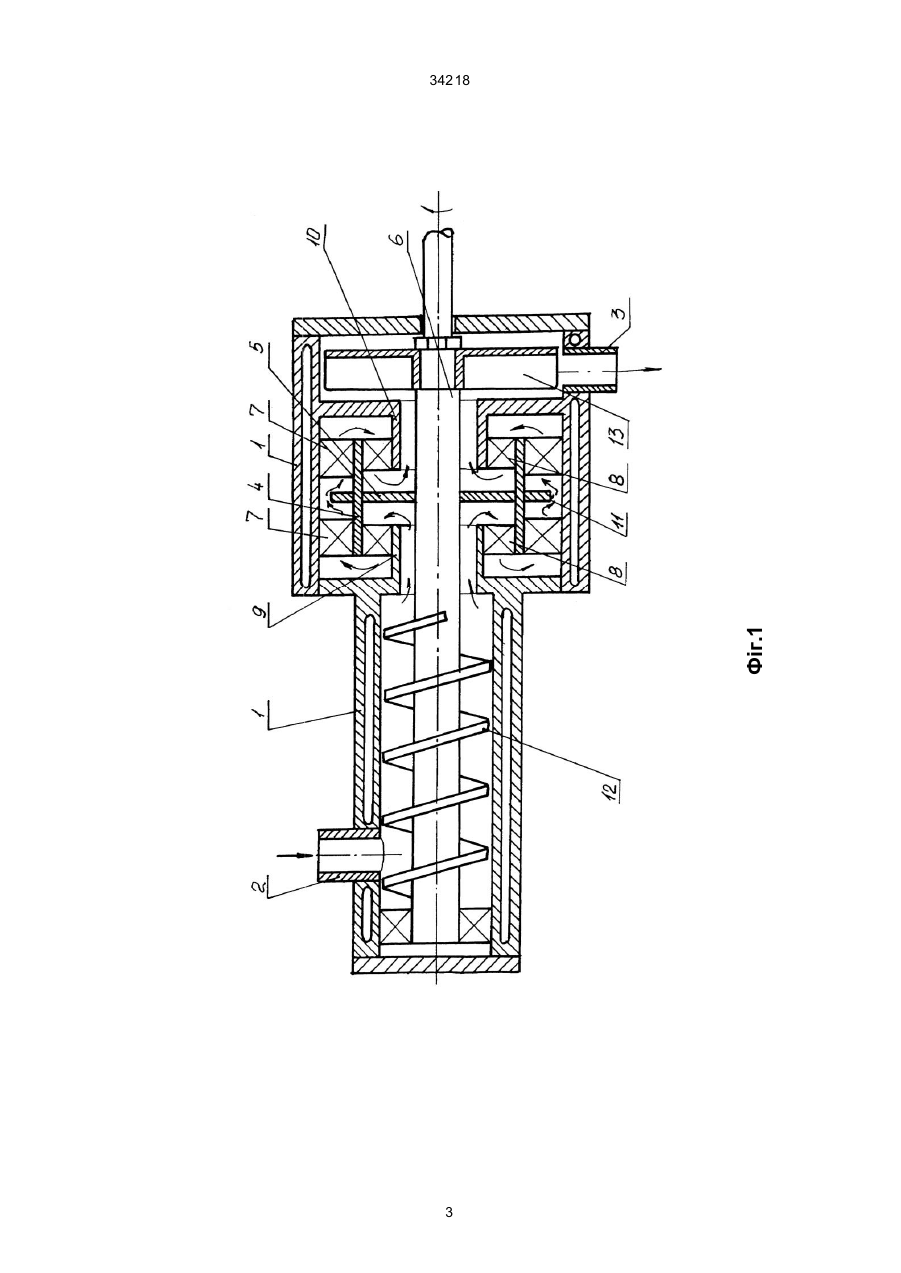

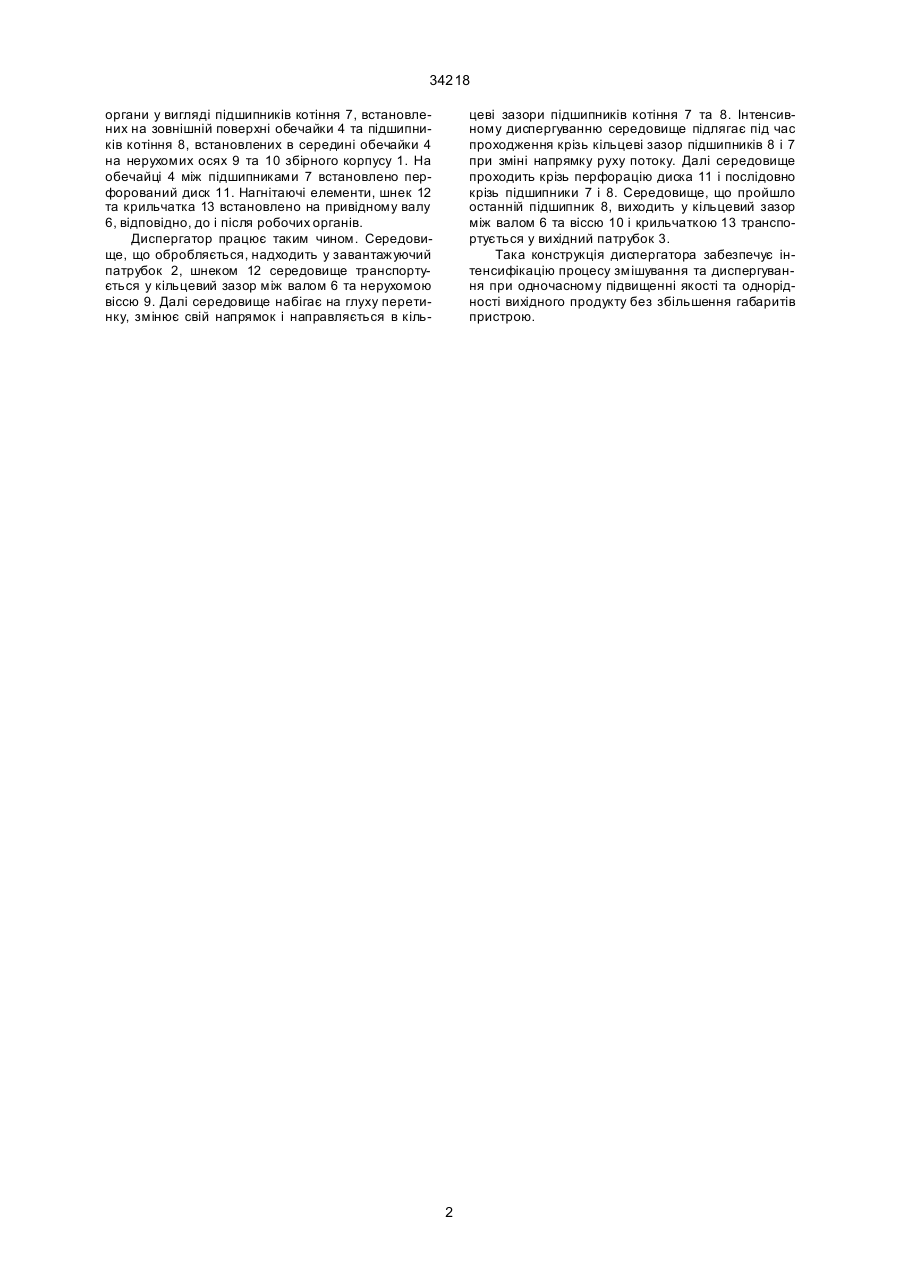

Диспергатор, що має корпус з сорочкою, завантажуючий та розвантажуючий патрубки, транспортуючі елементи та робочий орган у вигляді підшипників котіння, встановлених на зовнішній поверхні обечайки та в середині обечайки на нерухомій осі привідного валу та дисків між ними, який відрізняється тим, що всередині обечайки встановлено глуху перетинку для забезпечення послідовного проходження середовища, що обробляється, крізь кільцеві зазори підшипників. (19) (21) 99063330 (22) 15.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Коваленко Ігор Валентинович, Козир Алла Петрівна (73) Національний технічний університет України "Київський політехнічний інститут" 34218 органи у вигляді підшипників котіння 7, встановлених на зовнішній поверхні обечайки 4 та підшипників котіння 8, встановлених в середині обечайки 4 на нерухомих осях 9 та 10 збірного корпусу 1. На обечайці 4 між підшипниками 7 встановлено перфорований диск 11. Нагнітаючі елементи, шнек 12 та крильчатка 13 встановлено на привідному валу 6, відповідно, до і після робочих органів. Диспергатор працює таким чином. Середовище, що обробляється, надходить у завантажуючий патрубок 2, шнеком 12 середовище транспортується у кільцевий зазор між валом 6 та нерухомою віссю 9. Далі середовище набігає на глуху перетинку, змінює свій напрямок і направляється в кіль цеві зазори підшипників котіння 7 та 8. Інтенсивному диспергуванню середовище підлягає під час проходження крізь кільцеві зазор підшипників 8 і 7 при зміні напрямку руху потоку. Далі середовище проходить крізь перфорацію диска 11 і послідовно крізь підшипники 7 і 8. Середовище, що пройшло останній підшипник 8, виходить у кільцевий зазор між валом 6 та віссю 10 і крильчаткою 13 транспортується у вихідний патрубок 3. Така конструкція диспергатора забезпечує інтенсифікацію процесу змішування та диспергування при одночасному підвищенні якості та однорідності вихідного продукту без збільшення габаритів пристрою. 2 Фіг.1 34218 3 34218 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
