Диспергатор

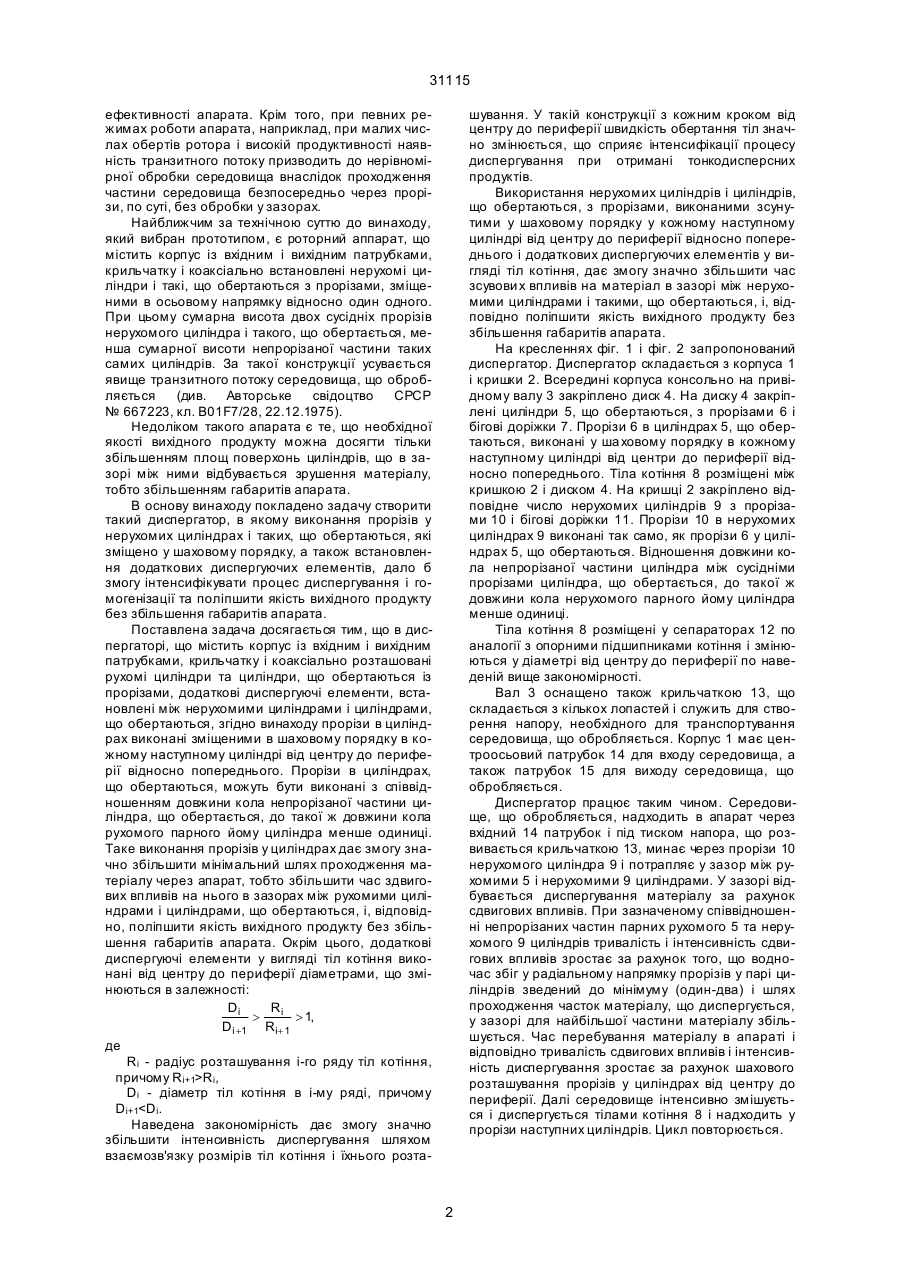

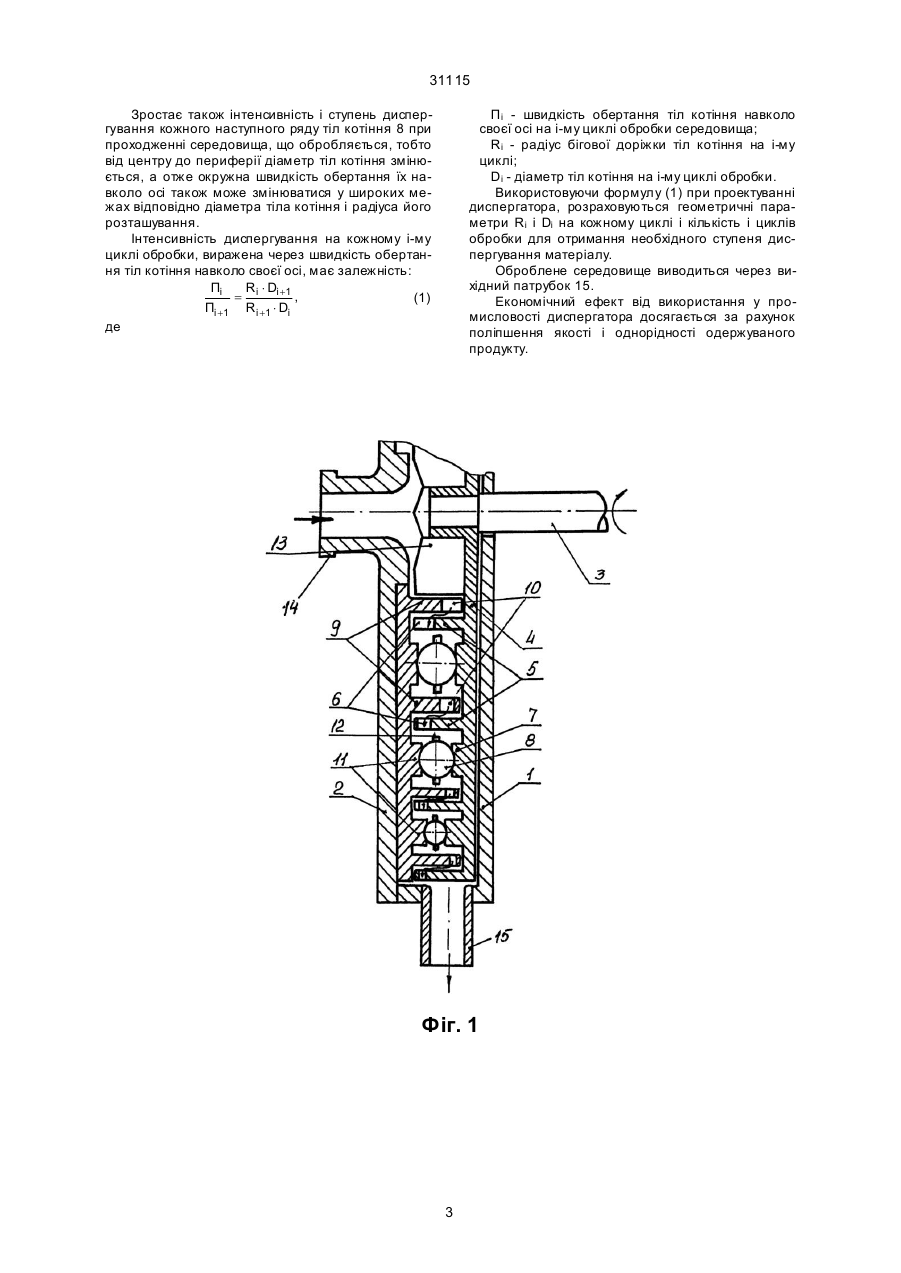

1. Диспергатор, що містить корпус з вхідним і вихідним патрубками, крильчатку і коаксиально встановлені нерухомі циліндри і циліндри, що обертаються, з прорізами в нерухомих циліндрах і циліндрах, що обертаються, додаткові диспергуючі елементи у вигляді тіл котіння різноманітних розмірів, який відрізняється тим, що прорізи у нерухомих циліндрах і циліндрах, що обертаються виконані зсунутими у ша ховому порядку в кожному 31115 ефективності апарата. Крім того, при певних режимах роботи апарата, наприклад, при малих числах обертів ротора і високій продуктивності наявність транзитного потоку призводить до нерівномірної обробки середовища внаслідок проходження частини середовища безпосередньо через прорізи, по суті, без обробки у зазорах. Найближчим за технічною суттю до винаходу, який вибран прототипом, є роторний аппарат, що містить корпус із вхідним і вихідним патрубками, крильчатку і коаксіально встановлені нерухомі циліндри і такі, що обертаються з прорізами, зміщеними в осьовому напрямку відносно один одного. При цьому сумарна висота двох сусідніх прорізів нерухомого циліндра і такого, що обертається, менша сумарної висоти непрорізаної частини таких самих циліндрів. За такої конструкції усувається явище транзитного потоку середовища, що обробляється (див. Авторське свідоцтво СРСР № 667223, кл. В01F7/28, 22.12.1975). Недоліком такого апарата є те, що необхідної якості вихідного продукту можна досягти тільки збільшенням площ поверхонь циліндрів, що в зазорі між ними відбувається зрушення матеріалу, тобто збільшенням габаритів апарата. В основу винаходу покладено задачу створити такий диспергатор, в якому виконання прорізів у нерухомих циліндрах і таких, що обертаються, які зміщено у шаховому порядку, а також встановлення додаткових диспергуючих елементів, дало б змогу інтенсифікувати процес диспергування і гомогенізації та поліпшити якість вихідного продукту без збільшення габаритів апарата. Поставлена задача досягається тим, що в диспергаторі, що містить корпус із вхідним і вихідним патрубками, крильчатку і коаксіально розташовані рухомі циліндри та циліндри, що обертаються із прорізами, додаткові диспергуючі елементи, встановлені між нерухомими циліндрами і циліндрами, що обертаються, згідно винаходу прорізи в циліндрах виконані зміщеними в шаховому порядку в кожному наступному циліндрі від центру до периферії відносно попереднього. Прорізи в циліндрах, що обертаються, можуть бути виконані з співвідношенням довжини кола непрорізаної частини циліндра, що обертається, до такої ж довжини кола рухомого парного йому циліндра менше одиниці. Таке виконання прорізів у циліндрах дає змогу значно збільшити мінімальний шлях проходження матеріалу через апарат, тобто збільшити час здвигових впливів на нього в зазорах між рухомими циліндрами і циліндрами, що обертаються, і, відповідно, поліпшити якість вихідного продукту без збільшення габаритів апарата. Окрім цього, додаткові диспергуючі елементи у вигляді тіл котіння виконані від центру до периферії діаметрами, що змінюються в залежності: Di Ri > > 1, Di +1 Ri+ 1 де Ri - радіус розташування і-го ряду тіл котіння, причому Ri+1>Ri, Di - діаметр тіл котіння в і-му ряді, причому Di+1
