Фурма

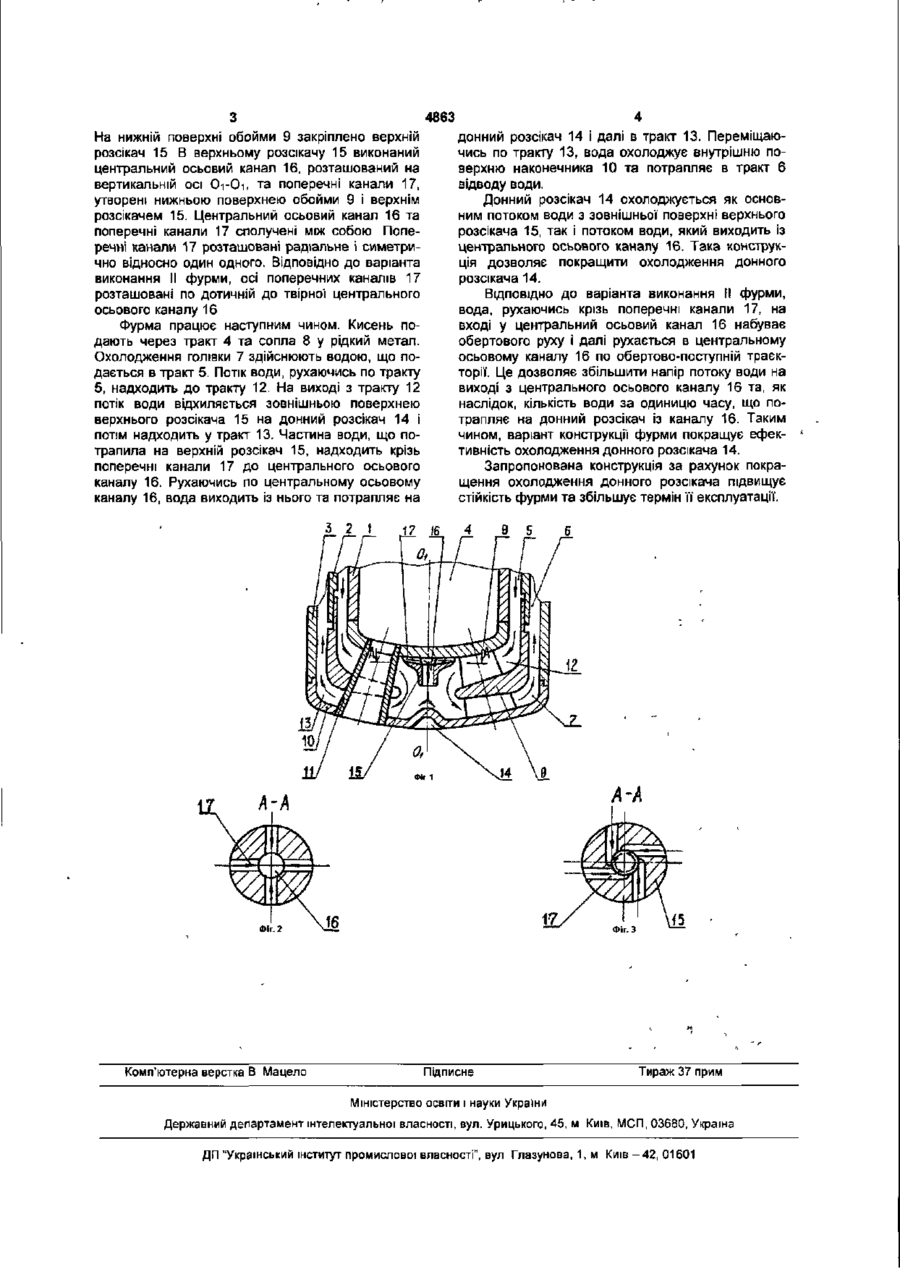

1. Фурма, яка містить тракт подачі кисню, тракт підведення і тракт відводу води, обойму, донний розсікач і верхній розсікач, прикріплений до нижньої поверхні обойми, яка відрізняється тим, що у верхньому розсікачі виконаний центральний осьовий канал та поперечні канали, при цьому центральний осьовий канал та поперечні канали з'єднані між собою. 2 Фурма за п. 1, яка відрізняється тим, що поперечні канали утворені нижньою поверхнею обойми і верхнім розсікачем. 3. Фурма за п. 1, яка відрізняється тим, що поперечні канали виконані радіальними і симетрично розташовані відносно один одного 4. Фурма за п. 1, яка відрізняється тим, що осі поперечних каналів є дотичними до твірної центрального осьового каналу. Корисна модель відноситься до металургії, конкретніше, до конструкцій фурм для продувки рідкого металу окислювачем і може бути використана, наприклад, при продувці сталі в кисневому конвертері. Відома фурма, яка містить тракт подачі кисню, тракт підведення і тракт відводу води, обойму, донний розсікач і верхній розсікач, прикріплений до нижньої поверхні обойми, (а.с. СРСР №1548215 А1, МПК С21С5/48, 07.03.90р., бюл. №9). Найбільш близьким технічним рішенням є фурма, яка містить тракт подачі кисню, тракт підведення і тракт відводу води, обойму, донний розсікач і верхній розсікач, прикріплений до нижньої поверхні обойми. Верхній розсікач має увігнуті грані, розміщені проти сопел (а с СРСР №1296595 А1,МПК:С21С5/48, 15.03 87р., бюл. №10). Недоліком відомих рішень є низька ефективність охолодження донного розсікача, який зазнає найбільш інтенсивного теплового впливу в результаті реакції кисню з рідким металом, унаслідок чого знижується стійкість фурми. В основу корисної" моделі поставлена задача шляхом зміни конструкції верхнього розсікача підвищити ефективність охолодження донного розсікача. Поставлена задача вирішується тим, що у фурмі, яка містить тракт подачі кисню, тракт підве дення і тракт відводу води, обойму, донний розсікач і верхній розсікач, прикріплений до нижньої поверхні обойми, відповідно до запропонованого технічного рішення, у верхньому розсікачі виконаний центральний осьовий канал та поперечні канали, при цьому центральний осьовий канал та поперечні канали сполучені між собою. Поперечні канали утворені нижньою поверхнею обойми і верхнім розсікачем та розташовані радіальне і симетрично відносно один одного. Відповідно до варіанта виконання фурми, осі поперечних каналів розташовані по дотичній до твірної центрального осьового каналу. На Фіг.1 зображена фурма, на Фіг.2 - перетин А-А на Фіг.1; на Фіг.З - перетин А - А на Фіг.1 (варіант виконання II) Фурма містить концентричне розташовані труби 1,2, 3. Внутрішня порожнина труби 1 є трактом 4 подачі кисню. Порожнина між трубами 1 та 2 є трактом 5 підведення води. Порожнина між трубами 2 та 3 є трактом 6 відводу води Труби 1, 2, З з'єднані з головкою 7. Головка містить обтічник 8, обойму 9 і наконечник 10. В отворах обойми 9 та наконечника 10 закріплені сопла 11 Порожнина між обтічником 8 та обоймою 9 є трактом 12 підведення води в головку 7. Порожнина між обтічником 8 та наконечником 10 є трактом 13 відводу води з головки 7. В наконечнику виконано донний розсікач 14, розташований на вертикальній осі Оі-Оі. 00 4863 На нижній поверхні обойми 9 закріплено верхній розсікач 15 В верхньому розсікачу 15 виконаний центральний осьовий канал 16, розташований на вертикальній осі О-І-О-І, та поперечні канали 17, утворені нижньою поверхнею обойми 9 і верхнім розсікачем 15. Центральний осьовий канал 16 та поперечні канали 17 сполучені між собою Поперечні канали 17 розташовані радіальне і симетрично відносно один одного. Відповідно до варіанта виконання II фурми, осі поперечних каналів 17 розташовані по дотичній до твірної центрального осьового каналу 16 Фурма працює наступним чином. Кисень подають через тракт 4 та сопла 8 у рідкий метал. Охолодження голівки 7 здійснюють водою, що подається в тракт 5. Потік ВОДИ, рухаючись по тракту 5, надходить до тракту 12. На виході з тракту 12 потік води відхиляється зовнішньою поверхнею верхнього розсікача 15 на донний розсікач 14 і потім надходить у тракт 13. Частина води, що потрапила на верхній розсікач 15, надходить крізь поперечні канали 17 до центрального осьового каналу 16. Рухаючись по центральному осьовому каналу 16, вода виходить із нього та потрапляє на Комп'ютерна верстка В Мацело донний розсікач 14 і далі в тракт 13. Переміщаючись по тракту 13, вода охолоджує внутрішню поверхню наконечника 10 та потрапляє в тракт 6 відводу води. Донний розсікач 14 охолоджується як основним потоком води з зовнішньої поверхні верхнього розсікача 15, так і потоком води, який виходить із центрального осьового каналу 16. Така конструкція дозволяє покращити охолодження донного розсікача 14. ВІДПОВІДНО ДО варіанта виконання II фурми, вода, рухаючись крізь поперечні канали 17, на вході у центральний осьовий канал 16 набуває обертового руху і далі рухається в центральному осьовому каналу 16 по обертово-поступній траєкторії. Це дозволяє збільшити напір потоку води на виході з центрального осьового каналу 16 та, як наслідок, кількість води за одиницю часу, що потрапляє на донний розсікач із каналу 16. Таким чином, варіант конструкції фурми покращує ефективність охолодження донного розсікача 14. Запропонована конструкція за рахунок покращення охолодження донного розсікача підвищує стійкість фурми та збільшує термін її експлуатації. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
