Відцентровий магнітний сепаратор

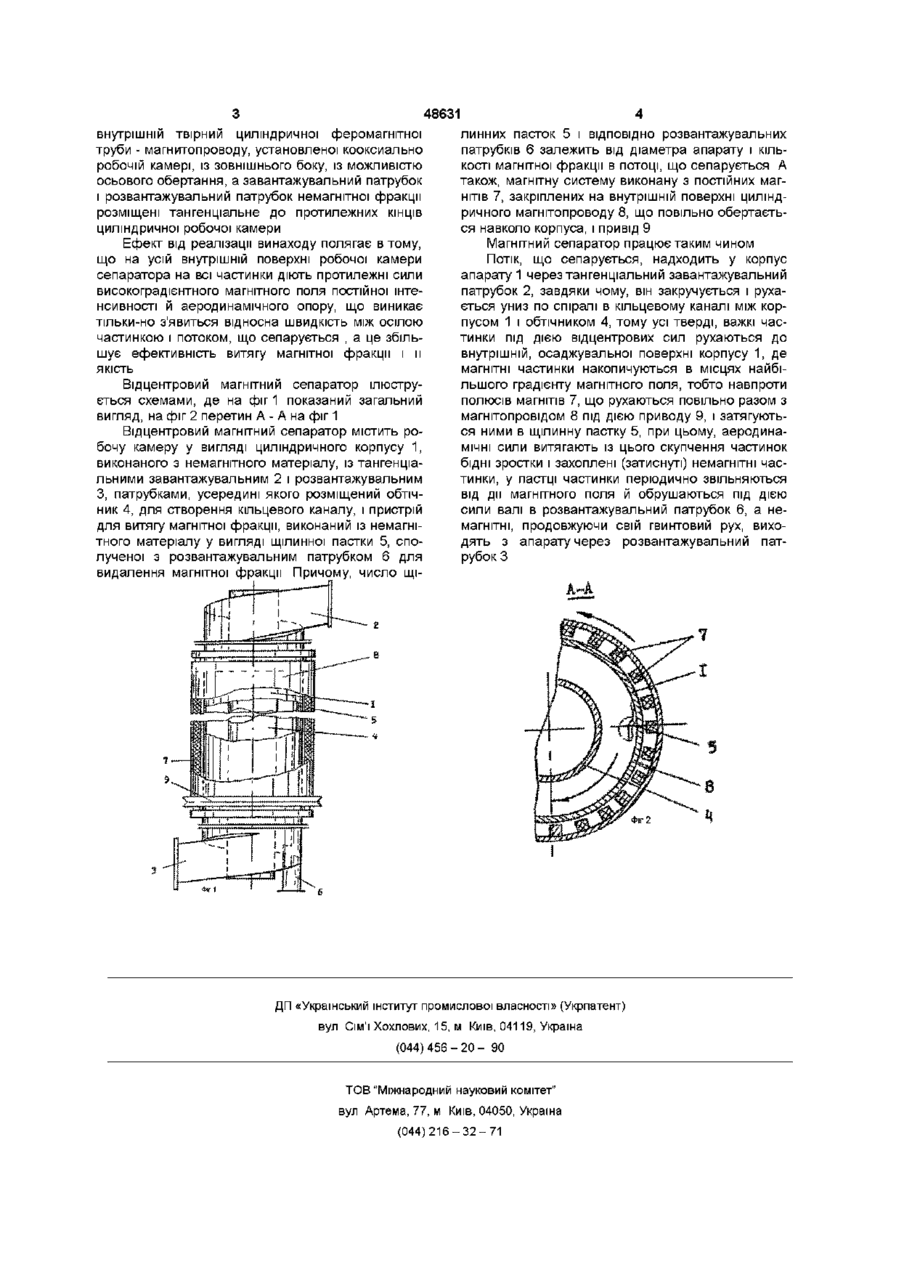

Відцентровий магнітний сепаратор, який містить робочу камеру, оснащену пристроями для виділення магнітної фракції, виконаними з немагнітного матеріалу, магнітну систему, завантажувальний і розвантажувальні патрубки, який відрізняється тим, що робоча камера виконана у вигляді вертикально встановленого циліндра, усередині якого розміщені пристрій для виділення магнітної фракції, виконаний у вигляді вертикаль них щілинних пасток, закріплених на внутрішньому боці циліндра в напрямку обертання потоку, що сепарується, і сполучених із розвантажувальними патрубками фракцій, та обтічник, виконаний у вигляді циліндричної труби, установленої коаксіально робочій камері з утворенням кільцевого каналу між ними, при цьому магнітна система виконана з постійних магнітів із полюсами, що чергуються, закріплених на внутрішній твірній циліндричної феромагнітної труби - магнітопроводу, установленої концентрично робочій камері, із зовнішнього боку, із можливістю осьового обертання, а завантажувальний патрубок і розвантажувальний патрубок немагнітної фракції розміщені тангенціально до протилежних КІНЦІВ циліндричної робочої камери Винахід відноситься до області магнітного збагачення корисних копалин і може бути використаний для витягу магнітної фракції із суспензій і аерозолю ВІДОМІ сепаратори для збагачення тонкоподрібнені к сильномагнітних матеріалів а рухомими, пульсуючими або змінними магнітними полями, які утворюються електромагнітними або рухливими магнітними системами (див Справочник по обогащению руд Основные процессу/Под ред О С Богданова, 2-е изд , -перераб і доп М Недра, 1983, с 381) Недоліками відомих сепараторів є мала продуктивність, велика енергоємність і низька експлуатаційна надійність Найбільш близьким до винаходу по технічній сутності і досягнутому результату б відцентровий магнітний сепаратор, що включає робочу камеру, магніти, завантажувальний і розвантажувальні патрубки (див авторское свидетельство №581994, кл В03С1/8, 1977) Недоліками даного сепаратора є мала площа поверхні робочого органу, поблизу якого на частинки діє магнітне поле, і періодичність його дії на них, що при високій турбулентності потоку, що сепарується, приводить до збільшення можливості проскакування магнітних частинок, тобто до низкою ефективності витягу магнітної фракції Задачею даного винаходу є удосконалення відцентрового магнітного сепаратора за рахунок збільшення площі осаджувальної поверхні, створення високоградієнтного магнітного поля поблизу II і забезпечення умов для безупинної и регенерації, що дозволить підвищити продуктивність і ефективність сепарації, і знизити и енергоємність Поставлена задача вирішується за рахунок того, що відцентровий магнітний сепаратор, що містить робочу камеру, оснащену пристроєм для видалення магнітної фракції, магнітну систему, завантажувальний і розвантажувальний патрубки ВІДПОВІДНО ДО винаходу робоча камера виконана у вигляді вертикального циліндра, усередині якого розміщені пристрій для виділення магнітної фракції, виконаний у вигляді вертикальних щілинних пасток, закріплених на внутрішньому боці циліндра в напрямку обертання потоку, що сепарується, і сполучених із розвантажувальними патрубками фракції, і обтічник, виконаний у вигляді циліндричної труби, установленої кооксіально робочій камері з утворенням кільцевого каналу між ними, при цьому магнітна система виконана з постійних магнітів із полюсами, що чергуються, закріплених на СО (О 00 48631 внутрішній твірний циліндричної феромагнітної труби - магнитопроводу, установленої кооксиально робочій камері, із зовнішнього боку, із можливістю осьового обертання, а завантажувальний патрубок і розвантажувальний патрубок немагнітної фракції розміщені тангенціальне до протилежних КІНЦІВ циліндричної робочої камери Ефект від реалізації винаходу полягає в тому, що на усій внутрішній поверхні робочої камери сепаратора на всі частинки діють протилежні сили високоградієнтного магнітного поля постійної інтенсивності й аеродинамічного опору, що виникає тільки-но з'явиться відносна швидкість між осілою частинкою і потоком, що сепарується , а це збільшує ефективність витягу магнітної фракції і и якість Відцентровий магнітний сепаратор ілюструється схемами, де на фіг 1 показаний загальний вигляд, на фіг 2 перетин А - А на фіг 1 Відцентровий магнітний сепаратор містить робочу камеру у вигляді циліндричного корпусу 1, виконаного з немагнітного матеріалу, із тангенціальними завантажувальним 2 і розвантажувальним З, патрубками, усередині якого розміщений обтічник 4, для створення кільцевого каналу, і пристрій для витягу магнітної фракції, виконаний із немагнітного матеріалу у вигляді щілинної пастки 5, сполученої з розвантажувальним патрубком 6 для видалення магнітної фракції Причому, число щі линних пасток 5 і ВІДПОВІДНО розвантажувальних патрубків 6 залежить від діаметра апарату і КІЛЬКОСТІ магнітної фракції в потоці, що сепарується А також, магнітну систему виконану з постійних магнітів 7, закріплених на внутрішній поверхні циліндричного магнітопроводу 8, що повільно обертається навколо корпуса, і привід 9 Магнітний сепаратор працює таким чином Потік, ЩО сепарується, надходить у корпус апарату 1 через тангенціальний завантажувальний патрубок 2, завдяки чому, він закручується і рухається униз по спіралі в кільцевому каналі між корпусом 1 і обтічником 4, тому усі тверді, важкі частинки під дією відцентрових сил рухаються до внутрішній, осаджувальної поверхні корпусу 1, де магнітні частинки накопичуються в місцях найбільшого градієнту магнітного поля, тобто навпроти полюсів магнітів 7, що рухаються повільно разом з магнітопровідом 8 під дією приводу 9, і затягуються ними в щілинну пастку 5, при цьому, аеродинамічні сили витягають із цього скупчення частинок бідні зростки і захоплені (затиснул) немагнітні частинки, у пастці частинки періодично звільняються від дії магнітного поля й обрушаються під дією сили валі в розвантажувальний патрубок 6, а немагнітні, продовжуючи свій гвинтовий рух, виходять з апарату через розвантажувальний патрубок З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
