Пожежний тамбур-шлюз

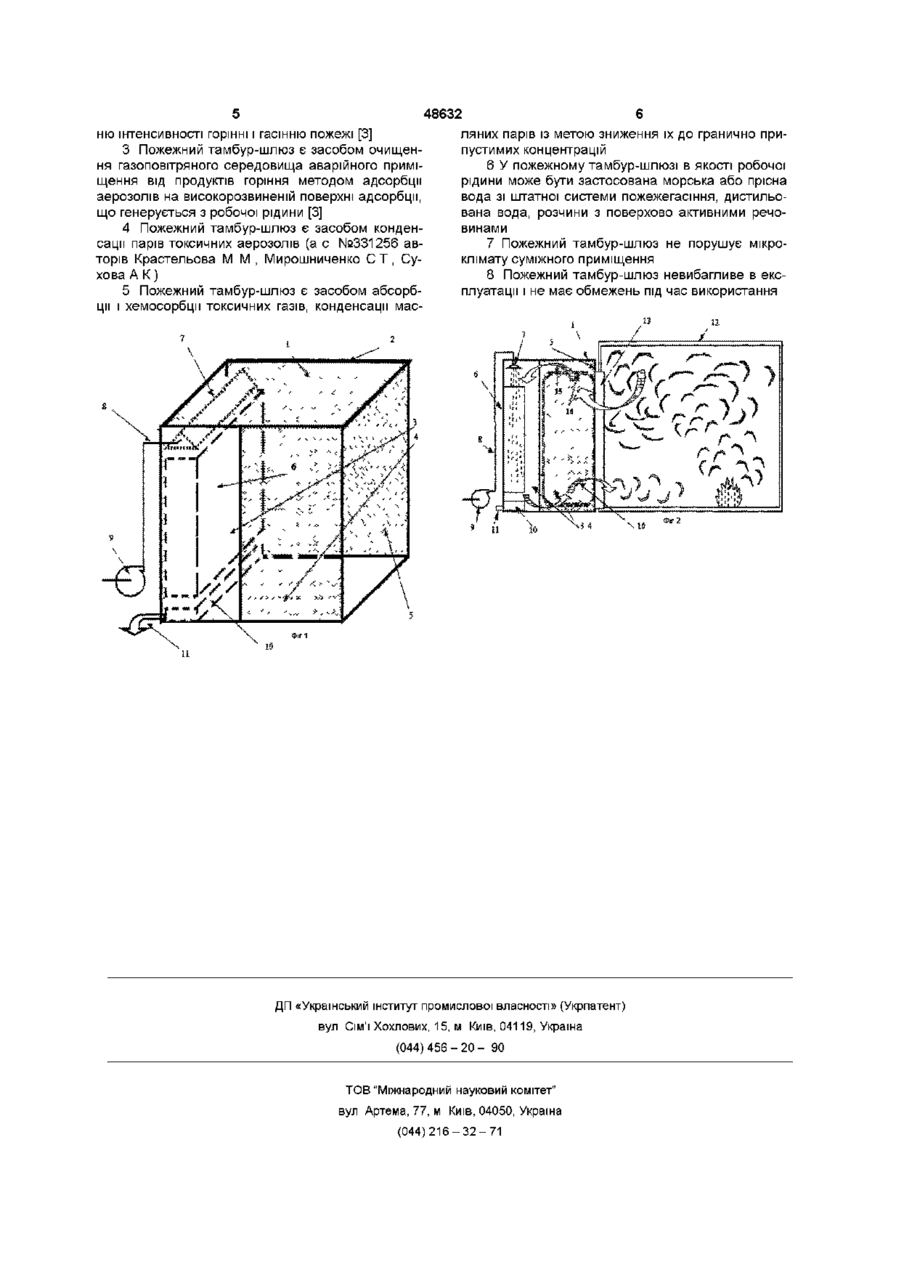

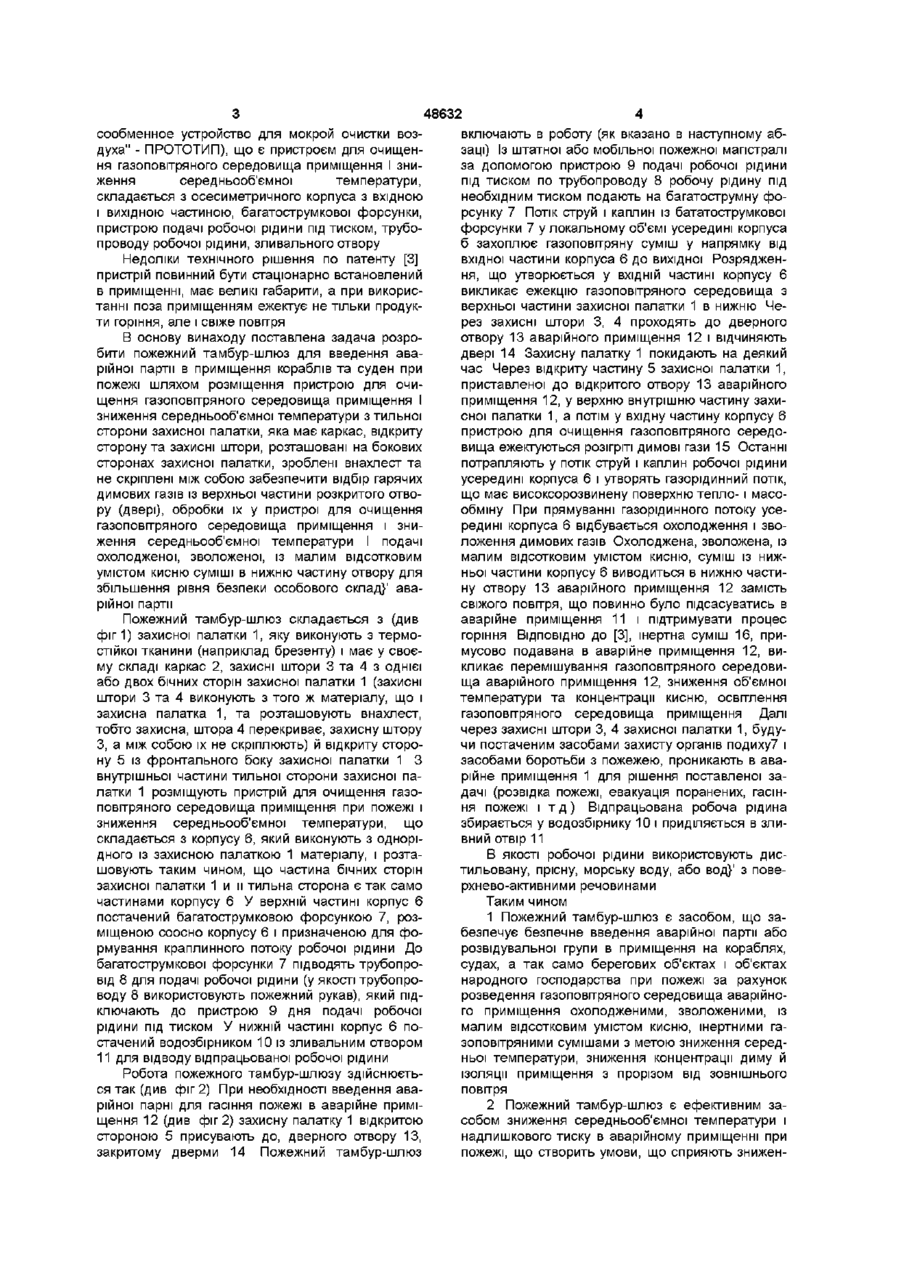

Пожежний тамбур-шлюз, що містить пристрій для очищення газоповітряного середовища і зниження середньооб'ємної температури, складений з осесиметричного корпусу з вхідною і вихідною частиною, багатострумкової форсунки, пристрою подачі робочої рідини під тиском, трубопроводу робочої рідини, водозбірника та зливного отвору, який відрізняється тим, що пристрій для очищення газоповітряного середовища приміщення і зниження середньооб'ємної температури розташований з тильної сторони захисної палатки, яка має каркас, відкриту сторону та захисні штори, розташовані на бокових сторонах захисної палатки, зроблені з напуском та не скріплені між собою Винахід відноситься до галузі протипожежної техніки Він може бути використаний як засіб безпечного введення аварійної партії і розвідувальної групи в приміщення на кораблях, судах, а І ж само берегових об'єктах і об'єктах народного господарства при пожежі На кораблях, судах, а так само берегових об'єктах І об'єктах народного господарства боротьбу з вогнем часто доводиться проводити в умовах, коли виникає необхідність ввести в приміщення, де відбувається пожежа, аварійну партію або розвідувальну трупу з метою виявити вогнище пожежі і його локалізувати, евакуювати постраждалих або вирішити ІНШІ завдання Небезпека реалізації такого заходу полягає в тому, що при розкритті приміщення, у якому відбувається пожежа, із нього вириваються газоподібні продукти горіння (які мають середню температуру вище 250°С і здатні стати джерелом поширення пожежі за межі приміщення, а так само зробити пагубний вплив на організм людини) Крім того, у розкрите приміщення поступає повітря з нормальним змістом кисню (23% об), що сприяє роздуванню пожежі і збільшенню інтенсивності вигоряння того, що знаходиться в приміщені, або може стати причиною об'ємного вибуху пожарнотехн Училищ и нач состава пожарной охраны - М Стройиздат, 1984 - С 134-135) При роботі димососа на нагнітання свіжого повітря в приміщення « дим як би віджимається подаваним потоком свіжого повітря і звільняє шлях пожежним» [1] Найчастіше застосовують брезентові пілки - перемички - для перекривання шляхів поширення диму або організують введення аварійної партії в приміщення через нижні прорізи, у той час як через верхні в процесі природного газообміну приділяються продукти горіння [2] ([2] - Пожарная безопасность на судах Пер с англ - Л/ Судостроение, 1985 -С 253-256) (АНАЛОГИ) У цьому випадку найбільше ефективно використання димососів для відбору продуктів горіння, його встановлюють у витяжний отвір і закривають частину отвору, що залишилася, пластиром Із брезенту При цьому зменшують площу проточних отворів [1] ([1] - Кимстач И Ф Девлишев П П , Евтюшкнн Н М Пожарная тактика Учеб пособие для Основними недоліками обраних аналогів є - необхідність використання потужних і габаритних компресорів для нагнітання повітря, - подача свіжого повітря в приміщення приводить до роздування полум'я і погіршенню пожежної обстановки, таж само як і відсос димових газів збільшує розрядження в нижній частині приміщення, а це сприяє підсосу зовнішнього повітря до вогнища пожежі, - надлишковий тиск в аварійному приміщенні приводить до поширення диму І продуктів горіння за межі приміщення через неплотнощі, а це сприяє створенню умов поширення пожежі по кораблі, - при створенні перешкод до поширення гарячих димових газів, останні скуплюються в приміщенні, а це створює особливі складності для введення аварійної партії (висока температура в приміщенні, сильна задимленість) Відомо технічне рішення [3] ([3] - а с №322925 автор Крастелев М М и Мирошниченко СТ "Мас со (О 00 48632 сообменное устройство для мокрой очистки возвключають в роботу (як вказано в наступному абдуха" - ПРОТОТИП), що є пристроєм для очищензаці) Із штатної або мобільної пожежної магістралі ня газоповітряного середовища приміщення І зниза допомогою пристрою 9 подачі робочої рідини ження серед ньооб'ємної температури, під тиском по трубопроводу 8 робочу рідину під складається з осесиметричного корпуса з вхідною необхідним тиском подають на багатострумну фоі вихідною частиною, багатострумкової форсунки, рсунку 7 Потік струй і каплин із бататострумкової пристрою подачі робочої рідини під тиском, трубофорсунки 7 у локальному об'ємі усередині корпуса проводу робочої рідини, зливального отвору б захоплює газоповітряну суміш у напрямку від вхідної частини корпуса 6 до вихідної РозрядженНедоліки технічного рішення по патенту [3] ня, що утворюється у ВХІДНІЙ частині корпусу 6 пристрій повинний бути стаціонарно встановлений викликає ежекцію газоповітряного середовища з в приміщенні, має великі габарити, а при викорисверхньої частини захисної палатки 1 в нижню Четанні поза приміщенням ежектує не тільки продукрез захисні штори 3, 4 проходять до дверного ти горіння, але і свіже повітря отвору 13 аварійного приміщення 12 і відчиняють В основу винаходу поставлена задача розродвері 14 Захисну палатку 1 покидають на деякий бити пожежний тамбур-шлюз для введення авачас Через відкриту частину 5 захисної палатки 1, рійної партії в приміщення кораблів та суден при приставленої до відкритого отвору 13 аварійного пожежі шляхом розміщення пристрою для очиприміщення 12, у верхню внутрішню частину захищення газоповітряного середовища приміщення І сної палатки 1, а потім у вхідну частину корпусу 6 зниження середньооб'ємної температури з тильної пристрою для очищення газоповітряного середосторони захисної палатки, яка має каркас, відкриту вища ежектуються розігріті димові гази 15 Останні сторону та захисні штори, розташовані на бокових потрапляють у потік струй і каплин робочої рідини сторонах захисної палатки, зроблені внахлест та усередині корпуса 6 і утворять газорідинний потік, не скріплені між собою забезпечити відбір гарячих що має високсорозвинену поверхню тепло- і масодимових газів із верхньої частини розкритого отвообміну При прямуванні газорідинного потоку усеру (двері), обробки їх у пристрої для очищення редині корпуса 6 відбувається охолодження і звогазоповітряного середовища приміщення і зниложення димових газів Охолоджена, зволожена, із ження середньооб'ємної температури І подачі малим відсотковим умістом кисню, суміш із нижохолодженої, зволоженої, із малим відсотковим ньої частини корпусу 6 виводиться в нижню частиумістом кисню суміші в нижню частину отвору для ну отвору 13 аварійного приміщення 12 замість збільшення рівня безпеки особового склад}' авасвіжого повітря, що повинно було підсасуватись в рійної партії аварійне приміщення 11 і підтримувати процес Пожежний тамбур-шлюз складається з (див горіння ВІДПОВІДНО ДО [3], інертна суміш 16, прифіг1) захисної палатки 1, яку виконують з термомусово подавана в аварійне приміщення 12, вистійкої тканини (наприклад брезенту) і має у своєкликає перемішування газоповітряного середовиму складі каркас 2, захисні штори 3 та 4 з однієї ща аварійного приміщення 12, зниження об'ємної або двох бічних сторін захисної палатки 1 (захисні температури та концентрації кисню, освітлення штори 3 та 4 виконують з того ж матеріалу, що і газоповітряного середовища приміщення Далі захисна палатка 1, та розташовують внахлест, через захисні штори 3, 4 захисної палатки 1, будутобто захисна, штора 4 перекриває, захисну штору чи постаченим засобами захисту органів подиху7 і З, а між собою їх не скріплюють) й відкриту сторозасобами боротьби з пожежею, проникають в авану 5 із фронтального боку захисної палатки 1 З рійне приміщення 1 для рішення поставленої завнутрішньої частини тильної сторони захисної падачі (розвідка пожежі, евакуація поранених, гасінлатки 1 розміщують пристрій для очищення газоня пожежі і т д ) Відпрацьована робоча рідина повітряного середовища приміщення при пожежі і збирається у водозбірнику 10 і приділяється в злизниження середньооб'ємної температури, що вний отвір 11 складається з корпусу 6, який виконують з однорідного із захисною палаткою 1 матеріалу, і розтаВ якості робочої рідини використовують дисшовують таким чином, що частина бічних сторін тильовану, прісну, морську воду, або вод}' з повезахисної палатки 1 и и тильна сторона є так само рхнево-активними речовинами частинами корпусу 6 У верхній частині корпус 6 Таким чином постачений багатострумковою форсункою 7, роз1 Пожежний тамбур-шлюз є засобом, що заміщеною соосно корпусу 6 і призначеною для фобезпечує безпечне введення аварійної партії або рмування краплинного потоку робочої рідини До розвідувальної групи в приміщення на кораблях, багатострумкової форсунки 7 підводять трубопросудах, а так само берегових об'єктах і об'єктах від 8 для подачі робочої рідини (у якості трубопронародного господарства при пожежі за рахунок воду 8 використовують пожежний рукав), який підрозведення газоповітряного середовища аварійноключають до пристрою 9 дня подачі робочої го приміщення охолодженими, зволоженими, із рідини під тиском У нижній частині корпус 6 помалим відсотковим умістом кисню, інертними гастачений водозбірником 10 із зливальним отвором зоповітряними сумішами з метою зниження серед11 для відводувідпрацьованої робочої рідини ньої температури, зниження концентрації диму й ізоляції приміщення з прорізом від зовнішнього Робота пожежного тамбур-шлюзу здійснюєтьповітря ся так (див фіг 2) При необхідності введення аварійної парні для гасіння пожежі в аварійне примі2 Пожежний тамбур-шлюз є ефективним защення 12 (див фіг 2) захисну палатку 1 відкритою собом зниження середньооб'ємної температури і стороною 5 присувають до, дверного отвору 13, надлишкового тиску в аварійному приміщенні при закритому дверми 14 Пожежний тамбур-шлюз пожежі, що створить умови, що сприяють знижен ню інтенсивності горінні і гасінню пожежі [3] 3 Пожежний тамбур-шлюз є засобом очищення газоповітряного середовища аварійного приміщення від продуктів горіння методом адсорбції аерозолів на високорозвиненіи поверхні адсорбції, що генерується з робочої рідини [3] 4 Пожежний тамбур-шлюз є засобом конденсації парів токсичних аерозолів (а с №331256 авторів Крастельова М М , Мирошниченко С Т , Сухова А К) 5 Пожежний тамбур-шлюз є засобом абсорбції і хемосорбції токсичних газів, конденсації мас 48632 ляних парів із метою зниження їх до гранично припустимих концентрацій 6 У пожежному тамбур-шлюзі в якості робочої рідини може бути застосована морська або прісна вода зі штатної системи пожежегасіння, дистильована вода, розчини з поверхово активними речовинами 7 Пожежний тамбур-шлюз не порушує мікроклімату суміжного приміщення 8 Пожежний тамбур-шлюз невибагливе в експлуатації і не має обмежень під час використання ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
