Муфта фрикційна граничного моменту

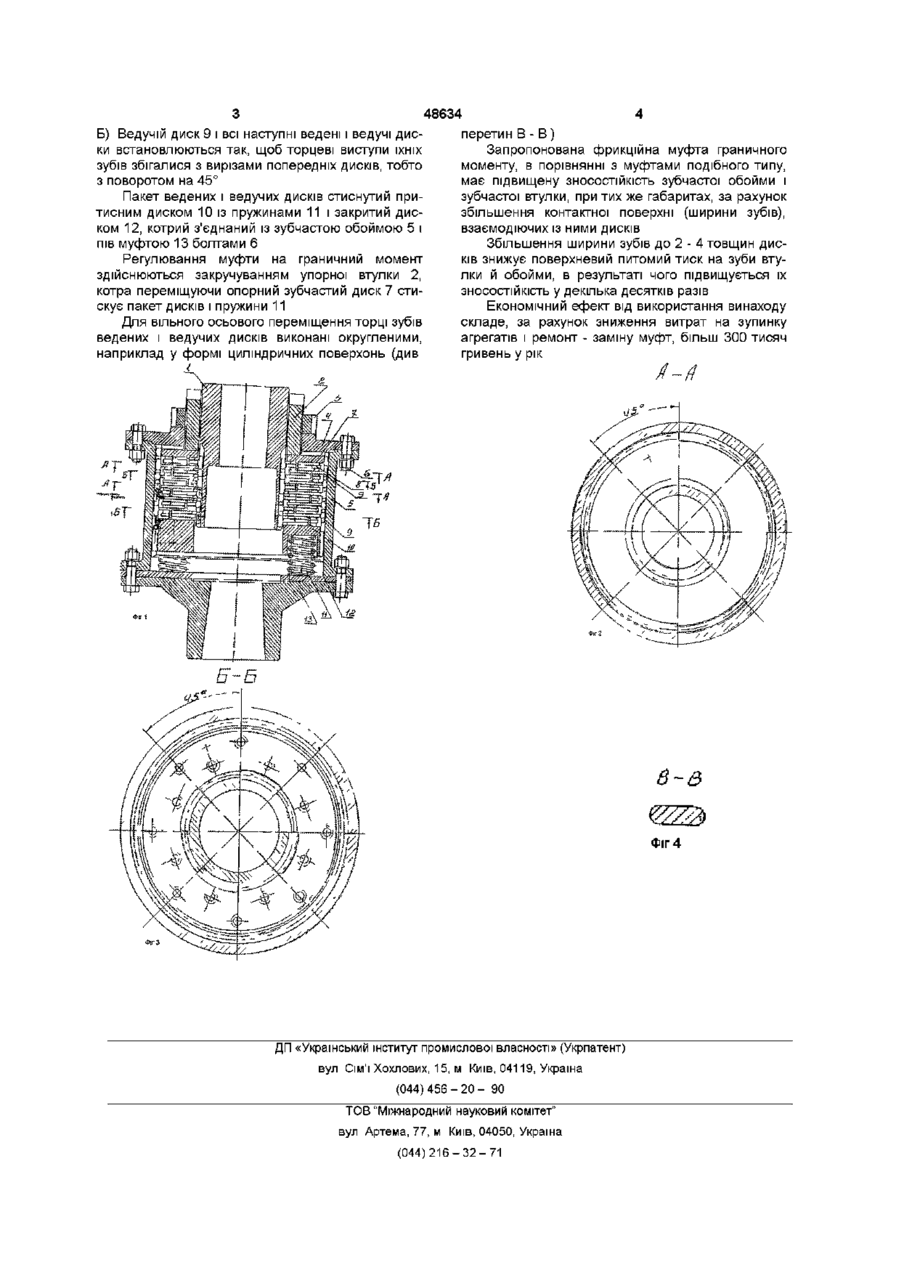

1 Муфта фрикційна граничного моменту, яка містить втулку і обойму, які взаємодіють між собою через сталеві диски і диски з фрикційними накладками, оснащена регулюючим механізмом стискання дисків за допомогою пружин, яка відрізняється тим, що зуби дисків виконані виступаючими за товщину дисків, наприклад у 2-4 товщини, причому диски виконані із симетричними вирізами, розташованими нижче западин зубів, куди входять, наприклад при зносі фрикційних накладок, бічні виступи зубів сусідніх дисків, причому бічні торці зубів виконані округленими 2 Муфта за п 1, яка відрізняється тим, що зубчасті диски виконані щонайменше із чотирма симетричними вирізами, розташованими нижче западин зубів 3 Муфта за пп 1, 2, яка відрізняється тим, що ведені і ведучі диски зміщені по діаметру відносно попереднього на 45° так, що виступи зубів наступного диска входять у виріз попереднього при зносі фрикціонів 4 Муфта за пп 1, 2, 3, яка відрізняється тим, що бічні торці зубів виконані у вигляді, наприклад, циліндричної поверхні Винахід відноситься до фрикційних муфт зчеплення, переважно захисних Відома фрикційна муфта, по авторському свідоцтву колишнього СРСР №119041 кл 47С12, яка має ведучі та ведомі зубчасті диски, причому ведучі диски виконані з внутрішніми зубами, а ведомі диски мають ЗОВНІШНІ зуби Регулювання муфти робиться болтами Така муфта має малу працездатність при її використанні в стриперних кранах Відома муфта граничного моменту для стриперного крана (креслення - Ф54 4250 025СБ, заводу «СИБТЯЖМАШ» від 6 08 1984 року) що має дуже низьку ЗНОСОСТІЙКІСТЬ обойми і зубчастої втулки У зв'язку з чим , вищевказана муфта часто виходить із ладу і її необхідно заміняти на нову (Прийнята за прототип) Завдання поставлене перед авторами, полягало у створенні муфти фрикційної граничного моменту з підвищеною ЗНОСОСТІЙКІСТЮ зубчастої втулки і зубчастої обойми, при тих же габаритах Мета винаходу полягає в різкому підвищенні ЗНОСОСТІЙКОСТІ зубів дисків, втулки та обойми з одночасним збереженням габариту муфти Поставлена мета досягається тим, що зуби дисків виконані виступаючими за свою товщину диска, наприклад, у 2 - 4 рази товщини, причому диски виконані із симетричними вирізами, розташовани ми нижче западин зубів, куди входять, наприклад, при зносі фрикційних накладок бічні виступи зубів сусідніх дисків, причому бічні торці зубів виконані у формі циліндрів Зубчасті диски виконані щонайменше із чотирма симетричними вирізами, розташованими нижче западин зубів Ведучі і ведомі диски зміщені по діаметру відносно попереднього на 45° так, що виступи зубів наступного диску входять у виріз попереднього при зносі фрикціонів БІЧНІ торці зубів виконані у вигляді, наприклад, циліндричної поверхні На фіг 1 зображено загальний вад муфти фрикційної граничного моменту На фіг 2 - перетин А - А по фіг 1 На фіг 3 - перетин Б - Б по фіг 1 На фіг 4 - перетин В - В по фіг 1 Муфта фрикційна граничного моменту складається з зубчастої втулки І, на якій розташована опорна втулка 2 із гайкою 3 Опорна втулка 2 по різзі вкручена у фланцеву кришку 4, що з'єднується з зубчастою обоймою 5, болтами 6 У зубчасту обойму 5 встановлений опорний зубчастий диск 7, наприклад, з чотирма симетричними вирізами (А А) На зубчасту втулку 1 встановлено веденний фрикційний диск 8 із внутрішнім зубчастим зачепленням, і з чотирма симетричними вирізами (Б СО (О 00 48634 Б) Ведучій диск 9 і всі наступні ведені і ведучі диски встановлюються так, щоб торцеві виступи їхніх зубів збігалися з вирізами попередніх дисків, тобто з поворотом на 45° Пакет ведених і ведучих дисків стиснутий притисним диском 10 із пружинами 11 і закритий диском 12, котрий з'єднаний із зубчастою обоймою 5 і пів муфтою 13 болтами 6 Регулювання муфти на граничний момент здійснюються закручуванням упорної втулки 2, котра переміщуючи опорний зубчастий диск 7 стискує пакет дисків і пружини 11 Для вільного осьового переміщення торці зубів ведених і ведучих дисків виконані округленими, наприклад у формі циліндричних поверхонь (див перетин В - В ) Запропонована фрикційна муфта граничного моменту, в порівнянні з муфтами подібного типу, має підвищену ЗНОСОСТІЙКІСТЬ зубчастої обойми і зубчастої втулки, при тих же габаритах, за рахунок збільшення контактної поверхні (ширини зубів), взаємодіючих із ними дисків Збільшення ширини зубів до 2 - 4 товщин дисків знижує поверхневий питомий тиск на зуби втулки й обойми, в результаті чого підвищується їх ЗНОСОСТІЙКІСТЬ у декілька десятків разів Економічний ефект від використання винаходу складе, за рахунок зниження витрат на зупинку агрегатів і ремонт - заміну муфт, більш 300 тисяч гривень у рік 6-е Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
