Спосіб вибивання керамічних стрижнів із порожнистих виливків

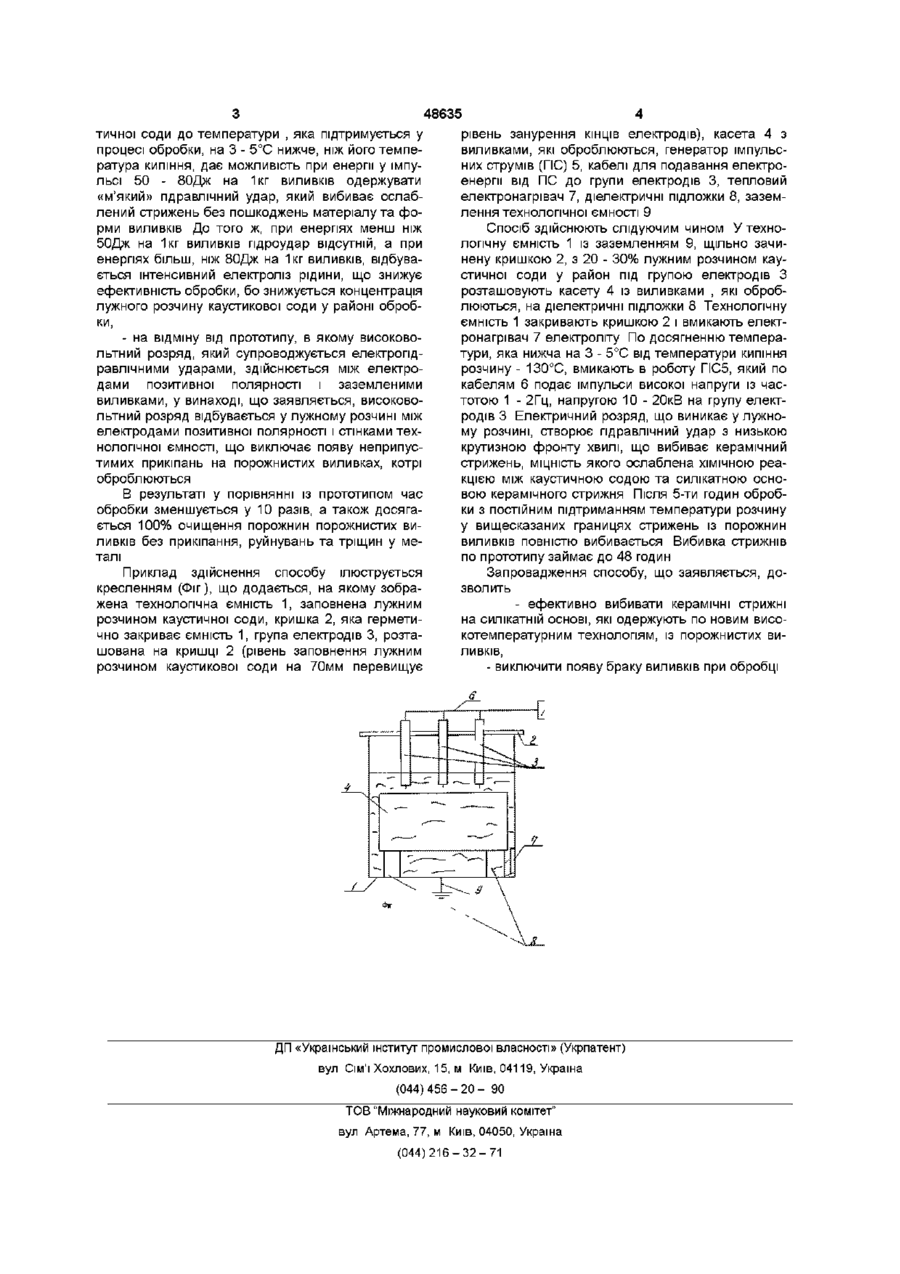

Спосіб вибивання керамічних стрижнів із порожнистих виливків, розміщених у технологічній ємності в рідині, що включає дію серії елек трогідравлічних ударів від групи електродів із визначеною частотою, який відрізняється тим, що як рідину застосовують лужний розчин каустичної соди, попередньо нагрітий до температури, що не перевищує на 3-5°С його температуру кипіння, підтримують температуру нагрівання у процесі обробки, при цьому розряди здійснюють у лужному розчині між електродами та заземленими стінками технологічної ємності з енергією в імпульсі, що дорівнює 50-80 Дж на 1 кг виливків Винахід відноситься до галузі ливарного виробництва, зокрема, до електрогідравлічних способів очищення литва від керамічних стрижнів на силікатній основі Відомо спосіб вибивання стрижнів із виливків /АС СРСР №44616, МКИ2В22Д29/00, опубл БИ №3, 1984р/, у якому вибивку стрижнів із виливків виконують за допомогою дії серії високовольтних імпульсних ударів у рідині на ці виливки Ознаки, що збігаються з суттєвими ознаками винаходу, що заявляється дія серії високовольтних імпульсних ударів у рідині Причиною, що перешкоджає одержанню очікуваного технічного результату є те, що у відомому способі вибивання стрижнів із виливків одержують високу крутість фронту ударної хвилі, що призведе до руйнування тонких стінок деталей та появлення тріщин у металі для визначеного спектра складних порожнистих виливок Як прототип прийнято спосіб вибивання стрижнів із складних виливків /А С СРСР №653827, МКИ2В22Д29/00, (Експертне заключения прикладається)/, який включає дію серії електрогідравлічних ударів на поверхню виливків, розміщених у технологічній ємності у рідині, від групи електродів із частотою 1,6 - 2,2Гц для кожного робочого проміжку електрод-виливки Ознаки, що збігаються з суттєвими ознаками винаходу, який заявляється дія серії електрогідравлічних ударів від групи електродів Причиною, що перешкоджає одержанню очікуваного технічного результату, так само як і аналогу, є одержання високої крутості фронту ударної хвилі, що призведе до руйнування тонких стінок деталей та появлення тріщин у металі для визначеного спектру складних порожнистих виливків В основу винаходу поставлено задачу удосконалення відомого способу вибивання стрижнів із порожнистих виливків за рахунок одержання «м1 якого» електрогідравлічного удару на стрижень виливки, який не призведе до появи механічних напружень у металі виливків із крутим фронтом, і як результат - виключає руйнування тонких стінок і появу тріщин у виливках Суть винаходу полягає у тому, що у способі вибивання керамічних стрижнів із порожнистих виливків розміщених у технологічній ємності в рідині, що включає дію серії електрогідравлічних ударів від групи електродів із визначеною частотою, згідно винаходу як рідину застосовують лужний розчин каустичної соди, попередньо нагрітий до температури, що не перевершує на 3 - 5°С його температуру кипіння і підтримують и у процесі обробки, при цьому розряди здійснюють у лужному розчині між електродами та заземленими стінками технологічної ємності з енергією в імпульсі 50 80Дж на 1 кг виливків Розкриваючи причинно-наслідковий зв'язок між сукупністю істотних ознак винаходу і технічним результатом, якого можна досягти, необхідно відзначити таке - використання в якості рідини лужного розчину каустичної соди, яка вступає у хімічну реакцію із силікатною основою керамічного стрижня, знижує його механічну МІЦНІСТЬ, а наявність електричного поля високої напруги прискорює цей процес у два рази, - попереднє нагрівання лужного розчину каус ю СО (О 00 48635 рівень занурення КІНЦІВ електродів), касета 4 з тичної соди до температури , яка підтримується у виливками, які оброблюються, генератор імпульспроцесі обробки, на 3 - 5°С нижче, ніж його темпених струмів (ГІС) 5, кабелі для подавання електроратура кипіння, дає можливість при енергії у імпуенергії від ПС до групи електродів 3, тепловий льсі 50 - 80Дж на 1 кг виливків одержувати електронагрівач 7, діелектричні підложки 8, зазем«м'який» гідравлічний удар, який вибиває ослаблення технологічної ємності 9 лений стрижень без пошкоджень матеріалу та форми виливків До того ж, при енергіях менш ніж Спосіб здійснюють слідуючим чином У техно50Дж на 1кг виливків пдроудар відсутній, а при логічну ємність 1 із заземленням 9, щільно зачиенергіях більш, ніж 80Дж на 1кг виливків, відбуванену кришкою 2, з 20 - 30% лужним розчином каується інтенсивний електроліз рідини, що знижує стичної соди у район під групою електродів З ефективність обробки, бо знижується концентрація розташовують касету 4 із виливками , які оброблужного розчину каустикової соди у районі оброблюються, на діелектричні підложки 8 Технологічну ки, ємність 1 закривають кришкою 2 і вмикають електронагрівач 7 електроліту По досягненню темпера- на відміну від прототипу, в якому високовотури, яка нижча на 3 - 5°С від температури кипіння льтний розряд, який супроводжується електрогідрозчину - 130°С, вмикають в роботу ГІС5, який по равлічними ударами, здійснюється між електрокабелям 6 подає імпульси високої напруги із часдами позитивної полярності і заземленими тотою 1 - 2Гц, напругою 10 - 20кВ на групу електвиливками, у винаході, що заявляється, високовородів 3 Електричний розряд, що виникає у лужнольтний розряд відбувається у лужному розчині між му розчині, створює гідравлічний удар з низькою електродами позитивної полярності і стінками техкрутизною фронту хвилі, що вибиває керамічний нологічної ємності, що виключає появу неприпусстрижень, МІЦНІСТЬ якого ослаблена ХІМІЧНОЮ реатимих прикіпань на порожнистих виливках, котрі кцією між каустичною содою та силікатною оснооброблюються вою керамічного стрижня Після 5-ти годин обробВ результаті у порівнянні із прототипом час ки з постійним підтриманням температури розчину обробки зменшується у 10 разів, а також досягау вищесказаних границях стрижень із порожнин ється 100% очищення порожнин порожнистих вивиливків повністю вибивається Вибивка стрижнів ливків без прикіпання, руйнувань та тріщин у мепо прототипу займає до 48 годин талі Приклад здійснення способу ілюструється Запровадження способу, що заявляється, докресленням (Фіг), ЩО додається, на якому зобразволить жена технологічна ємність 1, заповнена лужним - ефективно вибивати керамічні стрижні розчином каустичної соди, кришка 2, яка герметина силікатній основі, які одержують по новим височно закриває ємність 1, група електродів 3, розтакотемпературним технологіям, із порожнистих вишована на кришці 2 (рівень заповнення лужним ливків, розчином каустикової соди на 70мм перевищує - виключити появу браку виливків при обробці ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
