Прес позолотний ручний

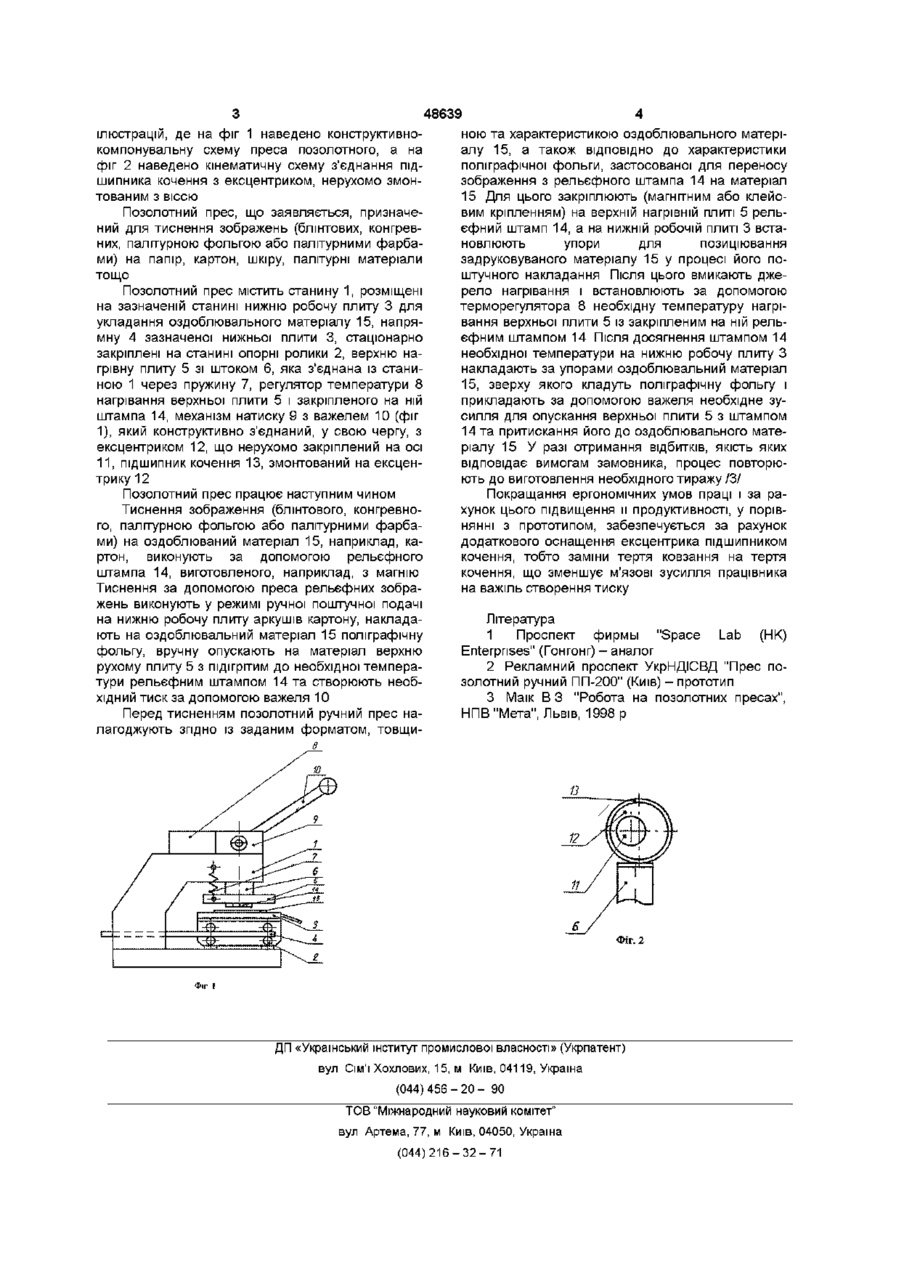

Прес позолотний ручний, який містить станину, розміщені на зазначеній станині нижню робочу плиту для укладання оздоблювального матеріалу, напрямну зазначеної нижньої плити, стаціонарно закріплені на станині опорні ролики, верхню нагрівну плиту зі штоком, яка з'єднана із станиною через пружину, регулятор температури нагрівання верхньої плити і закріпленого на ній штампа, механізм натиску з важелем, який конструктивно з'єднаний, у свою чергу, з ексцентриком, що нерухомо закріплений на осі, який відрізняється тим, що шляхом зміни конструкції позолотного преса за рахунок додаткового оснащення ексцентрика підшипником кочення, тобто заміни тертя ковзання на тертя кочення між штоком і ексцентриком, зменшуються зусилля на важіль створення тиску Винахід відноситься до галузі поліграфи, зокрема до пресів тигельного типу для тиснення зображень (блінтових, конгревних, палітурною фольгою або палітурними фарбами) на папір, картон, шкіру, палітурні матеріали тощо Відомий ПОЗОЛОТНИЙ прес, який містить станину, нижню робочу плиту, верхню нагрівну плиту, призначений для тиснення фарбових (безфарбових) зображень з рельєфного штампа на оздоблювані матеріали /1/ Недоліками відомого позолотного преса є те, що він має значні габаритні розміри, велику масу і потребує значних м'язових зусиль від працівника при роботі на ньому Найбільш близьким технічним рішенням, яке обране за прототип, є позолотний прес, який містить станину, розміщені на станині нижню робочу плиту для укладання оздоблювального матеріалу, верхню нагрівну плиту для закріплення рельєфного штампа, яка з'єднана із станиною через пружину, регулятор температури нагрівання верхньої плити із закріпленим на ній штампом, механізм натиску важеля, конструктивно з'єднаний з ексцентриком, який нерухомо закріплено на осі 121 Недоліками відомого позолотного преса, який обрано за прототип, є те, що для передавання зусиль з важеля на верхню плиту з рельєфним штампом для виконання процесу тиснення використано принцип безпосереднього ковзання ексцентрика по штоку, а тому вимагає додаткових м'язових зусиль від працівника при роботі на пресі В основу винаходу поставлена задача шляхом зміни конструкції позолотного преса за рахунок додаткового оснащення ексцентрика підшипником кочення, тобто заміни тертя ковзання на тертя кочення між штоком і ексцентриком, зменшити зусилля на важіль створення тиску Суть винаходу у позолотному пресі, який містить станину, розміщені на зазначеній станині нижню робочу плиту для укладання оздоблювального матеріалу, напрямну зазначеної нижньої плити, стаціонарно закріплені на станині опорні ролики, верхню нагрівну плиту зі штоком, яка з'єднана із станиною через пружину, регулятор температури нагрівання верхньої плити і закріпленого на ній штампа, механізм натиску з важелем, який конструктивно з'єднаний, у свою чергу, з ексцентриком, що нерухомо закріплений на осі, підшипник кочення, змонтований на зазначеному ексцентрику, досягається тим, що шляхом зміни конструкції позолотного преса* за рахунок додаткового оснащення ексцентрика підшипником кочення, тобто заміни тертя ковзання натертя кочення між штоком і ексцентриком, зменшуються зусилля на важіль створення тиску Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що шляхом зміни конструкції позолотного преса за рахунок додаткового оснащення ексцентрика підшипником кочення, тобто заміни тертя ковзання на тертя кочення, зменшуються зусилля на важіль створення тиску Таким чином, прес позолотний ручний, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою со (О 00 48639 ілюстрацій, де на фіг 1 наведено конструктивноною та характеристикою оздоблювального матерікомпонувальну схему преса позолотного, а на алу 15, а також ВІДПОВІДНО ДО характеристики фіг 2 наведено кінематичну схему з'єднання підполіграфічної фольги, застосованої для переносу шипника кочення з ексцентриком, нерухомо змонзображення з рельєфного штампа 14 на матеріал тованим З ВІССЮ 15 Для цього закріплюють (магнітним або клейовим кріпленням) на верхній нагрівній плиті 5 рельПозолотний прес, що заявляється, призначеєфний штамп 14, а на нижній робочій плиті 3 встаний для тиснення зображень (блінтових, конгревновлюють упори для позиціювання них, палітурною фольгою або палітурними фарбазадруковуваного матеріалу 15 у процесі його поми) на папір, картон, шкіру, палітурні матеріали штучного накладання Після цього вмикають джетощо рело нагрівання і встановлюють за допомогою Позолотний прес містить станину 1, розміщені терморегулятора 8 необхідну температуру нагріна зазначеній станині нижню робочу плиту 3 для вання верхньої плити 5 із закріпленим на ній рельукладання оздоблювального матеріалу 15, напряєфним штампом 14 Після досягнення штампом 14 мну 4 зазначеної нижньої плити 3, стаціонарно необхідної температури на нижню робочу плиту З закріплені на станині опорні ролики 2, верхню нанакладають за упорами оздоблювальний матеріал грівну плиту 5 зі штоком 6, яка з'єднана із стани15, зверху якого кладуть поліграфічну фольгу і ною 1 через пружину 7, регулятор температури 8 прикладають за допомогою важеля необхідне зунагрівання верхньої плити 5 і закріпленого на ній силля для опускання верхньої плити 5 з штампом штампа 14, механізм натиску 9 з важелем 10 (фіг 14 та притискання його до оздоблювального мате1), який конструктивно з'єднаний, у свою чергу, з ріалу 15 У разі отримання відбитків, якість яких ексцентриком 12, що нерухомо закріплений на осі відповідає вимогам замовника, процес повторю11, підшипник кочення 13, змонтований на ексценють до виготовлення необхідного тиражу/З/ трику 12 Позолотний прес працює наступним чином Покращання ергономічних умов праці і за рахунок цього підвищення и продуктивності, у порівТиснення зображення (блінтового, конгревнонянні з прототипом, забезпечується за рахунок го, палітурною фольгою або палітурними фарбадодаткового оснащення ексцентрика підшипником ми) на оздоблюваний матеріал 15, наприклад, какочення, тобто заміни тертя ковзання на тертя ртон, виконують за допомогою рельєфного кочення, що зменшує м'язові зусилля працівника штампа 14, виготовленого, наприклад, з магнію на важіль створення тиску Тиснення за допомогою преса рельєфних зображень виконують у режимі ручної поштучної подачі на нижню робочу плиту аркушів картону, накладаЛітература ють на оздоблювальний матеріал 15 поліграфічну 1 Проспект фирмы "Space Lab (HK) фольгу, вручну опускають на матеріал верхню Enterprises" (Гонгонг) - аналог рухому плиту 5 з підігрітим до необхідної темпера2 Рекламний проспект УкрНДІСВД "Прес потури рельєфним штампом 14 та створюють необзолотний ручний ПП-200" (Київ) - прототип хідний тиск за допомогою важеля 10 3 Маїк В 3 "Робота на позолотних пресах", НПВ "Мета", Львів, 1998 р Перед тисненням позолотний ручний прес налагоджують згідно із заданим форматом, товщи Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
