Теплообмінна труба

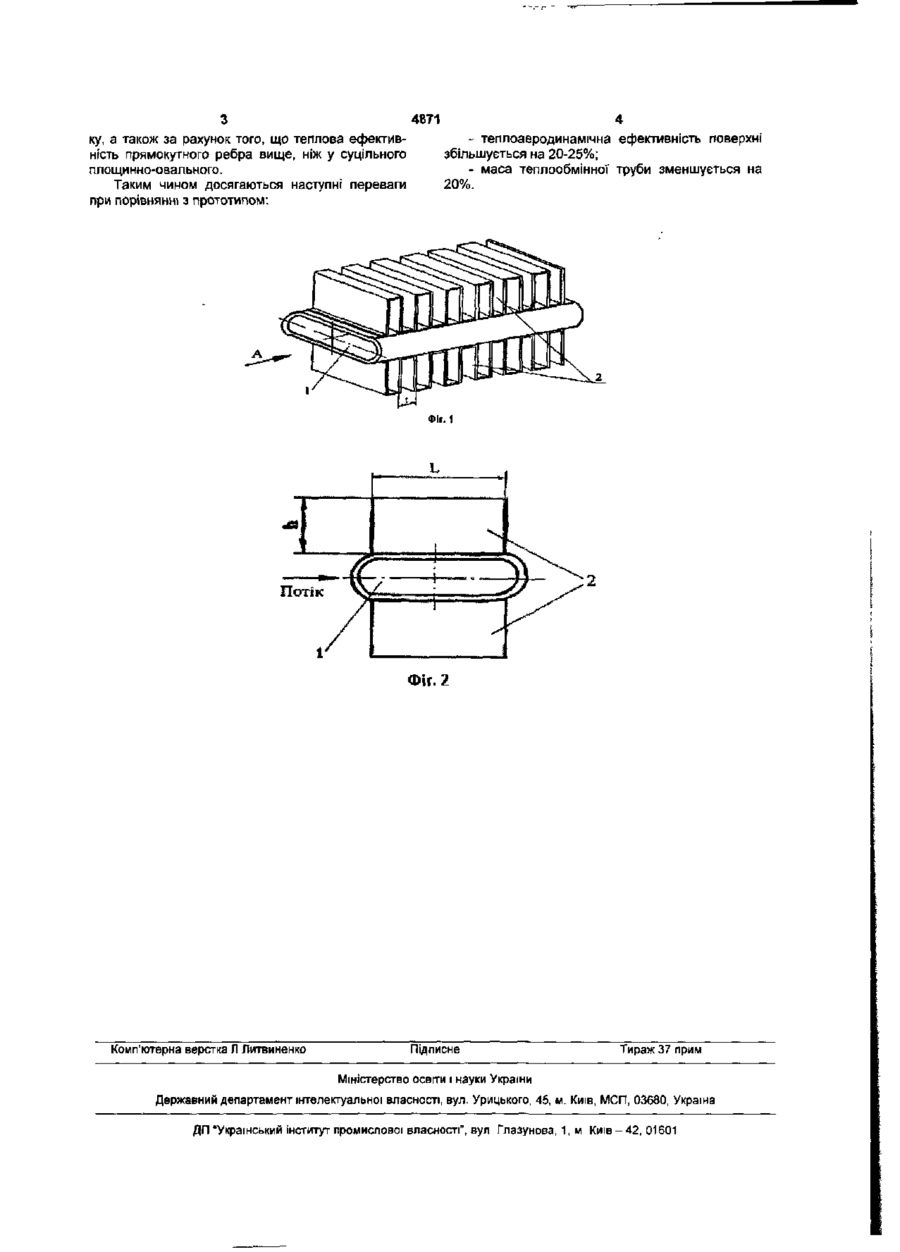

Теплообмінна труба, що містить площинноовальну основу з поперечним оребренням на зовнішній поверхні, яка відрізняється тим, що оребрення розташоване на площинних частинах основи. Корисна модель відноситься до пристроїв, що застосовуються в компактних теплообмінних апаратах для енергетичної, атомної, нафтохімічної та інших галузей промисловості. Відома теплообмінна кругла труба з поперечними суцільними ребрами на її зовнішній поверхні (див. книгу "Теплотехнический справочник" под общей редакцией В Н Юренева, П Д. Лебедева. М • Энергия. Т.2,-1976.- с.543, рис.8-3 б, в). Недоліком вищевказаної оребреної круглої труби є те, що вона характеризується порівняно низьким рівнем Інтенсифікації зовнішньої тепловіддачі, підвищеним аеродинамічним опором і має невелику компактність. В якості прототипу обрана теплообмінна площинно-овальна труба, на зовнішній поверхні якої розміщене поперечне оребрення у вигляді суцільної' спірально-навитої стрічки або окремих прямокутних металевих пластин. (Див книгу "Теплотехнический справочник" под общей редакцией В.Н. Юренева, П.Д Лебедева. М.. Энергия Т.2.-1976с.543, рис.8-4 д; Справочник по теплообменникам под ред. О.Г. Мартыненко и др. М . «Энергоатомиздат» Т.2 -1987.-c.90, рис.2, б). Недоліком прототипу є те, що він має низьку теплоаеродинамічну ефективність та відносно високу металомісткість. Задачею корисної моделі є удосконалення теплообмінної площинно-овальної труби шляхом виконання поперечного оребрення тільки на площинних частинах її зовнішньої поверхні, що забез печує підвищення теплоаеродинамічної' ефективності та зменшення маси теплообмінної труби Поставлена задача вирішується тим, що в теплообмінній трубі, що містить площинно-овальну основу, на зовнішніх поверхнях її розміщене поперечне оребрення. Новим є те, що поперечне оребрення розташоване на площинних частинах основи. Таке оребрення збільшує теплоаеродинамічну ефективність теплообмінної труби на 20-25%. Корисна модель пояснюється кресленням, де на Фіг Л зображено загальний вигляд теплообмінної площинно-овальноі труби, на Фіг.2 її вигляд по стрілці А на Фіг.1. Теплообмінна труба (Фіг.1) містить площинноовальну основу 1, на площинних частинах зовнішньої поверхні якої розміщені у поперечному напрямку по відношенню до довгої вісі основи пластинчаті ребра 2 з кроком t. Ребра (Фіг.2) мають задану висоту h та довжину L, яка дорівнює ширині площинної частини овальної труби. Теплообмінну площинно-овальну трубу використовують як окремий оребрений теплообмінник або як елемент в пакетах труб теплообмінних апаратів. При омиванні потоком теплоносія оребреної поверхні (Фіг.2) висока теплоаеродинамічна ефективність досягається за рахунок кращого омивання гладких неоребрених частин зовнішньої поверхні площинно-овапьної основи труби 1 та підвищення інтенсивності теплообміну на поперечних ребрах 2, в результаті турбулізації ними омиваючого пото 1 00 4871 ку, а також за рахунок того, що теплова ефективність прямокутного ребра вище, ніж у суцільного площинно-о вального. Таким чином досягаються наступні переваги при порівнянні з прототипом: - теплоаеродинамічна ефективність поверхні збільшується на 20-25%; - маса теплообмінної труби зменшується на 20%. Фіг. 1 Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
