Вібраційний транспортер

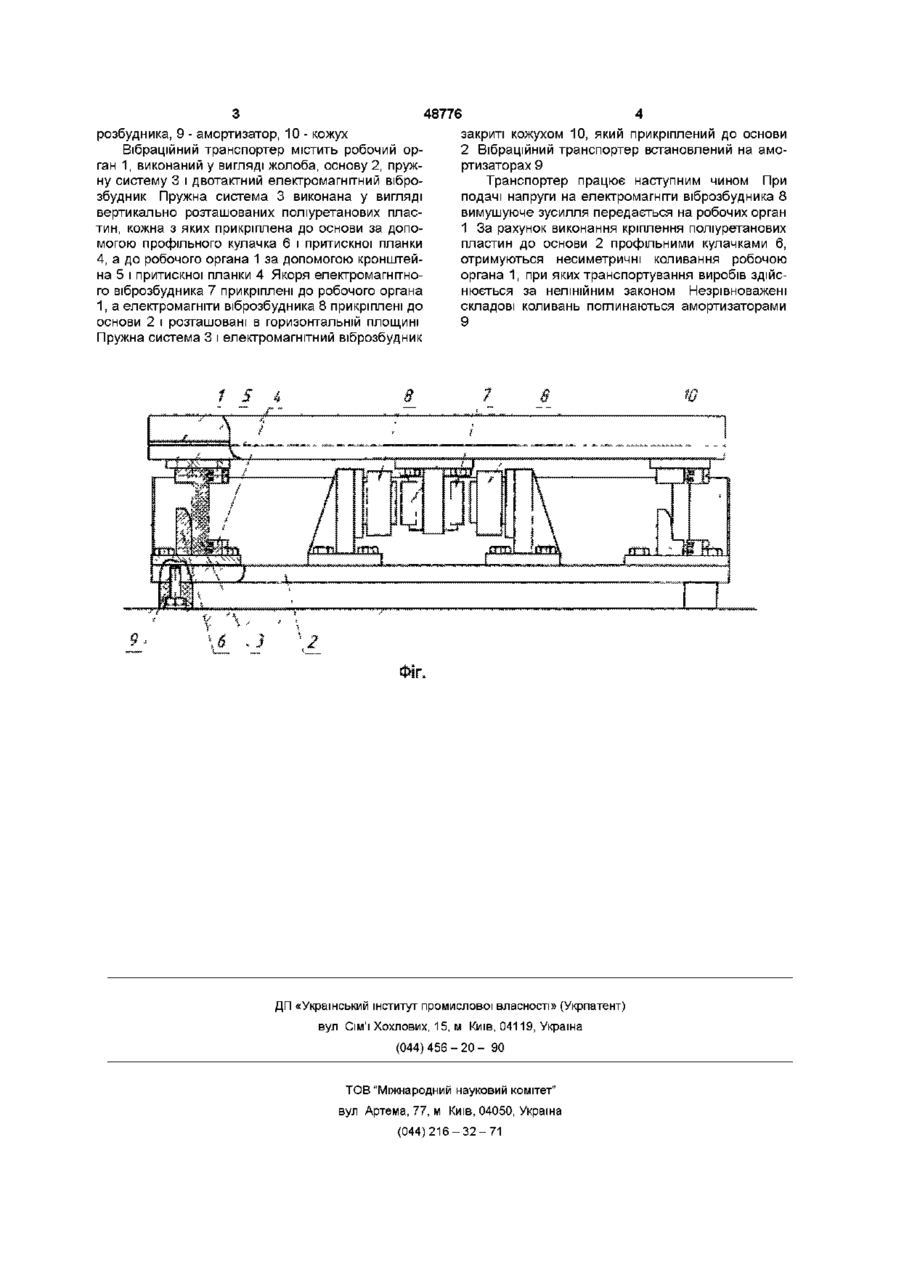

Вібраційний транспортер, що містить робочий орган, виконаний у вигляді жолоба, та основу, між Винахід відноситься до вібраційного транспортного обладнання, а саме, до двомасних транспортерів і може бути використаний в приладобудуванні, машинобудуванні і легкій промисловості для транспортування виробів Відомий вібраційний транспортер, що містить робочий орган, виконаний у вигляді жолоба, та основу, між якими встановлені електромагнітний віброзбудник і пружна система, прикріплена знизу до основи, а зверху до робочого органа (Авторське свідоцтво СРСР № 202766, кл 81 є, 51, МПК B65G, від 14 09 1967 "Низкочастотный вибрационный л ото к-тра н с п о рте р") Однак, використання в якості елементів нелінійної пружної системи металевих пластин ускладнює їх виготовлення для забезпечення необхідної власної лінеарізованої частоти коливної системи, а складний напружений стан, що виникає в пластинах при розміщенні елементів віброзбудника в вертикальній площині і взаємодії поверхонь профільних кулачків і пластин, призводить до їх передчасного руйнування і тим самим знижує надійність роботи вібраційного транспортера В основу винаходу поставлена задача створення вібраційного транспортера, у якому виконання пружних елементів з іншого матеріалу дозволило б спростити технологію їх виготовлення, покращити експлуатаційні характеристики і тим самим підвищити надійність роботи вібротранспортера Поставлена задача вирішується тим, що в вібраційному транспортері, що містить робочий орган, виконаний у вигляді жолоба, та основу, між якими встановлені електромагнітний віброзбудник і пружна система, прикріплена знизу до основи, а зверху до робочого органа, який відрізняється тим, що пружна система виконана у вигляді вертикально розташованих поліуретанових пластин, кожна з яких прикріплена до основи за допомогою профільного кулачка і притискної планки, привід віброзбудника виконаний двотактним, а якорі і елекромагніти віброзбудника розташовані в горизонтальній площині яки їм и встановлені електромагнітний віброзбудник і пружна система, прикріплена знизу до основи, а зверху до робочого органа, згідно з винаходом, пружна система виконана у вигляді вертикально розташованих поліуретанових пластин, кожна з яких прикріплена до основи за допомогою профільного кулачка і притискної планки, привод віброзбудника виконаний двотактним, а якоря і елекромагніти віброзбудника розташовані в горизонтальній площині Прикріплення вертикально розташованих поліуретанових пластин до основи за допомогою профільного кулачка і притискної планки, дозволяє отримати несиметричні коливання робочого органа, при цьому транспортування виробів здійснюється за нелінійним законом Виготовлення електромагнітного віброзбудника двотактним, і розміщення його елементів в горизонтальній площині, дозволяє підвищити амплітуди коливань робочого органа і позбавитись явища "затягування" Виконання пружних елементів з поліуретану спрощує технологію їх виготовлення і, завдяки порівняно більшим коефіцієнтам опору, процес налагодження пружної системи на необхідну власну лінеарізовану частоту коливань, тим самим покращуються експлуатаційні характеристики, що дозволяє підвищити надійність вібраційного транспортера На фіг зображено загальний вигляд вібраційного транспортера, де 1 - робочий орган, 2 - основа, 3 - пружна система, 4 - притискна планка, 5 кронштейн, 6 - профільний кулачок, 7 - якір електромагнітного віброзбудника, 8 - електромагніт віб (О 00 розбудника, 9 - амортизатор, 10 - кожух Вібраційний транспортер містить робочий орган 1, виконаний у вигляді жолоба, основу 2, пружну систему 3 і двотактний електромагнітний віброзбудник Пружна система 3 виконана у вигляді вертикально розташованих поліуретанових пластин, кожна з яких прикріплена до основи за допомогою профільного кулачка 6 і притискної планки 4, а до робочого органа 1 за допомогою кронштейна 5 і притискної планки 4 Якоря електромагнітного віброзбудника 7 прикріплені до робочого органа 1, а електромагніти віброзбудника 8 прикріплені до основи 2 і розташовані в горизонтальній площині Пружна система 3 і електромагнітний віброзбудник 48776 закриті кожухом 10, який прикріплений до основи 2 Вібраційний транспортер встановлений на амортизаторах 9 Транспортер працює наступним чином При подачі напруги на електромагніти віброзбудника 8 вимушуюче зусилля передається на робочих орган 1 За рахунок виконання кріплення поліуретанових пластин до основи 2 профільними кулачками 6, отримуються несиметричні коливання робочою органа 1, при яких транспортування виробів здійснюється за нелінійним законом Незрівноважені складові коливань поглинаються амортизаторами 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
