Вібраційний транспортер

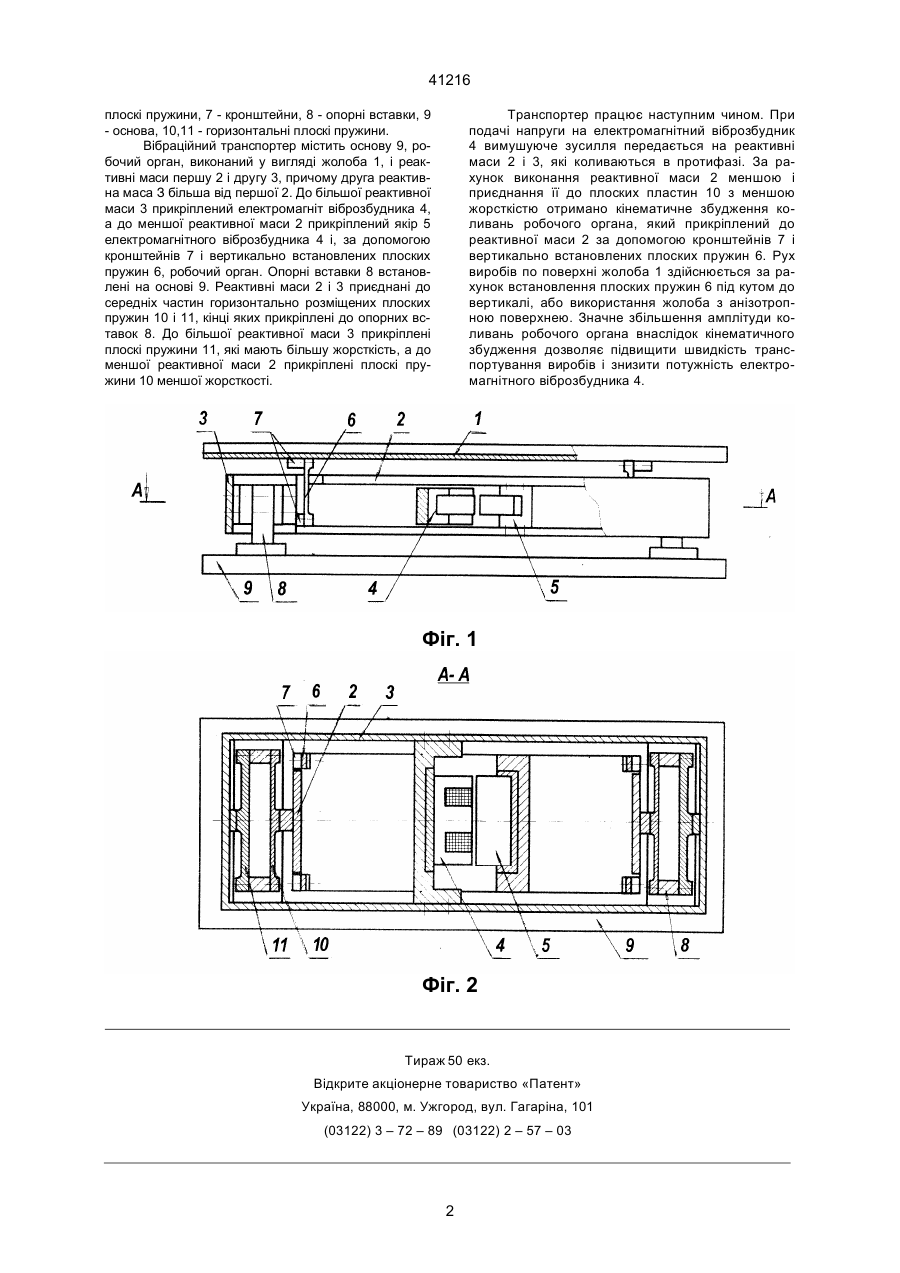

Вібраційний транспортер, що містить основу, робочий орган, виконаний у вигляді жолоба, реактивну масу, виконану у вигляді першої і другої мас, які з'єднані між собою і робочим органом плоскими пружинами, електромагнітний віброзбудник, якір і електромагніт якого прикріплені до реактивних мас відповідно, який відрізняється тим, що реактивні перша і друга маси виконані різними, робочий орган з'єднаний вертикально встановленими плоскими пружинами з меншою з реактивних мас, до якої прикріплений якір електромагнітного віброзбудника, реактивні маси приєднані до середніх частин горизонтально розташованих поперечних плоских пружин, які встановлені на основі через опорні вставки, причому до менших мас прикріплені плоскі пружини з меншою жорсткістю. Зоя (13) 41216 (11) UA ну масу, виконану у вигляді першої і другої мас, які з'єднані між собою і робочим органом плоскими пружинами, електромагнітний віброзбудник, якір і електромагніт якого прикріплені до реактивних мас відповідно, згідно з винаходом, реактивні перша і друга маси виконані різними, робочий орган з'єднаний вертикально встановленими плоскими пружинами з меншою з реактивних мас, до якої прикріплений якір електромагнітного віброзбудника, реактивні маси приєднані до середніх частин горизонтально розташованих поперечних плоских пружин, які встановлені на основі через опорні вставки, причому до менших мас прикріплені плоскі пружини з меншою жорсткістю. Виконання першої і другої реактивних мас різними і приєднання до меншої маси робочого органа дозволяє зрівноважити реактивні складові горизонтальних коливань на опорних вставках. Нове з'єднання реактивних мас і робочого органа плоскими пружинами відповідної жорсткості дозволяє отримати кінематичне збудження коливань робочого органа і за рахунок цього значно збільшити амплітуду його коливань, що дає можливість підвищити швидкість транспортування виробів і знизити потужність електромагнітного віброзбудника. На фіг.1 зображено загальний вигляд вібраційного транспортера, на фіг.2 вид транспортера в плані з розрізом по А-А де : 1 - жолоб, 2 - перша реактивна маса, 3 - друга реактивна маса, 4 електромагніт віброзбудника, 5 - якір електромагнітного віброзбудника, 6 - вертикально встановлені (19) Винахід відноситься до вібраційного транспортного обладнання, а саме, до тримасних транспортерів, і може бути використаний для транспортування виробів. Відомий вібраційний транспортер, що містить основу, робочий орган, виконаний у вигляді жолоба, реактивну масу, виконану у вигляді першої і другої мас, які з'єднані між собою і робочим органом плоскими пружинами, електромагнітний віброзбудник, якір і електромагніт якого прикріплені до реактивних мас відповідно [Авторське свідоцтво СРСР № 213673 , кл.81е, 51, МПК В 65g, від 12.03.1968." Вибрационный лоток"]. Однак, з'єднання робочого органа вібраційного транспортера з двома реактивними масами плоскими пружинами, які знаходяться в складному напруженому стані, при прикладанні примусового зусилля від електромагнітного віброзбудника не дає можливості досягти значних амплітуд коливання робочого органа. В основу винаходу поставлена задача створення вібраційного транспортера, у якому нове з'єднання реактивних мас і робочого органа плоскими пружинами відповідної жорсткості дозволило б значно збільшити амплітуду коливань робочого органа, тим самим підвищити швидкість транспортування виробів і знизити потужність електромагнітного віброзбудника. Поставлена задача вирішується тим, що в вібраційному транспортері, що містить основу, робочий орган, виконаний у вигляді жолоба, реактив А ____________________ 41216 плоскі пружини, 7 - кронштейни, 8 - опорні вставки, 9 - основа, 10,11 - горизонтальні плоскі пружини. Вібраційний транспортер містить основу 9, робочий орган, виконаний у вигляді жолоба 1, і реактивні маси першу 2 і другу 3, причому друга реактивна маса З більша від першої 2. До більшої реактивної маси 3 прикріплений електромагніт віброзбудника 4, а до меншої реактивної маси 2 прикріплений якір 5 електромагнітного віброзбудника 4 і, за допомогою кронштейнів 7 і вертикально встановлених плоских пружин 6, робочий орган. Опорні вставки 8 встановлені на основі 9. Реактивні маси 2 і 3 приєднані до середніх частин горизонтально розміщених плоских пружин 10 і 11, кінці яких прикріплені до опорних вставок 8. До більшої реактивної маси 3 прикріплені плоскі пружини 11, які мають більшу жорсткість, а до меншої реактивної маси 2 прикріплені плоскі пружини 10 меншої жорсткості. Транспортер працює наступним чином. При подачі напруги на електромагнітний віброзбудник 4 вимушуюче зусилля передається на реактивні маси 2 і 3, які коливаються в протифазі. За рахунок виконання реактивної маси 2 меншою і приєднання її до плоских пластин 10 з меншою жорсткістю отримано кінематичне збудження коливань робочого органа, який прикріплений до реактивної маси 2 за допомогою кронштейнів 7 і вертикально встановлених плоских пружин 6. Рух виробів по поверхні жолоба 1 здійснюється за рахунок встановлення плоских пружин 6 під кутом до вертикалі, або використання жолоба з анізотропною поверхнею. Значне збільшення амплітуди коливань робочого органа внаслідок кінематичного збудження дозволяє підвищити швидкість транспортування виробів і знизити потужність електромагнітного віброзбудника 4. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41216 3
