Пристрій для ловлі риби ривковою проводкою
Формула / Реферат
1. Пристрій для ловлі риби ривковою проводкою, який містить вудлище, безінерційну котушку, ліску (шнур), приманку, який відрізняється тим, що з метою забезпечення ривкової проводки приманки в процесі підмотки шнура котушкою, на бланку вудлища у безпосередній близькості від котушки додатково закріпляється розрізне кільце, куди вкладається шнур після закидання приманки.
2. Пристрій за п. 1, який відрізняється тим, що відношення діаметра умовної окружності, по якій рухається ролик ліскоукладача, до діаметра шпулі котушки знаходиться у діапазоні величин від 3 до 6.
3. Пристрій за п. 1, який відрізняється тим, що для можливості регулювання паузи у процесі ривкової проводки приманки розрізне кільце закріплюється на бланку вудлища із можливістю зміни місця кріплення.
Текст

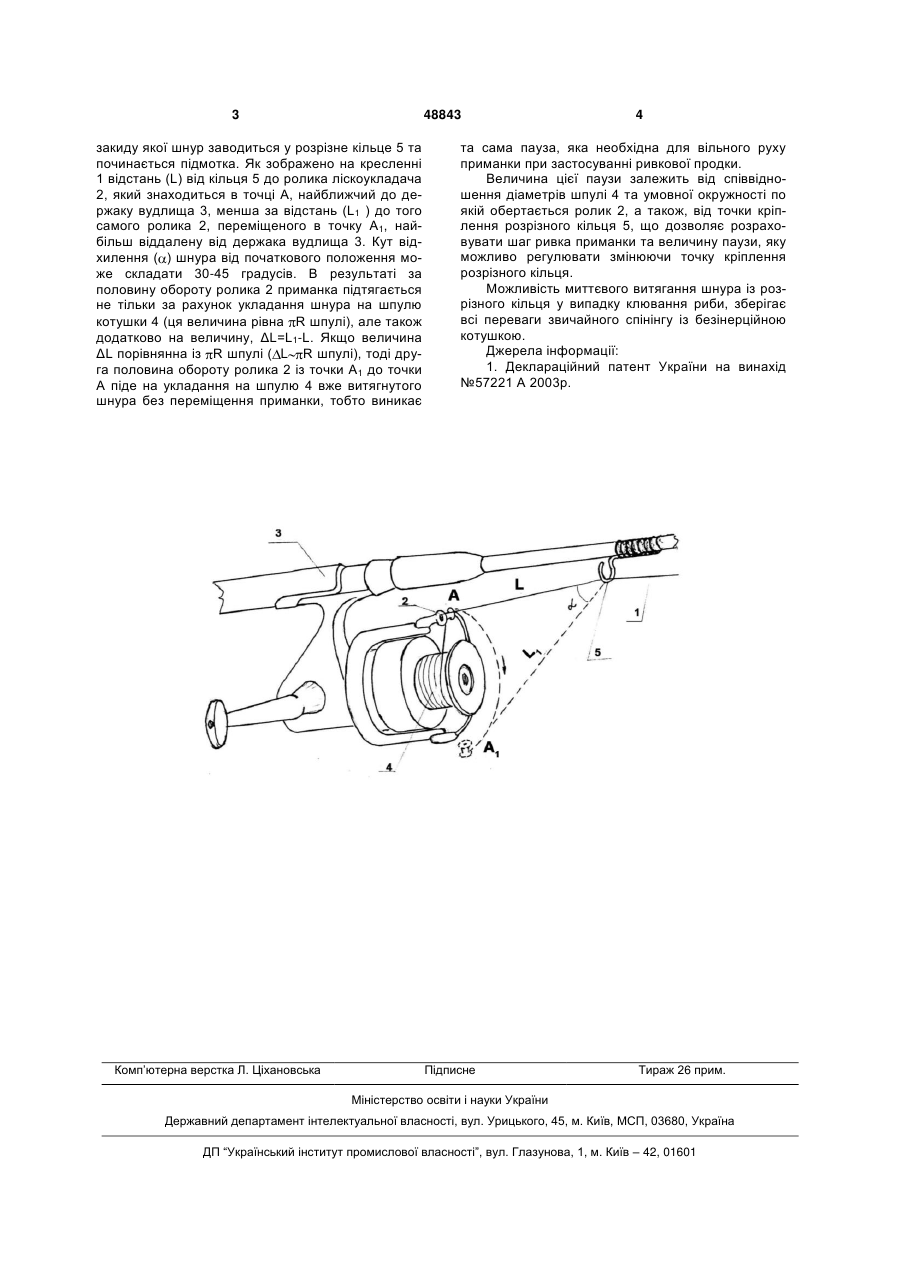

1. Пристрій для ловлі риби ривковою проводкою, який містить вудлище, безінерційну котушку, ліску (шнур), приманку, який відрізняється тим, що з метою забезпечення ривкової проводки приманки в процесі підмотки шнура котушкою, на бланку вудлища у безпосередній близькості від коту 3 48843 закиду якої шнур заводиться у розрізне кільце 5 та починається підмотка. Як зображено на кресленні 1 відстань (L) від кільця 5 до ролика ліскоукладача 2, який знаходиться в точці А, найближчий до держаку вудлища 3, менша за відстань (L1 ) до того самого ролика 2, переміщеного в точку А1, найбільш віддалену від держака вудлища 3. Кут відхилення ( ) шнура від початкового положення може складати 30-45 градусів. В результаті за половину обороту ролика 2 приманка підтягається не тільки за рахунок укладання шнура на шпулю котушки 4 (ця величина рівна R шпулі), але також додатково на величину, ΔL=L1-L. Якщо величина ΔL порівнянна із R шпулі ( L R шпулі), тоді друга половина обороту ролика 2 із точки А1 до точки А піде на укладання на шпулю 4 вже витягнутого шнура без переміщення приманки, тобто виникає Комп’ютерна верстка Л. Ціхановська 4 та сама пауза, яка необхідна для вільного руху приманки при застосуванні ривкової продки. Величина цієї паузи залежить від співвідношення діаметрів шпулі 4 та умовної окружності по якій обертається ролик 2, а також, від точки кріплення розрізного кільця 5, що дозволяє розраховувати шаг ривка приманки та величину паузи, яку можливо регулювати змінюючи точку кріплення розрізного кільця. Можливість миттєвого витягання шнура із розрізного кільця у випадку клювання риби, зберігає всі переваги звичайного спінінгу із безінерційною котушкою. Джерела інформації: 1. Деклараційний патент України на винахід №57221 А 2003р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fishing by jerky line
Автори англійськоюKuznetsov Yurii Petrovych
Назва патенту російськоюУстройство для ловли рыбы рывковой проводкой
Автори російськоюКузнецов Юрий Петрович
МПК / Мітки
МПК: A01K 69/00
Мітки: пристрій, риби, проводкою, ловлі, ривковою
