Пристрій обробки феромагнітних металевих виробів електричним розрядом в рідині

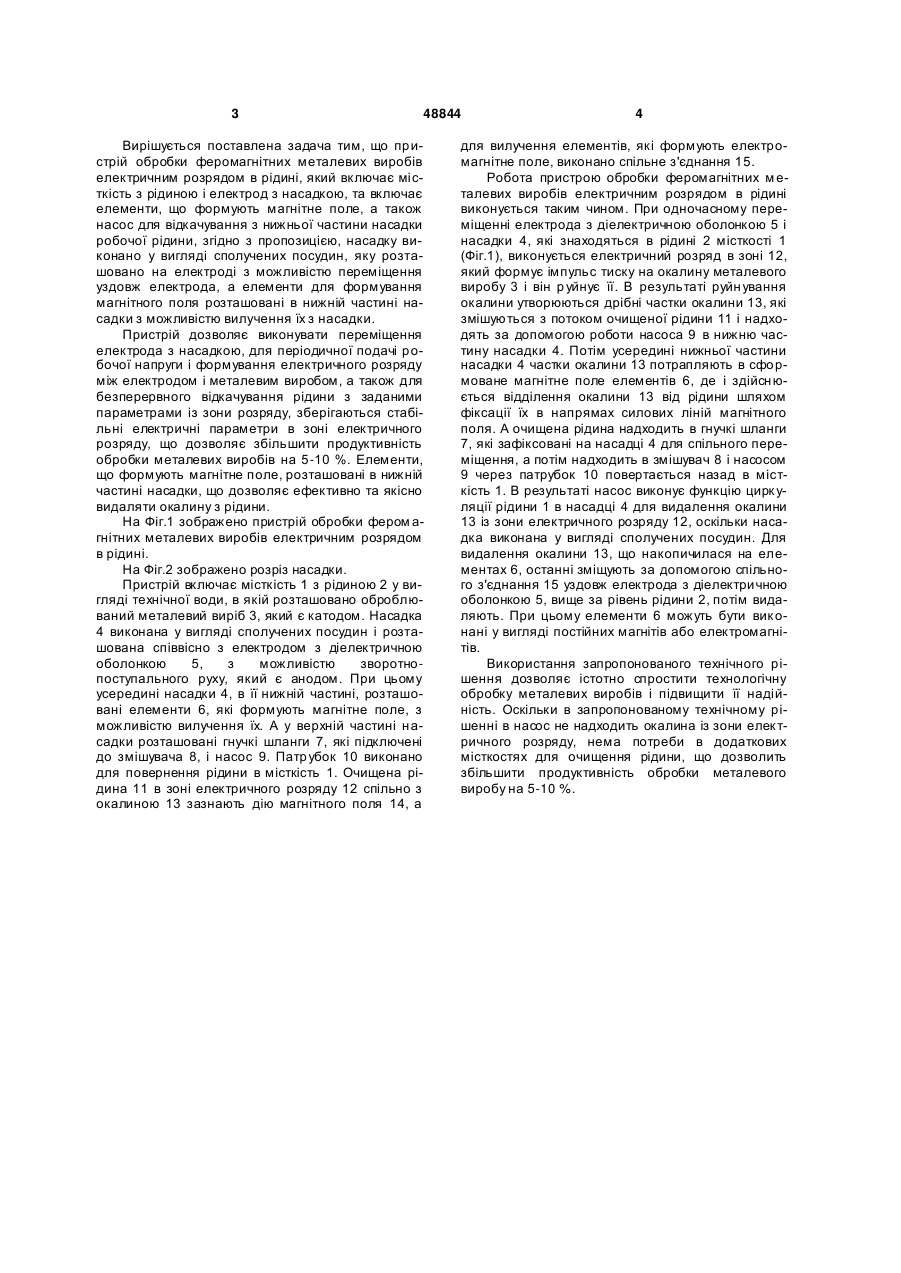

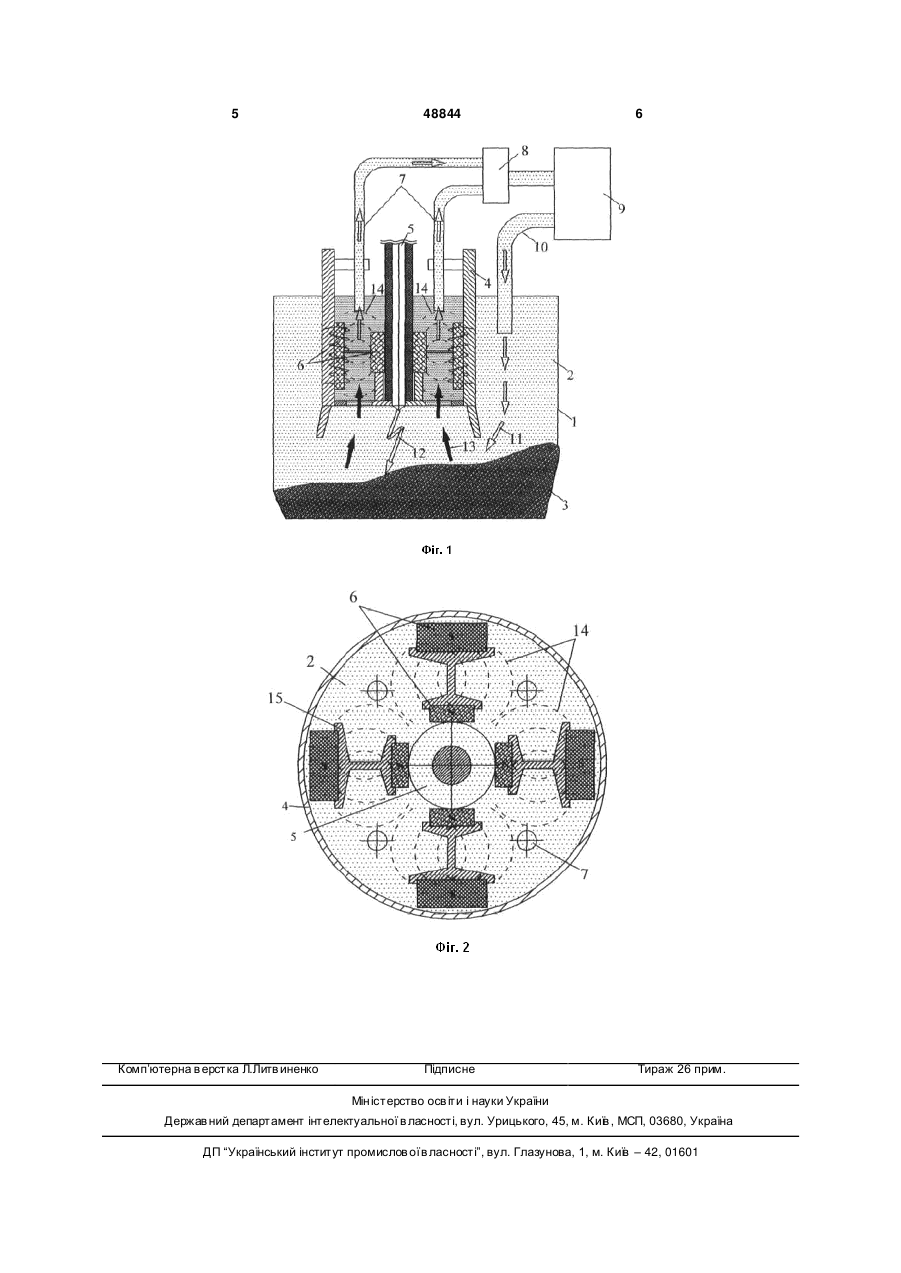

Пристрій обробки феромагнітних металевих виробів електричним розрядом в рідині, який включає місткість з рідиною і електрод з насадкою 3 48844 Вирішується поставлена задача тим, що пристрій обробки феромагнітних металевих виробів електричним розрядом в рідині, який включає місткість з рідиною і електрод з насадкою, та включає елементи, що формують магнітне поле, а також насос для відкачування з нижньої частини насадки робочої рідини, згідно з пропозицією, насадку виконано у вигляді сполучених посудин, яку розташовано на електроді з можливістю переміщення уздовж електрода, а елементи для формування магнітного поля розташовані в нижній частині насадки з можливістю вилучення їх з насадки. Пристрій дозволяє виконувати переміщення електрода з насадкою, для періодичної подачі робочої напруги і формування електричного розряду між електродом і металевим виробом, а також для безперервного відкачування рідини з заданими параметрами із зони розряду, зберігаються стабільні електричні параметри в зоні електричного розряду, що дозволяє збільшити продуктивність обробки металевих виробів на 5-10 %. Елементи, що формують магнітне поле, розташовані в нижній частині насадки, що дозволяє ефективно та якісно видаляти окалину з рідини. На Фіг.1 зображено пристрій обробки фером агнітних металевих виробів електричним розрядом в рідині. На Фіг.2 зображено розріз насадки. Пристрій включає місткість 1 з рідиною 2 у вигляді технічної води, в якій розташовано оброблюваний металевий виріб 3, який є катодом. Насадка 4 виконана у вигляді сполучених посудин і розташована співвісно з електродом з діелектричною оболонкою 5, з можливістю зворотнопоступального руху, який є анодом. При цьому усередині насадки 4, в її нижній частині, розташовані елементи 6, які формують магнітне поле, з можливістю вилучення їх. А у верхній частині насадки розташовані гнучкі шланги 7, які підключені до змішувача 8, і насос 9. Патр убок 10 виконано для повернення рідини в місткість 1. Очищена рідина 11 в зоні електричного розряду 12 спільно з окалиною 13 зазнають дію магнітного поля 14, а 4 для вилучення елементів, які формують електромагнітне поле, виконано спільне з'єднання 15. Робота пристрою обробки феромагнітних м еталевих виробів електричним розрядом в рідині виконується таким чином. При одночасному переміщенні електрода з діелектричною оболонкою 5 і насадки 4, які знаходяться в рідині 2 місткості 1 (Фіг.1), виконується електричний розряд в зоні 12, який формує імпульс тиску на окалину металевого виробу 3 і він р уйнує її. В результаті руйн ування окалини утворюються дрібні частки окалини 13, які змішуються з потоком очищеної рідини 11 і надходять за допомогою роботи насоса 9 в нижню частину насадки 4. Потім усередині нижньої частини насадки 4 частки окалини 13 потрапляють в сформоване магнітне поле елементів 6, де і здійснюється відділення окалини 13 від рідини шляхом фіксації їх в напрямах силових ліній магнітного поля. А очищена рідина надходить в гнучкі шланги 7, які зафіксовані на насадці 4 для спільного переміщення, а потім надходить в змішувач 8 і насосом 9 через патрубок 10 повертається назад в місткість 1. В результаті насос виконує функцію цирк уляції рідини 1 в насадці 4 для видалення окалини 13 із зони електричного розряду 12, оскільки насадка виконана у вигляді сполучених посудин. Для видалення окалини 13, що накопичилася на елементах 6, останні зміщують за допомогою спільного з'єднання 15 уздовж електрода з діелектричною оболонкою 5, вище за рівень рідини 2, потім видаляють. При цьому елементи 6 можуть бути вик онані у вигляді постійних магнітів або електромагнітів. Використання запропонованого технічного рішення дозволяє істотно спростити технологічну обробку металевих виробів і підвищити її надійність. Оскільки в запропонованому технічному рішенні в насос не надходить окалина із зони елек тричного розряду, нема потреби в додаткових місткостях для очищення рідини, що дозволить збільшити продуктивність обробки металевого виробу на 5-10 %. 5 Комп’ютерна в ерстка Л.Литв иненко 48844 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
