Спосіб зневоднення шламу

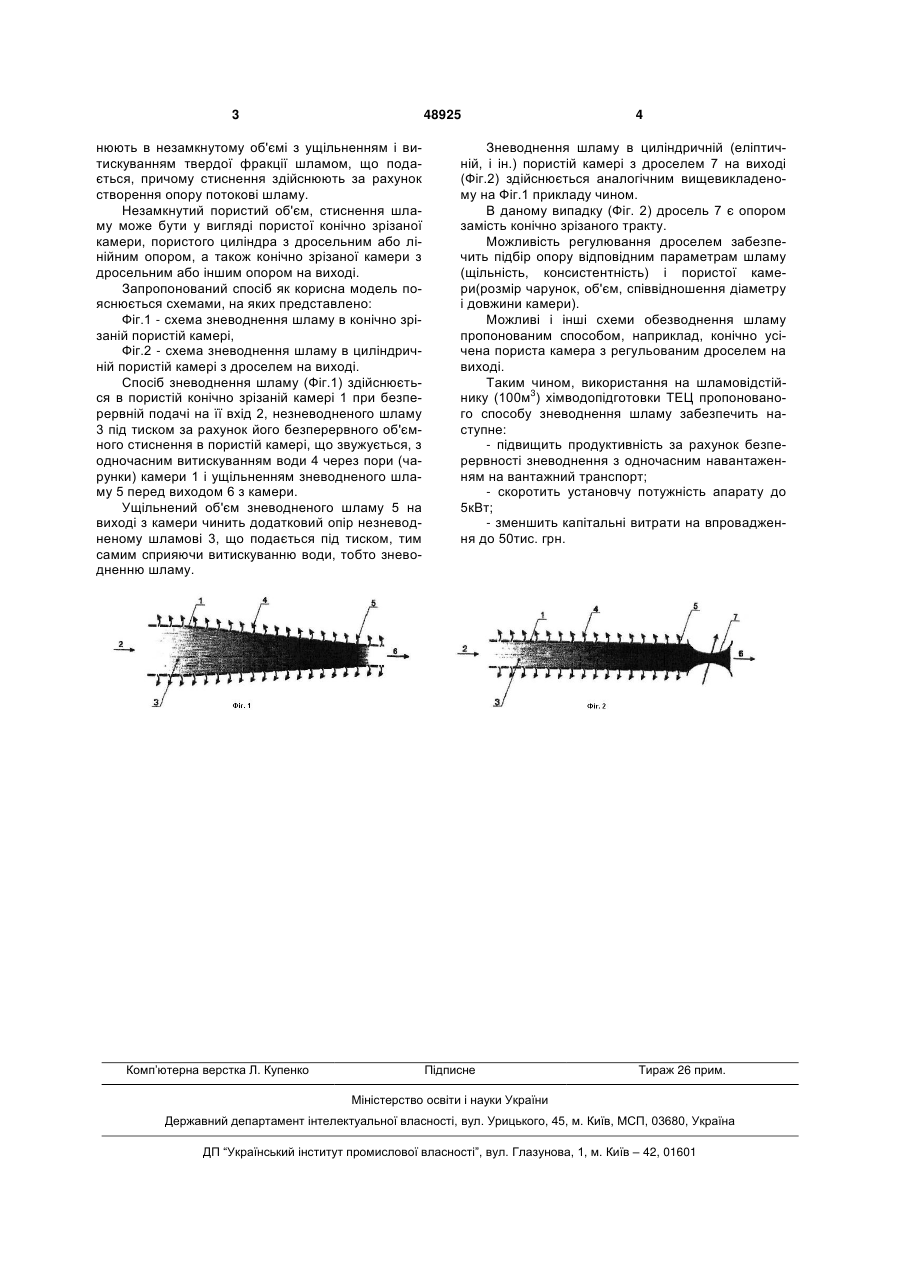

1. Спосіб зневоднення шламу шляхом виділення його твердої фракції, що полягає в подачі шламу в пористу камеру і подальшому об'ємному 3 48925 нюють в незамкнутому об'ємі з ущільненням і витискуванням твердої фракції шламом, що подається, причому стиснення здійснюють за рахунок створення опору потокові шламу. Незамкнутий пористий об'єм, стиснення шламу може бути у вигляді пористої конічно зрізаної камери, пористого циліндра з дросельним або лінійним опором, а також конічно зрізаної камери з дросельним або іншим опором на виході. Запропонований спосіб як корисна модель пояснюється схемами, на яких представлено: Фіг.1 - схема зневоднення шламу в конічно зрізаній пористій камері, Фіг.2 - схема зневоднення шламу в циліндричній пористій камері з дроселем на виході. Спосіб зневоднення шламу (Фіг.1) здійснюється в пористій конічно зрізаній камері 1 при безперервній подачі на її вхід 2, незневодненого шламу 3 під тиском за рахунок його безперервного об'ємного стиснення в пористій камері, що звужується, з одночасним витискуванням води 4 через пори (чарунки) камери 1 і ущільненням зневодненого шламу 5 перед виходом 6 з камери. Ущільнений об'єм зневодненого шламу 5 на виході з камери чинить додатковий опір незневодненому шламові 3, що подається під тиском, тим самим сприяючи витискуванню води, тобто зневодненню шламу. Комп’ютерна верстка Л. Купенко 4 Зневоднення шламу в циліндричній (еліптичній, і ін.) пористій камері з дроселем 7 на виході (Фіг.2) здійснюється аналогічним вищевикладеному на Фіг.1 прикладу чином. В даному випадку (Фіг. 2) дросель 7 є опором замість конічно зрізаного тракту. Можливість регулювання дроселем забезпечить підбір опору відповідним параметрам шламу (щільність, консистентність) і пористої камери(розмір чарунок, об'єм, співвідношення діаметру і довжини камери). Можливі і інші схеми обезводнення шламу пропонованим способом, наприклад, конічно усічена пориста камера з регульованим дроселем на виході. Таким чином, використання на шламовідстійнику (100м3) хімводопідготовки ТЕЦ пропонованого способу зневоднення шламу забезпечить наступне: - підвищить продуктивність за рахунок безперервності зневоднення з одночасним навантаженням на вантажний транспорт; - скоротить установчу потужність апарату до 5кВт; - зменшить капітальні витрати на впровадження до 50тис. грн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
