Привід круглов’язальної машини

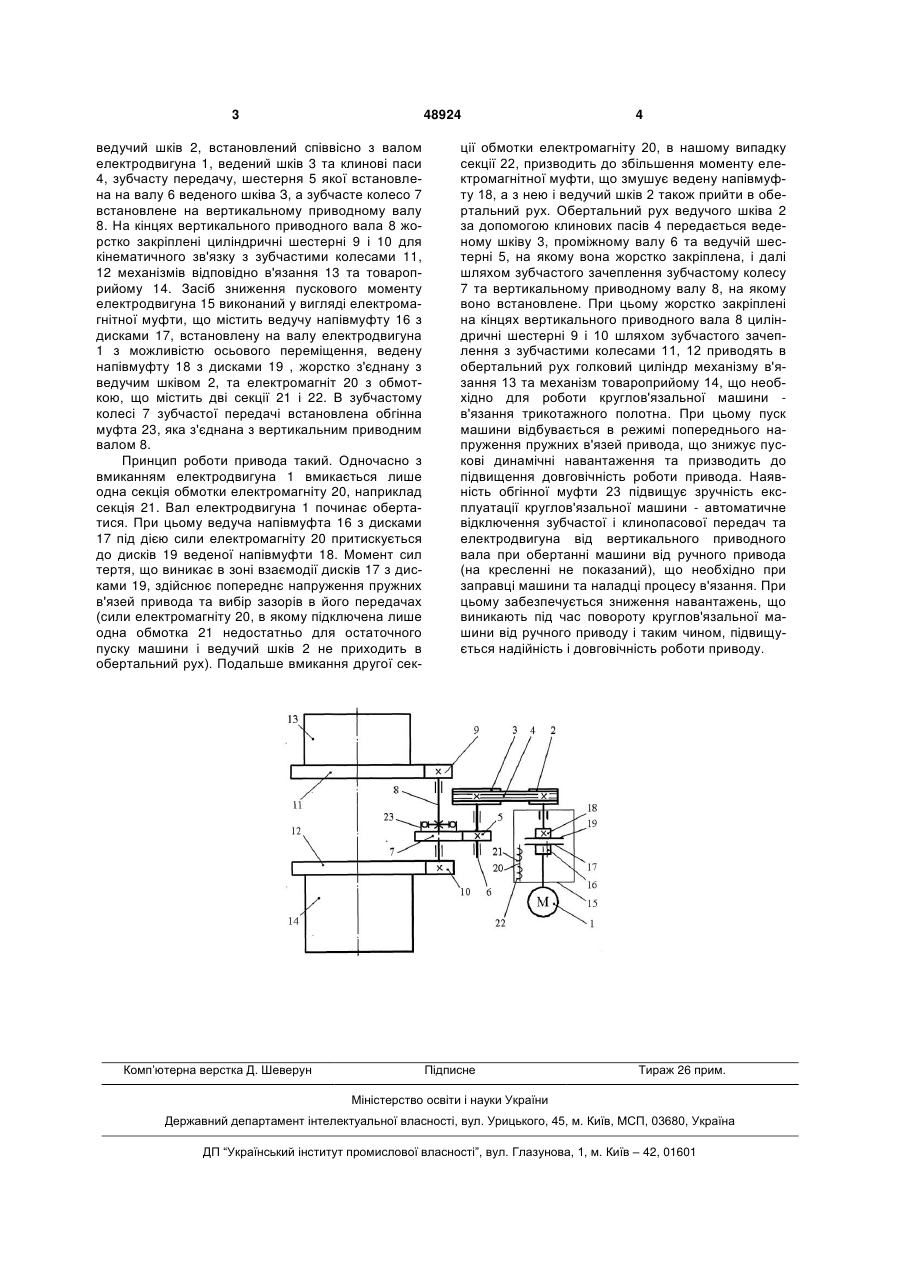

Привід круглов'язальної машини, що містить електродвигун, електромагнітну фрикційну муфту, 3 48924 ведучий шків 2, встановлений співвісно з валом електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, шестерня 5 якої встановлена на валу 6 веденого шківа З, а зубчасте колесо 7 встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплені циліндричні шестерні 9 і 10 для кінематичного зв'язку з зубчастими колесами 11, 12 механізмів відповідно в'язання 13 та товароприйому 14. Засіб зниження пускового моменту електродвигуна 15 виконаний у вигляді електромагнітної муфти, що містить ведучу напівмуфту 16 з дисками 17, встановлену на валу електродвигуна 1 з можливістю осьового переміщення, ведену напівмуфту 18 з дисками 19 , жорстко з'єднану з ведучим шківом 2, та електромагніт 20 з обмоткою, що містить дві секції 21 і 22. В зубчастому колесі 7 зубчастої передачі встановлена обгінна муфта 23, яка з'єднана з вертикальним приводним валом 8. Принцип роботи привода такий. Одночасно з вмиканням електродвигуна 1 вмикається лише одна секція обмотки електромагніту 20, наприклад секція 21. Вал електродвигуна 1 починає обертатися. При цьому ведуча напівмуфта 16 з дисками 17 під дією сили електромагніту 20 притискується до дисків 19 веденої напівмуфти 18. Момент сил тертя, що виникає в зоні взаємодії дисків 17 з дисками 19, здійснює попереднє напруження пружних в'язей привода та вибір зазорів в його передачах (сили електромагніту 20, в якому підключена лише одна обмотка 21 недостатньо для остаточного пуску машини і ведучий шків 2 не приходить в обертальний рух). Подальше вмикання другої сек Комп’ютерна верстка Д. Шеверун 4 ції обмотки електромагніту 20, в нашому випадку секції 22, призводить до збільшення моменту електромагнітної муфти, що змушує ведену напівмуфту 18, а з нею і ведучий шків 2 також прийти в обертальний рух. Обертальний рух ведучого шківа 2 за допомогою клинових пасів 4 передається веденому шківу 3, проміжному валу 6 та ведучій шестерні 5, на якому вона жорстко закріплена, і далі шляхом зубчастого зачеплення зубчастому колесу 7 та вертикальному приводному валу 8, на якому воно встановлене. При цьому жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9 і 10 шляхом зубчастого зачеплення з зубчастими колесами 11, 12 приводять в обертальний рух голковий циліндр механізму в'язання 13 та механізм товароприйому 14, що необхідно для роботи круглов'язальної машини в'язання трикотажного полотна. При цьому пуск машини відбувається в режимі попереднього напруження пружних в'язей привода, що знижує пускові динамічні навантаження та призводить до підвищення довговічність роботи привода. Наявність обгінної муфти 23 підвищує зручність експлуатації круглов'язальної машини - автоматичне відключення зубчастої і клинопасової передач та електродвигуна від вертикального приводного вала при обертанні машини від ручного привода (на кресленні не показаний), що необхідно при заправці машини та наладці процесу в'язання. При цьому забезпечується зниження навантажень, що виникають під час повороту круглов'язальної машини від ручного приводу і таким чином, підвищується надійність і довговічність роботи приводу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
