Схема охолодження стаціонарних повітряних поршневих компресорів з утилізацією тепла

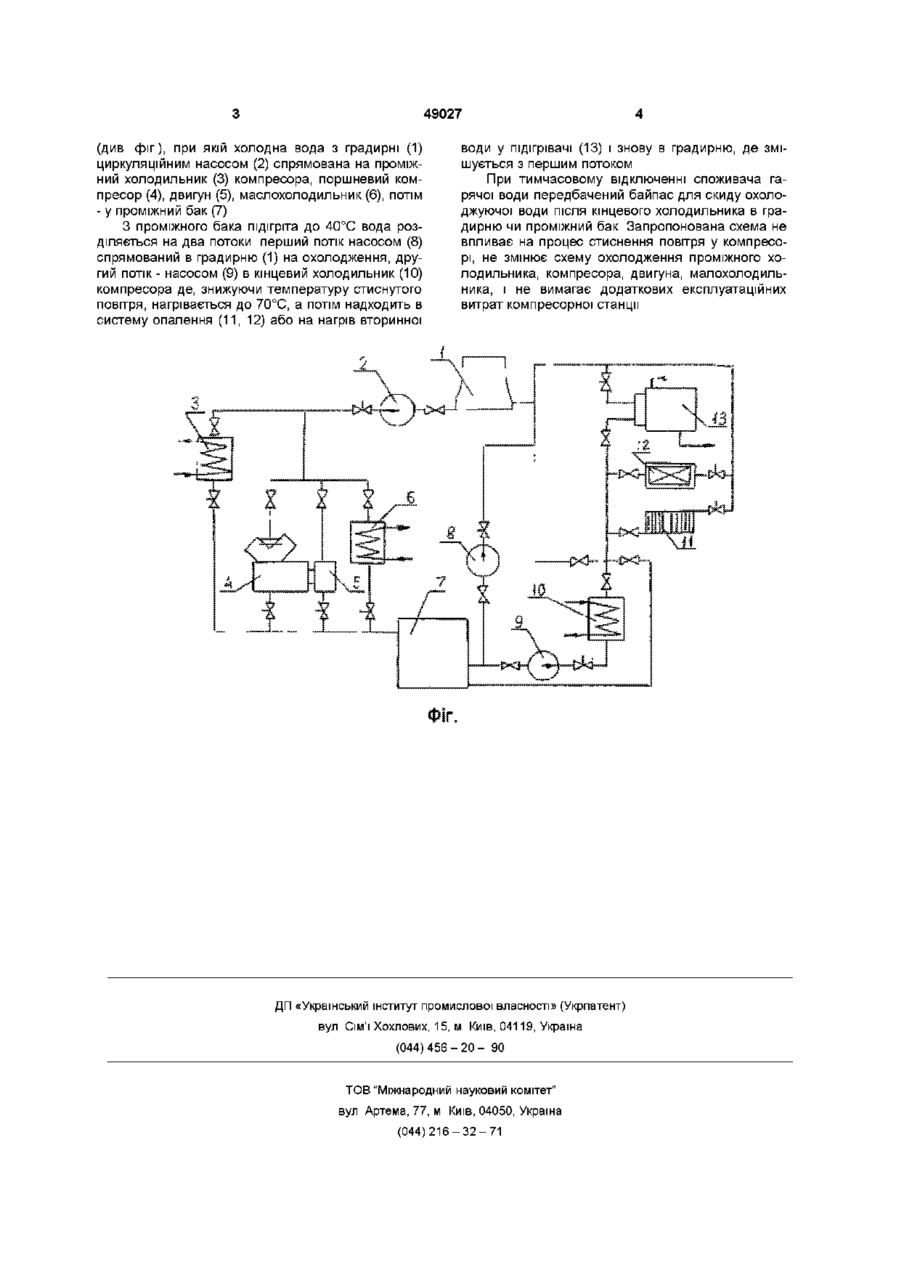

Схема охолодження стаціонарних повітряних поршневих компресорів з утилізацією тепла, яка включає об'єкти охолодження, циркуляційні насоси, проміжний бак, проміжний і кінцевий холодильники компресора, маслохолодильник компресора та градирню (бризкальний басейн), яка відрізняється тим, що охолоджуюча вода, нагріта до 40°С, після проміжного бака розділена на два потоки, перший потік спрямований у градирню, другий - на кінцевий холодильник компресора на охолодження стиснутого повітря та нагрів води до 70°С, а потім послідовно спрямований в систему опалення або на підігрів вторинної води і в градирню лодження, циркуляційних насосів, проміжного бака, проміжного та кінцевого холодильників, компресора, маслохолодильника, градирні (бризкального басейна) Об'єктами охолодження є двигун, компресор, повітряні, масляні, та водні потоки Охолоджувачами слугують градирні (бризкальні басейни), холодильники Теплопостачальники - повітря, масло, вода Відома схема охолодження гарно виконує свої функції, але при її використанні вся теплова енергія відходить в зовнішнє середовище В основу винаходу покладено завдання утилізації до 30% втрачаємої енергії використовуємої потужності компресорів у градирні і використовують и в системі опалення або технологічному процесі Рішення цієї задачі досягається частковою зміною потоків та температури охолоджуючої води і доповнення в схему теплообмінних апаратів (використовувачів тепла) За відомої схемою уся охолоджуюча вода, у тому числі і після, кінцевого холодильника, спрямована є проміжний бак, мотім у градирню Для того, щоб вода не тільки охолоджувала, а й утилізовувала тепло, прийнята схема оборотного водопостачання з відкритим циклом охолодження О о 49027 (див фіг), при якій холодна вода з градирні (1) циркуляційним насосом (2) спрямована на проміжний холодильник (3) компресора, поршневий компресор (4), двигун (5), маслохолодильник (6), потім - у проміжний бак (7) З проміжного бака підігріта до 40°С вода розділяється на два потоки перший потік насосом (8) спрямований в градирню (1) на охолодження, другий потік - насосом (9) в кінцевий холодильник (10) компресора де, знижуючи температуру стиснутого повітря, нагрівається до 70°С, а потім надходить в систему опалення (11, 12) або на нагрів вторинної води у підігрівачі (13) і знову в градирню, де змішується з першим потоком При тимчасовому відключенні споживача гарячої води передбачений байпас для скиду охолоджуючої води після кінцевого холодильника в градирню чи проміжний бак Запропонована схема не впливає на процес стиснення повітря у компресорі, не змінює схему охолодження проміжного холодильника, компресора, двигуна, малохолодильника, і не вимагає додаткових експлуатаційних витрат компресорної станції ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
