Валець підбирача коренеплодів буряків

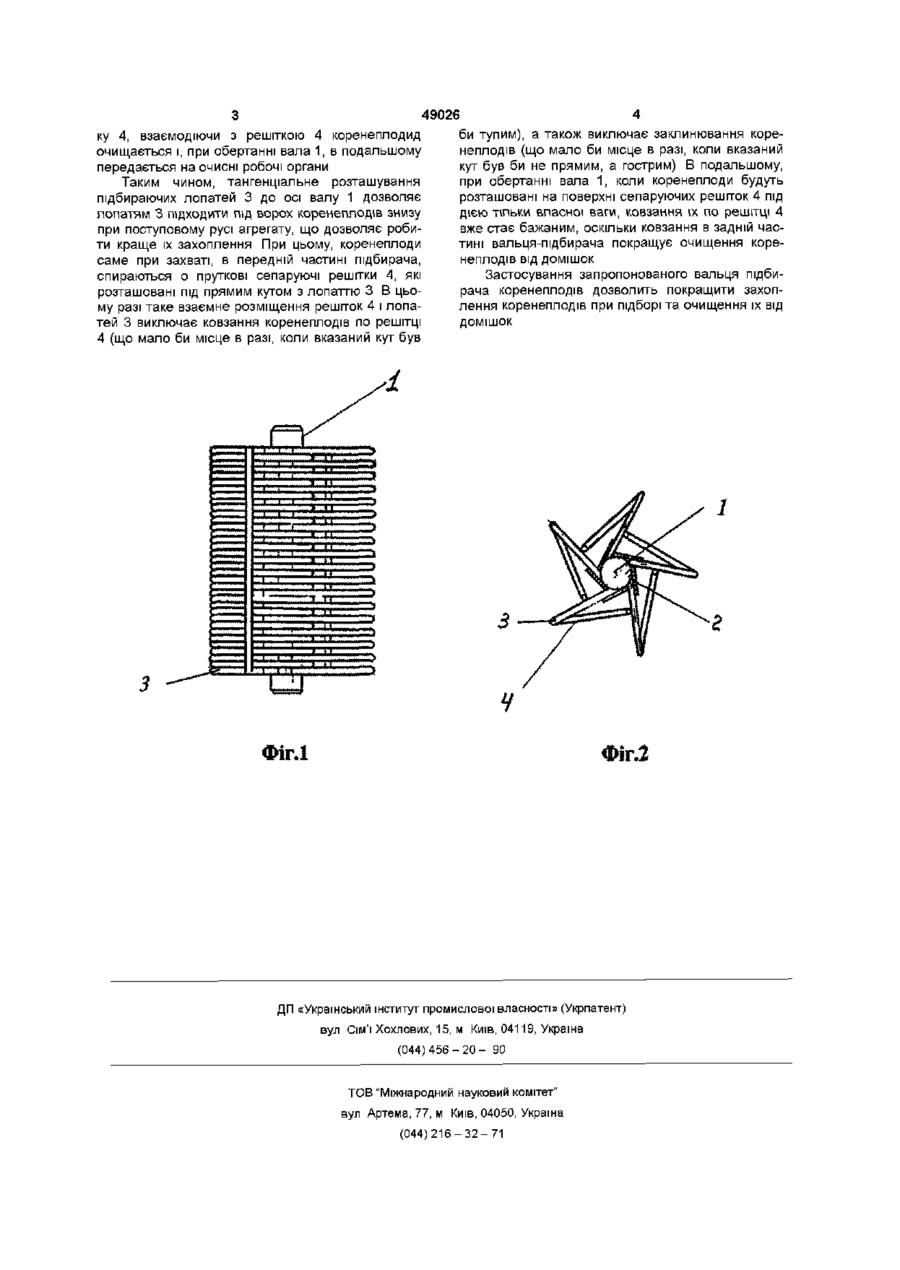

Валець підбирача коренеплодів буряків, який містить привідний горизонтальний вал з радіально встановленими підбираючими лопатями, який відрізняється тим, що підбираючі лопаті розташовані до осі вала тангенціально та мають з тиль Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для підбору коренеплодів, які застосовуються у підбирачах-навантажувач ах буряків ВІДОМІ підбирачі (живильники) коренеплодів буряків лопатевого типу, виконані у вигляді привідного вала, на якому закріплені (приварені) лопаті для захвату та передачі коренеплодів буряків далі на очищувальні робочі органи Підбирачами такого типу оснащуються навантажувально-очисні частини буряконавантажувачів СПС-4.2А (див книгу Войтюк Д Г , Гаврилюк Г Р Сільськогосподарські машини — К Урожай, 1994 — стор 367 - 369, рис 11 8, поз 2) Недоліком в роботі таких підбирачів є не дуже гарний захват коренеплодів, які, як відомо, довільно розташовані у бурту, ударна дія лопатей на коренеплоди внаслідок чого вони занадто пошкоджуються, погане відокремлення ґрунтових решток під час навантажування Найбільш близьким до запропонованого винаходу є підбирач коренеплодів буряків реалізований у а с СРСР № 713549, A01D 45/00, 1980 р, бюлетень № 5 - прототип, який теж має обертовий вал із закріпленими на ньому лопатями, які захватують коренеплоді при підбиранні і передають їх далі на очищувальні робочі органи Але прототип має певний недолік, який полягає в тому, що ефективний захват коренеплодів лопаттю може здійснитесь тільки при умові, коли вісь лопаті підбирача знаходиться під певним кутом до горизонту А в разі коли дана умова не за безпечується лопаті підбирача недостатньо ефективно захватують коренеплоди, а також передають коренеплодам значні ударні навантаження, які приводять до їх значного пошкодження Винаходом ставиться завдання досягнути такого положення осі лопаті, при якому вона займала б якомога менший кут до горизонталі, чим буде забезпечене краще захоплення коренеплодів при їх підборі та зменшить пошкодження Для досягнення цього пропонується валець підбирача коренеплодів буряків, який включає привідний горизонтальний вал з радіально встановленими підбираючими лопатями, який відрізняється тим, що підбираючі лопаті розташовані до осі валу тангенціально та мають з тильної сторони ної сторони сепаруючі решітки, КІНЦІ ЯКИХ опира ються на наступні лопаті і нахилені до них під прямим кутом сепаруючі решітки, КІНЦІ ЯКИХ опираються на на ступні лопаті і схилені до них під прямим кутом На фіг 1 схематично зображений валець підбирача коренеплодів буряків - вигляд зверху, на фіг 2 - вигляд збоку Валець підбирача коренеплодів буряків складається з привідного вала 1, пластин 2, встановлених по всій довжині вала 1, підбираючих лопатей 3, які приєднані до валу 1 тангенціально Під прямим кутом до підбираючих лопатей 3 встановлена під прямим кутом пруткова сепаруюча решітка 4, яка другою стороною спирається на вершини попередніх прутків З Підбір коренеплодів запропонованим вальцем здійснюється слідуючим чином коренеплоди захоплюються лопатями 3 і при наступному провертанні вала 1 вони скочуються на сепаруючу решіт О (О о ку 4, взаємодіючи з решіткою 4 коренеплодид очищається і, при обертанні вала 1, в подальшому передається на очисні робочі органи Таким чином, тангенціальне розташування підбираючих лопатей 3 до осі валу 1 дозволяє лопатям 3 підходити під ворох коренеплодів знизу при поступовому русі агрегату, що дозволяє робити краще їх захоплення При цьому, коренеплоди саме при захваті, в передній частині підбирача, спираються о пруткові сепаруючі решітки 4, які розташовані під прямим кутом з лопаттю З В цьому разі таке взаємне розміщення решіток 4 і лопатей 3 виключає ковзання коренеплодів по решітці 4 (що мало би місце в разі, коли вказаний кут був 49026 би тупим), а також виключає заклинювання коренеплодів (що мало би місце в разі, коли вказаний кут був би не прямим, а гострим) В подальшому, при обертанні вала 1, коли коренеплоди будуть розташовані на поверхні сепаруючих решіток 4 під дією тільки власної ваги, ковзання їх по решітці 4 вже стає бажаним, оскільки ковзання в задній частині вальця-підбирача покращує очищення коренеплодів від домішок Застосування запропонованого вальця підбирача коренеплодів дозволить покращити захоплення коренеплодів при підборі та очищення їх від ДОМІШОК •J.JJ. •Jb-U. аг-тг ••t—.i.-L •Д.-ІІ. J...U Фіг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
