Дефлекторний розпилювач
Номер патенту: 49043
Опубліковано: 12.04.2010
Автори: Волик Борис Анатолійович, Кобець Олександр Миколайович, Хотюн Григорій Володимирович, Пугач Андрій Миколайович, Онопрієнко Дмитро Михайлович, Кобець Анатолій Степанович
Формула / Реферат
Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що на поверхні дефлектора виконані канали для розділення потоків рідини, кут між каналами знаходиться в межах 10...20°.
Текст

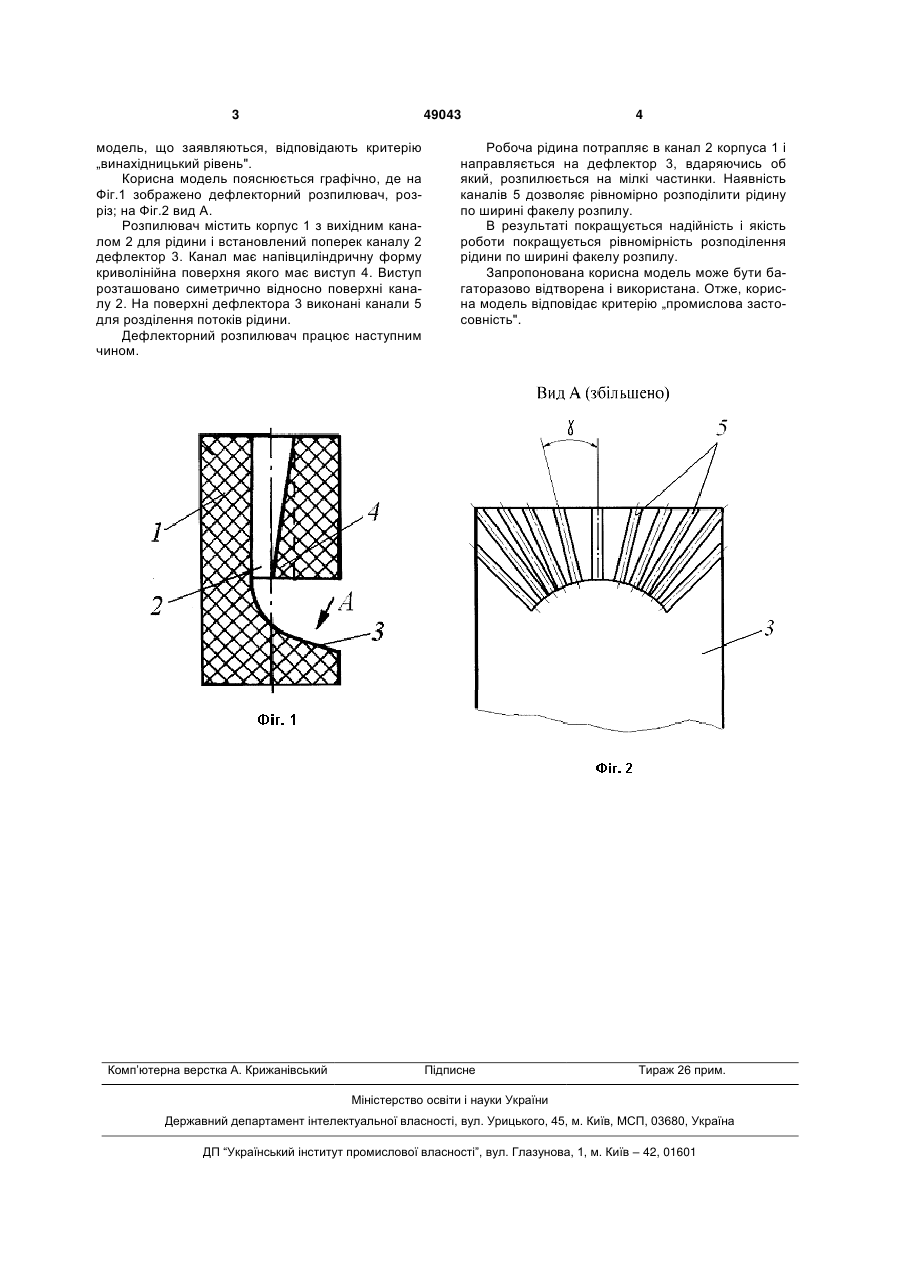

Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що на поверхні дефлектора виконані канали для розділення потоків рідини, кут між каналами знаходиться в межах 10...20 . (19) (21) u200911906 (22) 20.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ОНОПРІЄНКО ДМИТРО МИХАЙЛОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 49043 модель, що заявляються, відповідають критерію „винахідницький рівень". Корисна модель пояснюється графічно, де на Фіг.1 зображено дефлекторний розпилювач, розріз; на Фіг.2 вид А. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має напівциліндричну форму криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. На поверхні дефлектора 3 виконані канали 5 для розділення потоків рідини. Дефлекторний розпилювач працює наступним чином. Комп’ютерна верстка А. Крижанівський 4 Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3, вдаряючись об який, розпилюється на мілкі частинки. Наявність каналів 5 дозволяє рівномірно розподілити рідину по ширині факелу розпилу. В результаті покращується надійність і якість роботи покращується рівномірність розподілення рідини по ширині факелу розпилу. Запропонована корисна модель може бути багаторазово відтворена і використана. Отже, корисна модель відповідає критерію „промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpray baffle
Автори англійськоюKobets Anatolii Stepanovych, Onopriienko Dmytro Mykhailovych, Kobets Oleksandr Mykolaiovych, Volyk Borys Anatoliiovych, Khotiun Hryhorii Volodymyrovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюДефлекторный распылитель
Автори російськоюКобец Анатолий Степанович, Оноприенко Дмитрий Михайлович, Кобец Александр Николаевич, Волик Борис Анатольевич, Хотюн Григорий Владимирович, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01M 7/00
Мітки: розпилювач, дефлекторний
