Дрібнодисперсний розпилювач рідини
Номер патенту: 47330
Опубліковано: 25.01.2010
Формула / Реферат
1. Дрібнодисперсний розпилювач рідини, що містить корпус з камерою завихрення робочої рідини та сердечник конічної форми, що переміщується вздовж своєї поздовжньої осі, який відрізняється тим, що конічний сердечник виконаний зрізаним з пневмоканалом по центральній осі і під'єднаний до джерела стиснутого повітря.
2. Розпилювач по п. 1, який відрізняється тим, що оснащений підпружиненим стержнем, розміщеним усередині пневмоканалу, а на вільному кінці стержня закріплено конічний дефлектор.
Текст

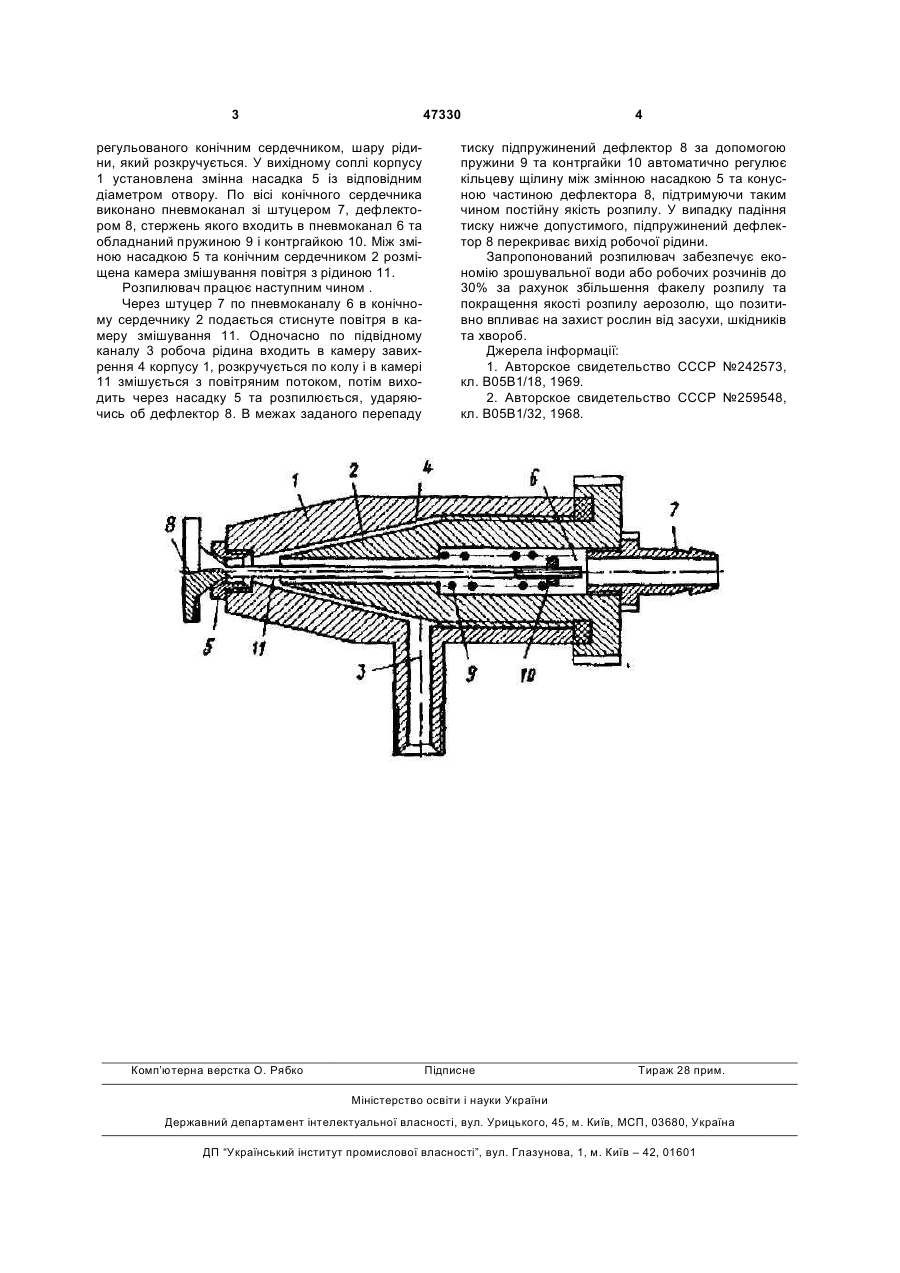

1. Дрібнодисперсний розпилювач рідини, що містить корпус з камерою завихрення робочої рі 3 47330 регульованого конічним сердечником, шару рідини, який розкручується. У вихідному соплі корпусу 1 установлена змінна насадка 5 із відповідним діаметром отвору. По вісі конічного сердечника виконано пневмоканал зі штуцером 7, дефлектором 8, стержень якого входить в пневмоканал 6 та обладнаний пружиною 9 і контргайкою 10. Між зміною насадкою 5 та конічним сердечником 2 розміщена камера змішування повітря з рідиною 11. Розпилювач працює наступним чином . Через штуцер 7 по пневмоканалу 6 в конічному сердечнику 2 подається стиснуте повітря в камеру змішування 11. Одночасно по підвідному каналу 3 робоча рідина входить в камеру завихрення 4 корпусу 1, розкручується по колу і в камері 11 змішується з повітряним потоком, потім виходить через насадку 5 та розпилюється, ударяючись об дефлектор 8. В межах заданого перепаду Комп’ютерна верстка О. Рябко 4 тиску підпружинений дефлектор 8 за допомогою пружини 9 та контргайки 10 автоматично регулює кільцеву щілину між змінною насадкою 5 та конусною частиною дефлектора 8, підтримуючи таким чином постійну якість розпилу. У випадку падіння тиску нижче допустимого, підпружинений дефлектор 8 перекриває вихід робочої рідини. Запропонований розпилювач забезпечує економію зрошувальної води або робочих розчинів до 30% за рахунок збільшення факелу розпилу та покращення якості розпилу аерозолю, що позитивно впливає на захист рослин від засухи, шкідників та хвороб. Джерела інформації: 1. Авторское свидетельство СССР №242573, кл. В05В1/18, 1969. 2. Авторское свидетельство СССР №259548, кл. В05В1/32, 1968. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFine-dispersed sprayer of liquid
Автори англійськоюMatsko Petro Volodymyrovych, Honcharov Ivan Fedorovych
Назва патенту російськоюМелкодисперсный распылитель жидкости
Автори російськоюМацко Петр Владимирович, Гончаров Иван Федорович
МПК / Мітки
Мітки: розпилювач, рідини, дрібнодисперсний
Код посилання
