Пристрій для одержання шару цементно-піщаного розчину

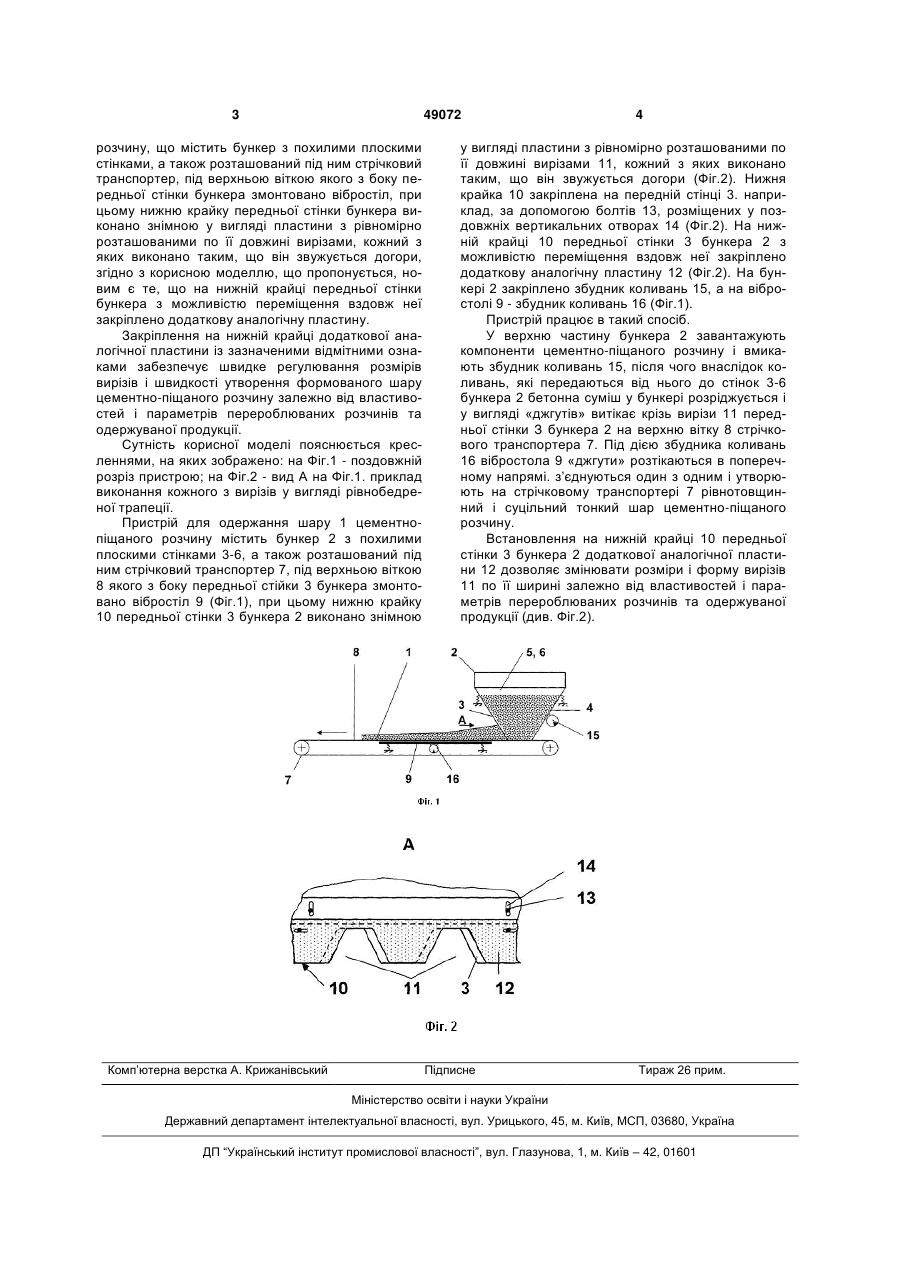

Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним 3 49072 розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою віткою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому нижню крайку передньої стінки бункера виконано знімною у вигляді пластини з рівномірно розташованими по її довжині вирізами, кожний з яких виконано таким, що він звужується догори, згідно з корисною моделлю, що пропонується, новим є те, що на нижній крайці передньої стінки бункера з можливістю переміщення вздовж неї закріплено додаткову аналогічну пластину. Закріплення на нижній крайці додаткової аналогічної пластини із зазначеними відмітними ознаками забезпечує швидке регулювання розмірів вирізів і швидкості утворення формованого шару цементно-піщаного розчину залежно від властивостей і параметрів перероблюваних розчинів та одержуваної продукції. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз пристрою; на Фіг.2 - вид А на Фіг.1. приклад виконання кожного з вирізів у вигляді рівнобедреної трапеції. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими плоскими стінками 3-6, а також розташований під ним стрічковий транспортер 7, під верхньою віткою 8 якого з боку передньої стійки 3 бункера змонтовано вібростіл 9 (Фіг.1), при цьому нижню крайку 10 передньої стінки 3 бункера 2 виконано знімною Комп’ютерна верстка А. Крижанівський 4 у вигляді пластини з рівномірно розташованими по її довжині вирізами 11, кожний з яких виконано таким, що він звужується догори (Фіг.2). Нижня крайка 10 закріплена на передній стінці 3. наприклад, за допомогою болтів 13, розміщених у поздовжніх вертикальних отворах 14 (Фіг.2). На нижній крайці 10 передньої стінки 3 бункера 2 з можливістю переміщення вздовж неї закріплено додаткову аналогічну пластину 12 (Фіг.2). На бункері 2 закріплено збудник коливань 15, а на вібростолі 9 - збудник коливань 16 (Фіг.1). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збудник коливань 15, після чого внаслідок коливань, які передаються від нього до стінок 3-6 бункера 2 бетонна суміш у бункері розріджується і у вигляді «джгутів» витікає крізь вирізи 11 передньої стінки З бункера 2 на верхню вітку 8 стрічкового транспортера 7. Під дією збудника коливань 16 вібростола 9 «джгути» розтікаються в поперечному напрямі. з’єднуються один з одним і утворюють на стрічковому транспортері 7 рівнотовщинний і суцільний тонкий шар цементно-піщаного розчину. Встановлення на нижній крайці 10 передньої стінки 3 бункера 2 додаткової аналогічної пластини 12 дозволяє змінювати розміри і форму вирізів 11 по її ширині залежно від властивостей і параметрів перероблюваних розчинів та одержуваної продукції (див. Фіг.2). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
