Пальчиковий протектор

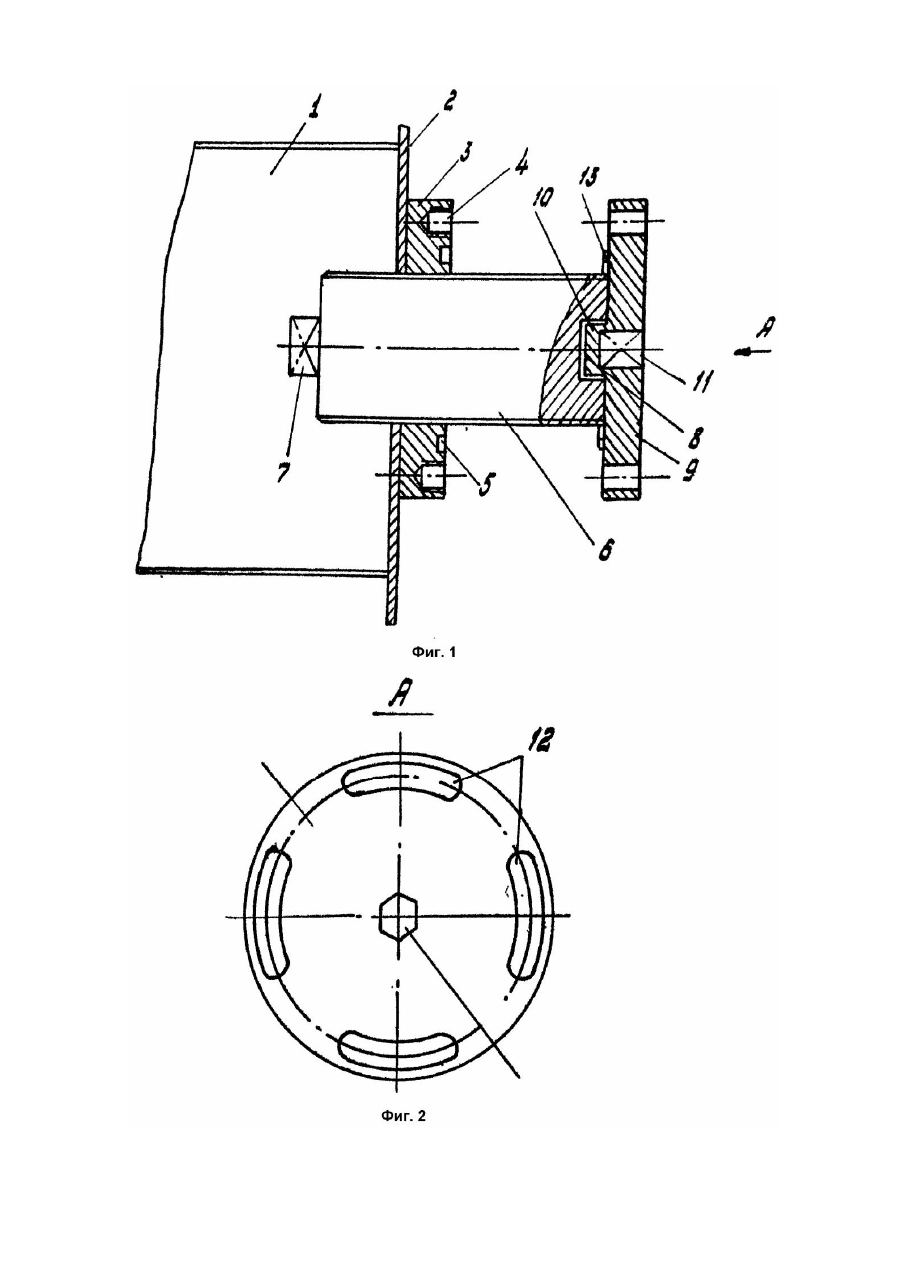

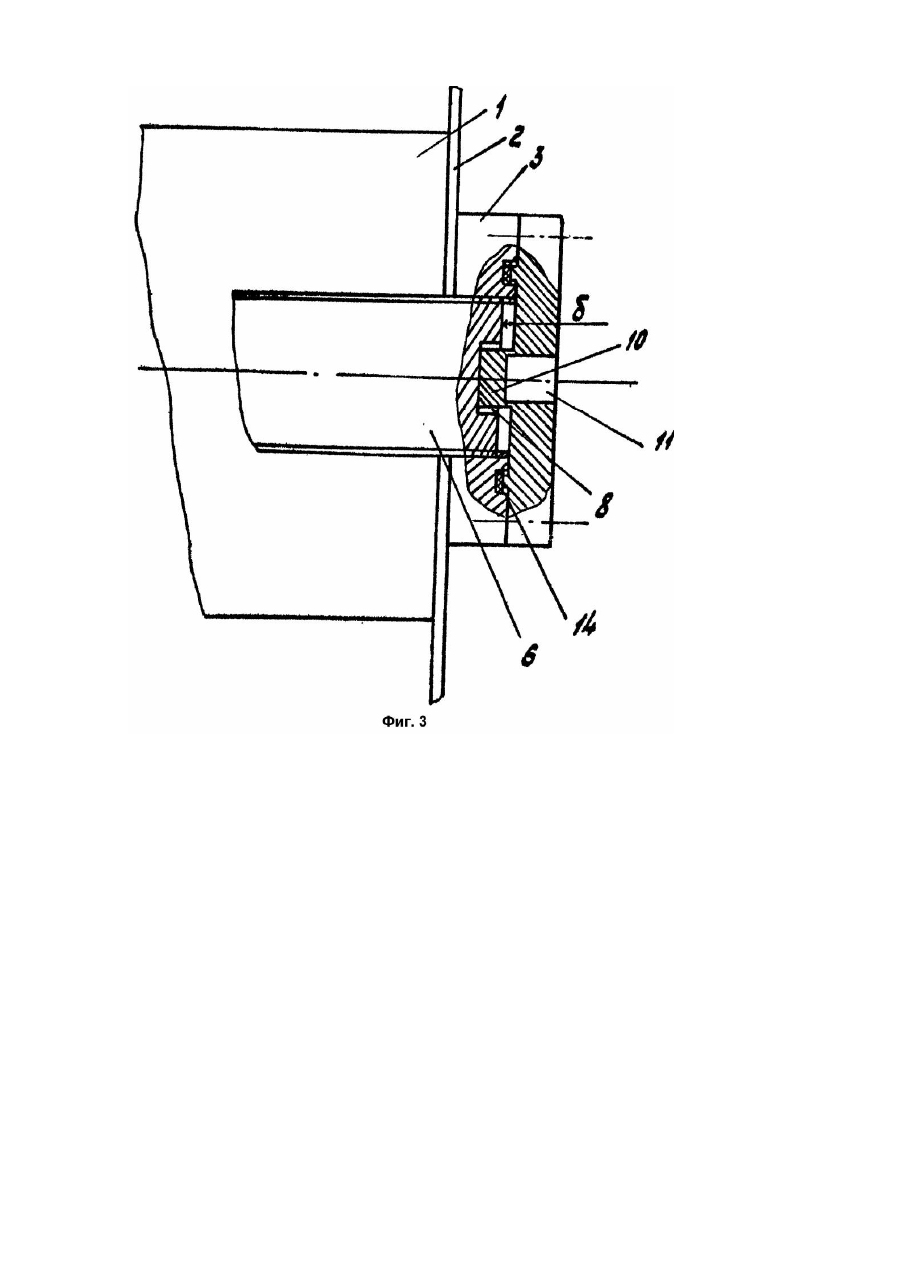

Изобретение относится к системам забортной воды, используемой на судах и иных морских сооружениях, преимущественно, для охлаждения теплообменных аппаратов и бытовых н ужд. Известен пальчиковый протектор для защиты от коррозии металлических конструкций, например, корпусов судов, содержащий наварыш и ввернутые в него цилиндрический штуцер с протекторным сплавом [1]. По мере износа протекторного сплава у такого протектора его рабочую длину можно увеличивать довинчиванием протекторного сплава, однако при полном износе последнего его замена требует разгерметизации защищаемой конструкции, для чего, как известно, судно необходимо ставить в док. Известен пальчиковый протектор для защиты от коррозии металлических конструкций, например, корпусов судов, содержащий наварыш и ввернутый в него штуцер с цилиндрическим протекторным сплавом, один конец которого выполнен с фигурным, например, квадратным, выступом, а противоположный конец - с адекватной впадиной [2]. Этот протектор принимается за прототип. Недостатком такого протектора является то, что он выполнен из, по меньшей мере, двух деталей - штуцера и сплава, на что тратится дефицитный металл и усложняется технология изготовления. Кроме того, для постановки протектора и его герметизации необходима специальная фигурная заглушка. В задачу изобретения входит усовершенствование пальчикового протектора и приспособления для герметизации его места постановки. Поставленная задача решается в пальчиковом протекторе, содержащем наварыш с ввернутым в него протекторним сплавом, один конец которого выполнен с фигурным, например, квадратным выступом, а противоположный - с адекватной впадиной и приспособление для герметизации места постановки протектора, причем приспособление для герметизации постановки протектора выполнено в виде фланца с выступом на одной стороне и впадиной на противоположном. Поставленная задача решается тем, что выступ на фланце выполнен фигурным по форме впадины на протекторном сплаве, а впадина выполнена также фигурной, например, шестигранной. Поставленная задача решается тем, что фланец выполнен с фигурными сквозными пазами концентрически расположенных на периферии фланца. На фиг.1 показано предлагаемое устройство, общий вид с частичными разрезами; на фиг.2 - вид А на фиг.1; на фиг.3 - вид протектора после постановки на место. Защищаемая поверхность металлоконструкции, например, судовой кингстонный ящик 1 имеет на обшивке 2 наварыш 3, в котором выполнены отверстия 4 и паз 5. Наварыш с резьбовым отверстием, в которое вворачивается протекторний сплав 6. У него на одном конце выполнен квадратный выступ 7, а на противоположном - впадина 8. Для ввертывания протектора в наварыш служит фланец 9, у которого с одной стороны выполнен выступ 10, а на противоположной - впадина 11. Этот фланец выполнен со сквозными пазами 12 и с концентрическим выступом 13. Для герметизации имеется прокладка 14. Буквенные обозначения: б - зазор. Установка протектора осуществляется следующим образам. В начале от руки ввинчивается в резьбовое отверстие наварыша 3 протекторний сплав 6. Затем с помощью фланца 9, выступ 10 которого вставляется во впадину 8, производится доворачивание протектора до тех пор пока выступ 13 фланца 9 не войдет в паз 5 наварыша 3, где установлена герметизирующая прокладка 14. Ввертывание протектора 6 с помощью фланца 9 производится обычным слесарным торцовым шестигранным ключом, который вставляется во впадину 11. В связи с тем, что выступ 10 фланца 9 входит во впадину 8 протектора 6 свободно, то в процессе ввинчивания, до момента окончательного обжима выступом 13 прокладки 14, торец протектора заглубляется на столько, что между плоскостью торца протектора и плоскостью наварыша образуется зазор "б". Существенного значения этот зазор не имеет, однако предоставляет определенные удобства в процессе замены изношенного протектора новым. Величина зазора "б" подбирается эмпирически и составляет несколько ниток резьбы. Замена протектора 6 осуществляется следующим образом. Известно по проектным расчетам время растворения в морской воде, например, цинкового сплава в зависимости от его размеров. Когда приходит срок замены, снимается фланец 9. Новый протектор своим выступом 7 вставляется во впадину 8 заменяемого протектора. При этом за счет наличия зазора "б" квадратный выступ 7 беспрепятственно координируется во впадине 8 и, продвигаясь в ней глубже, приходит момент, когда резьба нового протектора встретится с резьбой отверстия в наварыше 3. Таким образом достаточно просто происходит ввинчивание нового протектора. Примерно половину толщины наварыша старый, заменяемый протектор и новый вращаются в резьбовом отверстии наварыша 3 совместно, до тех пор пока старый протектор не выпадет из упомянутого отверстия. Конечно при этом некоторое незначительное количество забортной воды может просочиться по резьбе, но это не опасно, что и подтверждено практикой. После завинчивания нового протектора до места с помощью фланца 9, осуществляется герметизация места постановки так, как это было уже описано выше. На фиг.2 показан вид фланца 3. На нем по периферии расположены по окружности сквозные пазы 12. Эти пазы, их размеры, подбираются с таким расчетом, чтобы после того как произойдет сопряжение выступа 13 со впадиной 5 можно было через эти пазы 12 завести болты, которые заворачиваются в резьбовые гнезда 4 наварыша, т.е., в зависимости от того, в каком положении окажется фланец 9 после докрутки протектора 6 до места, пазы 12 позволят ввести упомянутые болты в гнезда 4.
