Пристрій для одержання шару цементно-піщаного розчину
Номер патенту: 49251
Опубліковано: 26.04.2010
Автори: Андреєв Ігор Анатолійович, Смірнова Катерина Олександрівна
Формула / Реферат
Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому на нижній крайці передньої стінки бункера рівномірно по всій її довжині виконано вирізи, що звужуються догори, який відрізняється тим, що в нижній частині бункера до внутрішнього боку нижньої крайки передньої стінки жорстко закріплені направляючі вставки.
Текст

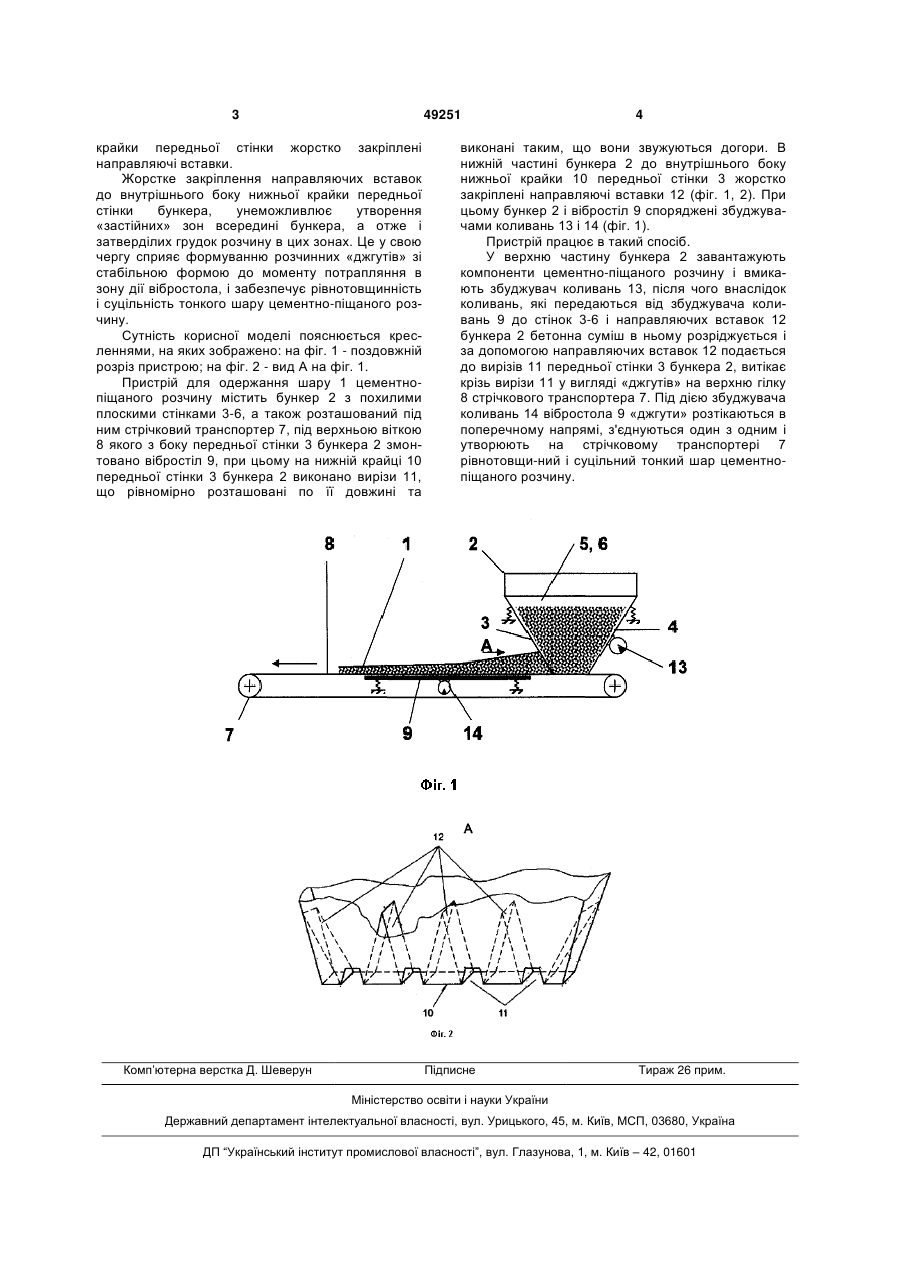

Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими 3 49251 крайки передньої стінки жорстко закріплені направляючі вставки. Жорстке закріплення направляючих вставок до внутрішнього боку нижньої крайки передньої стінки бункера, унеможливлює утворення «застійних» зон всередині бункера, а отже і затверділих грудок розчину в цих зонах. Це у свою чергу сприяє формуванню розчинних «джгутів» зі стабільною формою до моменту потрапляння в зону дії вібростола, і забезпечує рівнотовщинність і суцільність тонкого шару цементно-піщаного розчину. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими плоскими стінками 3-6, а також розташований під ним стрічковий транспортер 7, під верхньою віткою 8 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 9, при цьому на нижній крайці 10 передньої стінки 3 бункера 2 виконано вирізи 11, що рівномірно розташовані по її довжині та Комп’ютерна верстка Д. Шеверун 4 виконані таким, що вони звужуються догори. В нижній частині бункера 2 до внутрішнього боку нижньої крайки 10 передньої стінки 3 жорстко закріплені направляючі вставки 12 (фіг. 1, 2). При цьому бункер 2 і вібростіл 9 споряджені збуджувачами коливань 13 і 14 (фіг. 1). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збуджувач коливань 13, після чого внаслідок коливань, які передаються від збуджувача коливань 9 до стінок 3-6 і направляючих вставок 12 бункера 2 бетонна суміш в ньому розріджується і за допомогою направляючих вставок 12 подається до вирізів 11 передньої стінки 3 бункера 2, витікає крізь вирізи 11 у вигляді «джгутів» на верхню гілку 8 стрічкового транспортера 7. Під дією збуджувача коливань 14 вібростола 9 «джгути» розтікаються в поперечному напрямі, з'єднуються один з одним і утворюють на стрічковому транспортері 7 рівнотовщи-ний і суцільний тонкий шар цементнопіщаного розчину. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for obtaining layer of cement-sand grout
Автори англійськоюAndreiev Ihor Anatoliiovych, Smirnova Kateryna Oleksandrivna
Назва патенту російськоюУстройство для получения слоя цементно-песчаного раствора
Автори російськоюАндреев Игорь Анатольевич, Смирнова Екатерина Александровна
МПК / Мітки
МПК: B28B 13/00
Мітки: розчину, одержання, цементно-піщаного, пристрій, шару
