Дробоструминна шнекова машина

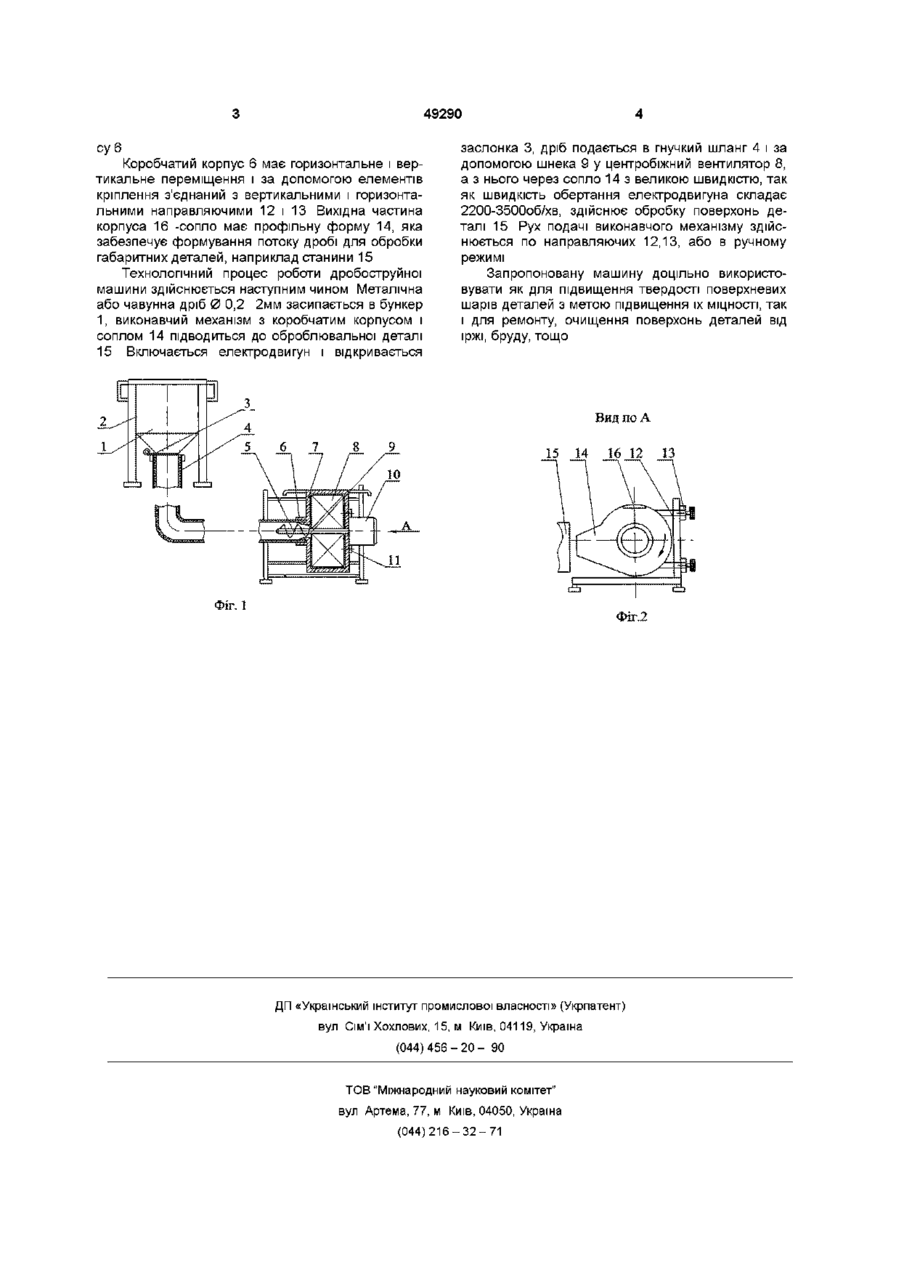

Дробоструминна шнекова машина, яка виконана у вигляді бункера з металічним дробом, вентилятора з коробчастим корпусом, який жорстко прикріплений до кінця гнучкого шланга, системою приводів і оброблювальних деталей, яка відрізняється тим, що з правого боку коробчасто го корпуса на підшипниках встановлено вал з вентиляторними крильчатками, а в коробчастому корпусі виконано сопло для виходу дробу, лівий кінець вала зі шнеком довжиною 1 2 витки встановлено в кінець гнучкого шланга, а з правого боку вал з'єднаний з фланцевим електроприводом, зверху корпуса з лівого і правого боків встановлені ручки для транспортування, а з заднього боку корпуса встановлена система елементів переміщення руху подачі в горизонтальній і вертикальній площинах з ручним або механізованим приводом, крім цього машина встановлена на спеціальний піддон для збирання дробу і подачі в бункер за допомогою гнучкого конвеєра Винахід відноситься до галузі машинобудування і може мати широке використання в металообробці для чищення і зміцнення поверхневих шарів металів і в ремонтних цілях Відома дробоструйна шнекова машина, яка виконана у вигляді бункера з металічним дробом, вентилятора з коробчатим корпусом, який жорстко прикріплений до кінця гнучкого шланга, системою приводів і оброблювальних деталей (Ф Ф Аунапу и др "Технология сельскохозяйственного машиностроения", М Машиностроение, 1968, рис 45) Основний недолік установки - неможливість обробки габаритних деталей, наприклад, направляючих станин верстатів, мала мобільність і велика матеріаломісткість В основу винаходу поставлена задача розширення технологічних можливостей і підвищення мобільності машини і зменшення матеріалоємності Поставлена задача досягається шляхом виконання дробоструйної шнекової машини, яка виконана у вигляді бункера з металічним дробом, вентилятора з коробчатим корпусом, який жорстко прикріплений до кінця гнучкого шланга, системою приводів і оброблювальних деталей, відрізняється тим, що з правої сторони коробчатого корпуса на підшипниках встановлено вал з вентиляторними крильчатками, а в коробчатому корпусі виконано сопло для виходу дробу, лівий кінець вала зі шне ком довжиною 1 2 витки встановлено в кінець гнучкого шланга, а з правої сторони вал з'єднаний з фланцевим електроприводом, зверху корпуса з лівої і правої сторін встановлені ручки для транспортування, а з задньої сторони корпуса встановлена система елементів переміщення руху подачі в горизонтальній і вертикальній площинах з ручним або механізованим приводом, крім цього машина встановлена на спеціальний піддон для збирання дробу і подачі в бункер за допомогою гнучкого конвеєра Дробоструйна шнекова машина зображена на фіг 1 - головний вигляд і фіг 2 - вид по А фіг 1 Машина складається з бункера 1, який наповнюється дробом для обробки деталей Бункер жорстко закріплюється до стійок 2 В нижній частині бункера 1 є шибер 3 для подачі дробинок в зону обробки деталей До нижньої частини бункера жорстко закріплений гнучкий шланг 4, який забезпечує маневрування при переміщенні виконавчого механізму в процесі роботи Кінець гнучкого шланга 4 за допомогою цанги 5 жорстко кріпиться до коробчатого корпуса вентилятора 6, в якому встановлений вал 7 з лопатками 8 На лівому КІНЦІ вала 7 жорстко закріплений шнек 9 з профільованими витками довжиною 1 2 витки 3 правої сторони вал встановлений на дві пари ПІДШИПНИКІВ І з'єднаний з валом фланцевого електродвигуна 10 Останній жорстко кріпиться до коробчатого корпу О 49290 су 6 Коробчатий корпус 6 має горизонтальне і вертикальне переміщення і за допомогою елементів кріплення з'єднаний з вертикальними і горизонтальними направляючими 12 і 13 Вихідна частина корпуса 16 -сопло має профільну форму 14, яка забезпечує формування потоку дробі для обробки габаритних деталей, наприклад станини 15 Технологічний процес роботи дробоструйної машини здійснюється наступним чином Металічна або чавунна дріб 0 0,2 2мм засипається в бункер 1, виконавчий механізм з коробчатим корпусом і соплом 14 підводиться до оброблювальної деталі 15 Включається електродвигун і відкривається заслонка 3, дріб подається в гнучкий шланг 4 і за допомогою шнека 9 у центробіжний вентилятор 8, а з нього через сопло 14 з великою швидкістю, так як швидкість обертання електродвигуна складає 2200-3500об/хв, здійснює обробку поверхонь деталі 15 Рух подачі виконавчого механізму здійснюється по направляючих 12,13, або в ручному режимі Запропоновану машину доцільно використовувати як для підвищення твердості поверхневих шарів деталей з метою підвищення їх МІЦНОСТІ, так і для ремонту, очищення поверхонь деталей від іржі, бруду, тощо Вид по А 15 14 Фіг. 1 16 12 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 13
