Оббивальна машина

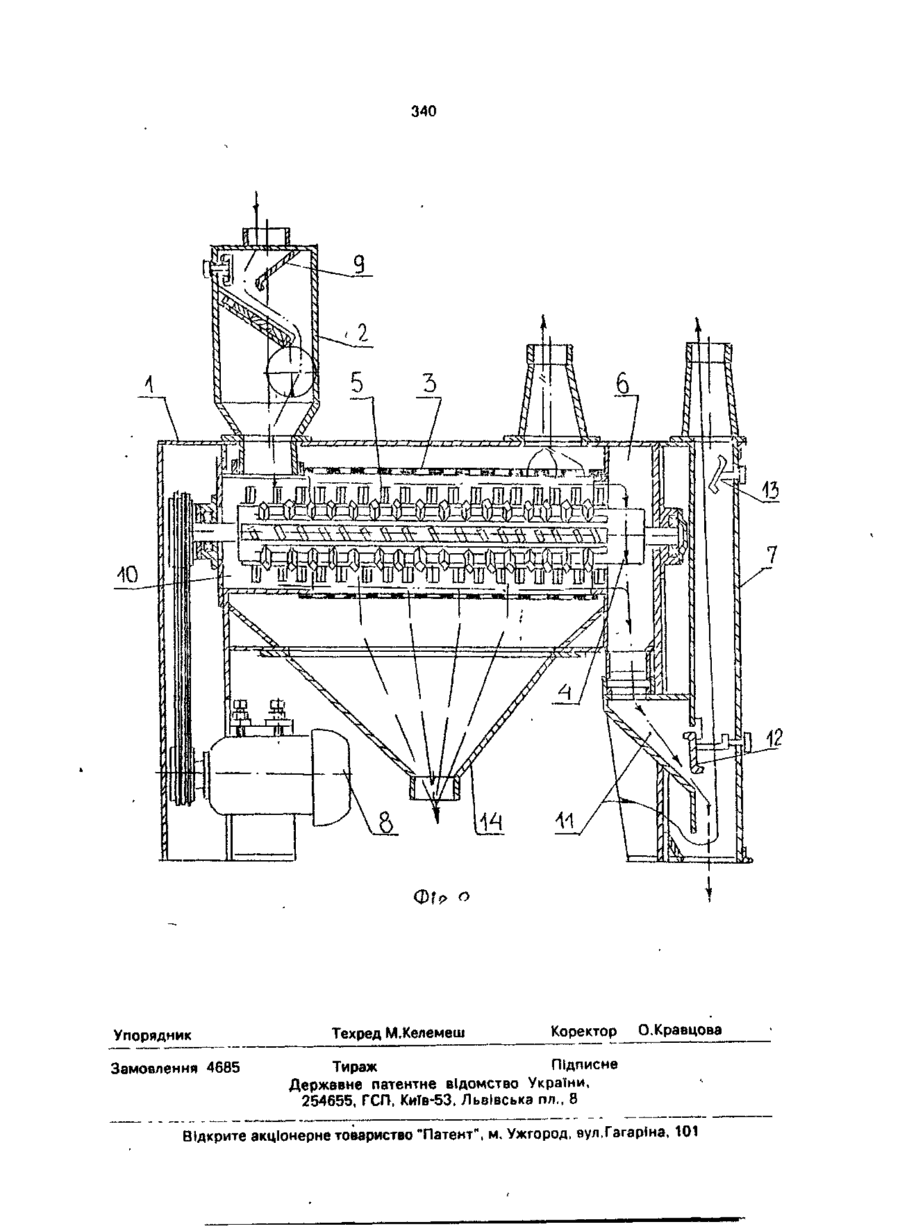

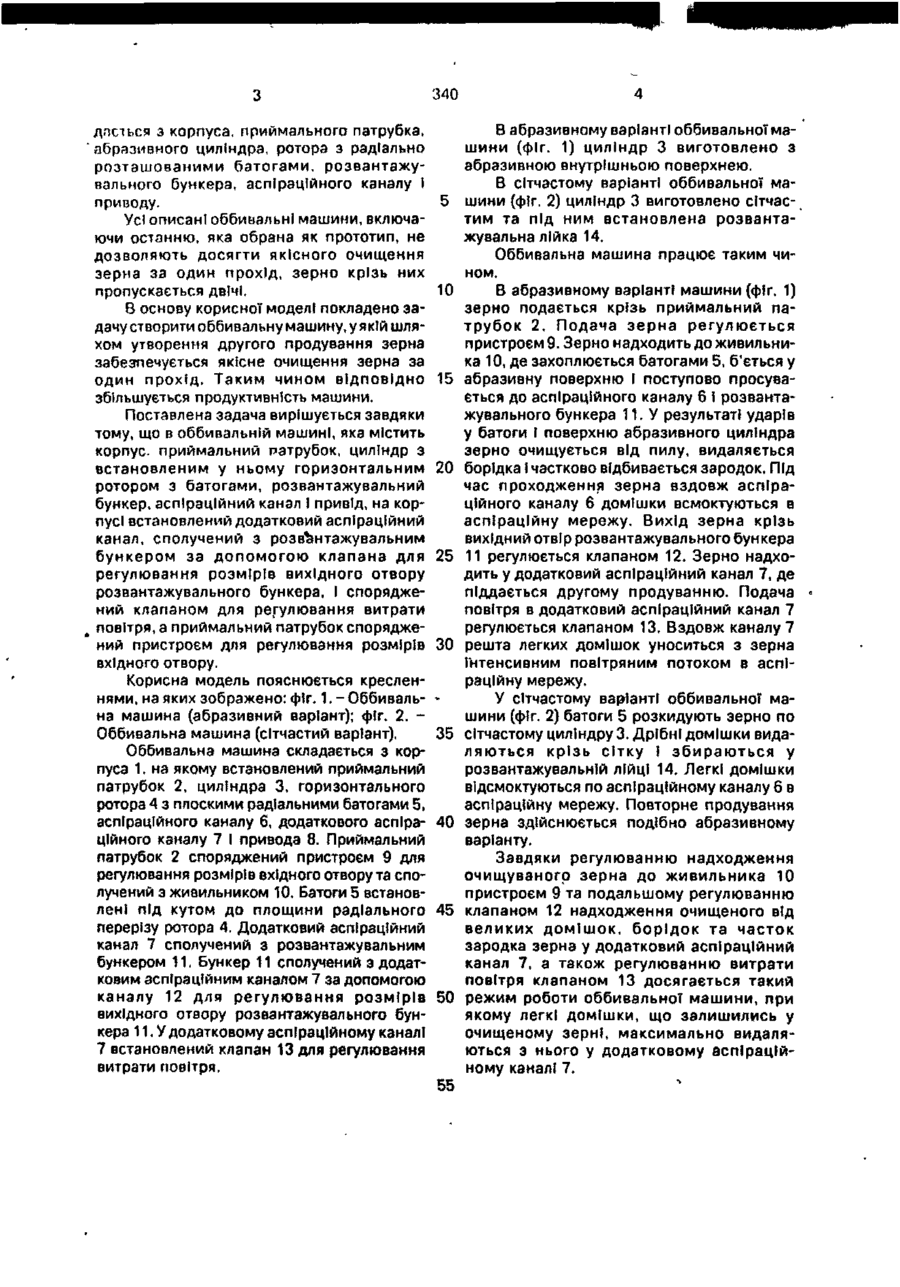

Оббивальна машина, яка містить корпус, приймальний патрубок, циліндр з встановленим у ньому горизонтальним ротором з батогами, розвантажувальний бункер, аспіраційний канал і привід, яка в і др і з н я є т ь с я тим, що на корпусі встановлений додатковий аспіраційний канал, сполучений з розвантажувальним бункером за допомогою клапана для регулювання розмірів вихідного отвору розвантажувального бункера і оздоблений клапаном для регулювання витрати повітря, а приймальний патрубок оздоблений пристроєм для регулювання розмірів вхідного отвору. С > Сл) Корисна модель належить до пристроїв для очищення зернових продуктів у сухий спосіб і призначена для видалення пилу, а також для часткового зняття (лущення) верхніх плодових оболонок, борідки І відокремлення зародку. Відома машина типу ЗНМ [1], яка містить корпус, приймальний патрубок, циліндр з жорсткою абразивною поверхнею, ротор з повздовжньо розташованими батогами, вихідний патрубок і аспіраційну камеру. Зерно крізь приймальний патрубок надходить усередину циліндра, підхоплюється батогами, б'ється в абразивну поверхню І поступово просувається до вихідного патрубка. У результаті багаторазових ударів у батоги і поверхню абразивного циліндра зерно очищується від лилу, видаляється борідка І частково відбивається зародок. Пил та відбиті частки оболонки відсмоктуються у аспі раційну камеру. В камері осідають важкі відноси, які потім видаляються з машини, а легкі відноси повітряний потік уносить у аєпіраційну мережу зерноочищувального відділення. Відома оббивальна машина ЗОМ-5 радіально-батігового типу [2], яка складається з нерухомого стального циліндру, всередині якого вміщений батоговий барабан з радіальними пропелероподібними батогами, І аспірацІйноТ камери. Відома машина оббивальна горизонтальна марки РЗ-БГО-6 [3], яка складається з корпуса, приймального патрубка, сітчастого циліндра, ротора з радіально розташованими батогами, випускноТ лійки, аспіраційного каналу, приводу І розвантажувального бункера. Відома машина оббивальна горизонтальна марки РЗ-БГО-6-01 [3], яка скла О 340 дасться з корпуса, приймального патрубка, " абразивного циліндра, ротора з радіально розташованими батогами, розвантажувального бункера, аспіраційного каналу І 5 приводу. Усі описані оббивальні машини, включаючи останню, яка обрана як прототип, не дозволяють досягти якісного очищення зерна за один прохід, зерно крізь них пропускається ДВІЧІ. 10 8 основу корисної моделі покладено задачу створити оббивальну машину, у якій шляхом утворення другого продування зерна забезпечується якісне очищення зерна за один прохід. Таким чином ВІДПОВІДНО 15 збільшується продуктивність машини. Поставлена задача вирішується завдяки тому, що в оббивальній машині, яка містить корпус, приймальний патрубок, циліндр з встановленим у ньому горизонтальним 20 ротором з батогами, розвантажувальний бункер, аспіраційний канал І привід, на корпусі встановлений додатковий аспіраційний канал, сполучений з розвантажувальним бункером за допомогою клапана для 25 регулювання розмірів вихідного отвору розвантажувального бункера, І споряджений клапаном для регулювання витрати # повітря, а приймальний патрубок споряджений пристроєм для регулювання розмірів ЗО вхідного отвору. Корисна модель пояснюється кресленнями, на яких зображено: фіг. 1. - Оббивальна машина (абразивний варіант); фіг. 2. Оббивальна машина (сітчастий варіант). 35 Оббивальна машина складається з корпуса 1, на якому встановлений приймальний патрубок 2, циліндра 3, горизонтального ротора 4 з плоскими радіальними батогами 5, аспіраційного каналу б, додаткового аспіра- 40 ційного каналу 7 І привода 8. Приймальний патрубок 2 споряджений пристроєм 9 для регулювання розмірів вхідного отвору та сполучений з живильником 10. Батоги 5 встановлені під кутом до площини радіального 45 перерізу ротора 4. Додатковий аспіраційний канал 7 сполучений з розвантажувальним бункером 11. Бункер 11 сполучений з додатковим аспіраційним каналом 7 за допомогою каналу 12 для регулювання розмірів 50 вихідного отвору розвантажувального бункера 11. У додатковому аспіраційному каналі 7 встановлений клапан 13 для регулювання витрати повітря. 55 В абразивному варіанті оббивальної машини (фіг. 1) циліндр 3 виготовлено з абразивною внутрішньою поверхнею. В сітчастому варіанті оббивальної машини (фіг. 2) циліндр 3 виготовлено сітчастим та під ним встановлена розвантажувальна лійка 14. Оббивальна машина працює таким чином. В абразивному варіанті машини (фіг. 1) зерно подається крізь приймальний патрубок 2. Подача зерна регулюється пристроєм 9. Зерно надходить до живильника 10, де захоплюється батогами 5, б'ється у абразивну поверхню І поступово просувається до аспіраційного каналу 6 І розвантажувального бункера 11. У результаті ударів у батоги І поверхню абразивного циліндра зерно очищується від пилу, видаляється борідка І частково відбивається зародок. Під час проходження зерна вздовж аспіраційного каналу 6 домішки всмоктуються в аспіраційну мережу. Вихід зерна крізь вихідний отвір розвантажувального бункера 11 регулюється клапаном 12. Зерно надходить у додатковий аспіраційний канал 7, де піддається другому продуванню. Подача повітря в додатковий аспіраційний канал 7 регулюється клапаном 13. Вздовж каналу 7 решта легких домішок уноситься з зерна Інтенсивним повітряним потоком в аспіраційну мережу. У сітчастому варіанті оббивальної машини (фіг. 2) батоги 5 розкидують зерно по сітчастому циліндру 3. Дрібні домішки видаляються крізь сітку І збираються у розвантажувальній лійці 14. Легкі домішки відсмоктуються по аспіраційному каналу 6 в аспіраційну мережу. Повторне продування зерна здійснюється подібно абразивному варіанту. Завдяки регулюванню надходження очищуваного зерна до живильника 10 пристроєм 9 та подальшому регулюванню клапаном 12 надходження очищеного від великих домішок, борідок та часток зародка зерна у додатковий аспіраційний канал 7, а також регулюванню витрати повітря клапаном 13 досягається такий режим роботи оббивальної машини, при якому легкі домішки, що залишились у очищеному зерні, максимально видаляються з нього у додатковому аспіраційному каналі 7. ом: 340 Фї? Упорядник Замовлення 4685 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
